5,8G RF микроволновый генератор с контролем напряжения VCO генератор сигналов

Этот генератор управляемый напряжением предназначен для использования в системе 5,8 ГГц и изготовлен с использованием высокопроизводительного модуля VCO. Низкое энергопотребление, низкий Фазовый шум, стабильная выходная мощность, частотная характеристика и линейность настройки значительно превосходят те, которые сделаны с дискретными компонентами. Этот продукт имеет прочный алюминиевый экранированный корпус, который может использоваться в качестве локального осциллятора или DIY источника развертки для приемников 5,8 ГГц.

Модель: KVCO-5800

Выходное сопротивление: 50 Ом

Частота выходного сигнала: 5650 ~ 5950 МГц

Мощность выходного сигнала: от-5 до 2,5 дБм (Выходная мощность является фиксированным значением в этом диапазоне)

Диапазон напряжения настройки: от 0 до 4,5 в

Чувствительность настройки: 60 ~ 90 МГц/в

Фазовый шум (C/N): @ 10 кГц ≦-85 дБ/Гц

@ 100 кГц ≦-100 дбк/Гц

Напряжение питания: + 5 В. Постоянный ток

Рабочий ток: 12 ~ 15 мА

Стандартная таблица данных (фактическая выходная мощность 6 дБм минус значение, показанное на рисунке):

Выход радиочастотного сигнала ①: SMA-F

\ Vctrl контроль входного напряжения ②: SMA-F \

+ 5 В источник питания ③: 0,8 мм через ядро конденсатора свинец

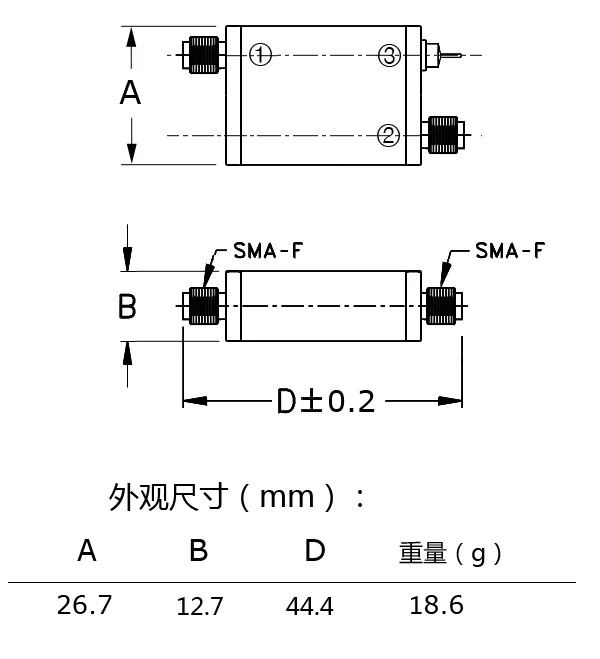

Внешний размер:
