Описание

Оригинальный Raspberry Pi B/B Plus Аксессуары RPI UART расширение UART модуль панель-расширитель

Посылка включает в себя:

5 шт. * Модуль расширения RPI UART

Обзор продукта

Модуль последовательного порта специально разработан для Raspberry Pi. Модуль использовать Максим MAX232 чип и DB9 порт. Таким образом, потребителю не нужно подключать линию Dupont, чтобы избежать неправильной проводки. Используйте r можно использовать этот модуль, чтобы легко отлаживать Raspberry Pi.

Продукт Особенности

-- Максим MAX232 на чип

-- DB9 порт

Порты и разъёмы

-- Raspberry Pi порт подключения

-- DB9 порт

Параметры продукта

-Рабочее напряжение: 5 В

-- Два драйвера и два приемника

-- Работает до 120 кбит/с

-Низкий ток поставок. 8 мА типичные

Типичные Применение

-- Интерфейс перевода

-Многоточечный RS-232 сети

-- Низкомощные модемы

Более подробная информация

В MAX220-MAX249 семья линейные драйверы/приемники предназначен для всех EIA/TIA-232E и V.28/V.24 интерфейсов связи, особенно в тех случаях, когда ± 12 V нет в наличии.
Эти детали особенно эффективны в системах с питанием от батареи, так как режим отключения от низкого заряда уменьшает рассеивание энергии до менее 5 & micro; W. MAX225, MAX233, MAX235 и MAX245/MAX246/MAX247 не используют внешних компонентов и рекомендуются для приложений, где напечатанная печатная плата имеет исключительно важное значение.

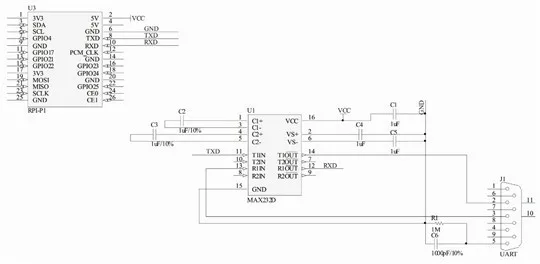

Схематичный рисунок
