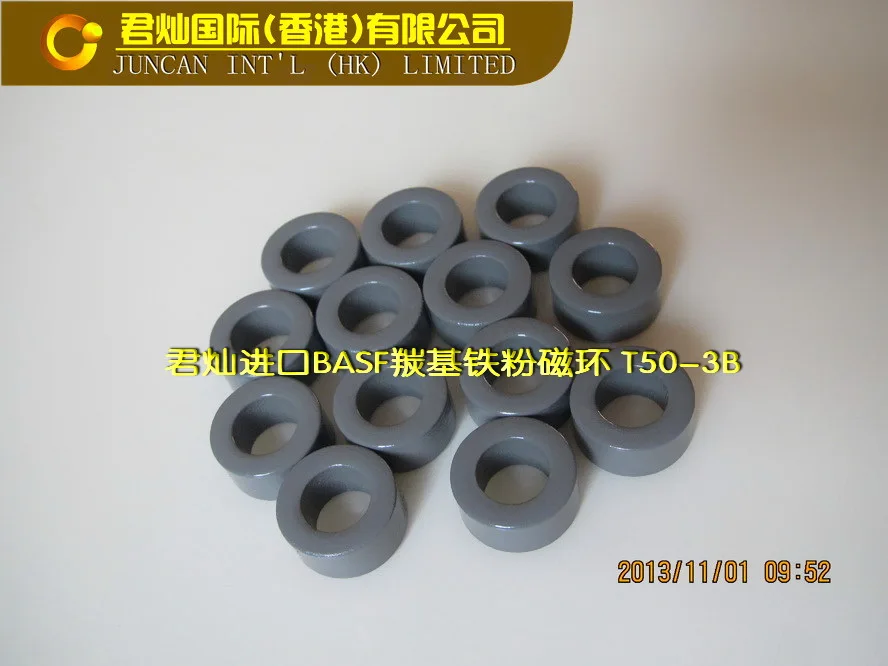

5 шт. T50-3B Серый Маленький Магнитный кольцо, импортный Магнитный порошковый сердечник

461 руб.

Описание

T50-3B AL: 23nH/N2Наружный диаметр (OD): 13,0 (мм) Средняя длина магнитного пути (L): 3,19 ммВнутренний диаметр (ID): 7,5 (мм) площадь поперечного сечения (Ae):. 148 см2Высота (HT): 6,5 (мм) Объем ядра (V):. 471см3Цвет: серый/серый эффективная проницаемость: 35μeПлотность: 6,5 г/см3 Кюри температура: 370 °CТаблица Сравнения основных потерь (МВт/см3)60 Гц @ 500 г 45 МВт на кубический сантиметр 1кГц @ 1500 г 64 МВт на кубический сантиметр10 кГц @ 500 г 59 МВт на кубический сантиметр 50кгц @ 225 г 50 мВт на кубический сантиметр100 кГц @ 140 г 36 МВт на кубический сантиметр 500кгц @ 50 г 28 МВт на кубический сантиметрМагнитная кривая сердечника Juncan
