5 шт. TMC2208 V1.2 Stepstick шаговый двигатель драйвер модуль радиаторы аксессуары

Описание

Детальная информация о товаре:

* 100% Новинка и высокое качество

* Изготовлен из высококачественногоПечатная платаМатериал, прочный и практичный в использовании

* TMC2208-это ультра-тихий двухфазный Драйвер шагового двигателя. Драйвер TMC2208 делает шаговый двигатель тихим и точным.

* Гибкий блок интерполяции microPlyer обеспечивает до 256 делений для идеального синусоидального управления даже в системах с ограниченной частотой импульса;

* Более быстрое ускорение двигателя и замедление, чем stealthChop. В этих накопителях используется сверхтихая технология stealthChop2, широко используемая для 3d-печати. Совместимость с существующимиДляМатеринские платы с разъемом для 3D-принтера, исключающие стоимость заменыДля3D принтер материнских плат.

* Эти драйверы могут быть использованы для замены оригинальных TMC2100, A4988, DRV8825, LV8729 и обеспечивают более низкую теплоотдачу.

* Основные функции включают интерфейс конфигурации UART (9600-500 k baud), технология динамической регулировки тока CoolStep позволяет экономить 70% энергии, dcStep, технология обнаружения стойла stallGuard2, компоненты дна печатной платы могут лучше рассеивать тепло; автоматический ток в режиме ожидания снижается.

* TMC2208 может выдавать до 14 а постоянного тока двигателя и до 2 а пикового тока. Поэтому эталонное напряжение модуля драйвера не должно превышать 1 в.

* В то же время модуль привода должен быть рассеян с закрытым теплоотводом, в противном случае это повлияет на срок службы модуля привода.

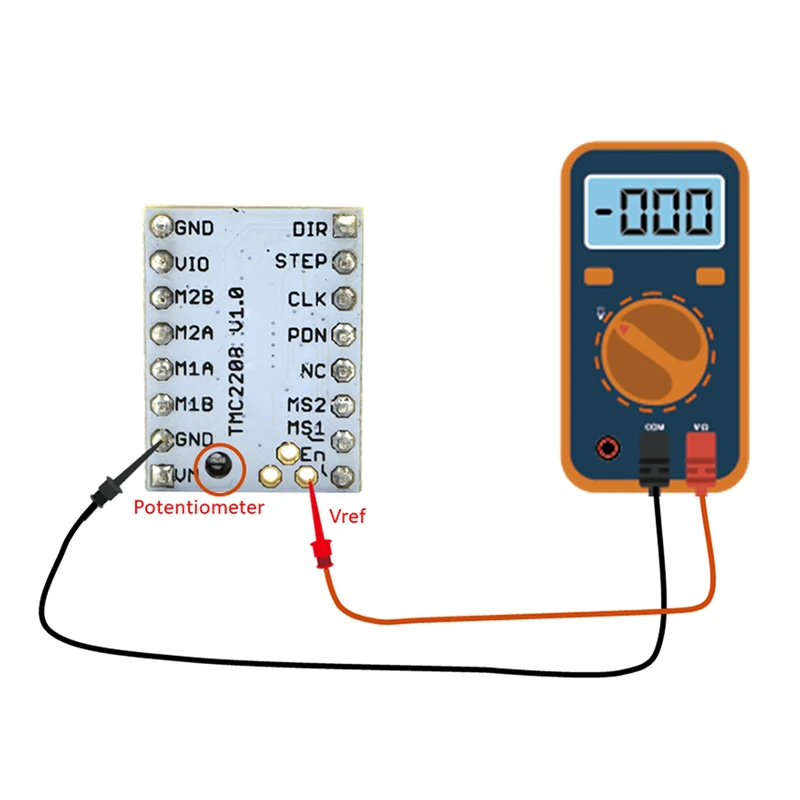

* Лучший способ установить ток двигателя-это измерить напряжение на Vref pin (0 .. 2. 5 В) и Используйте потенциометр для регулировки напряжения. Максимальный ток двигателя может быть установлен на 1,77a RMS (резистор с чувствительным сопротивлением 0,11 Ом), но для отключения звука в StepSticks используется до 1,2a RMS.

* Vref измеряет напряжение между Gnd и потенциометром.

* Не подключайте мотор при измерении напряжения, иначе он легко сгорит драйвер. При измерении напряжения подключите блок питания, а не только подключите питание USB.

* Подходит для 3D-принтеров, поддерживающих socketed-драйверы. Рабочее напряжение 4,75 V-36 V

* Ток привода 1.4A пиковый ток 2A

* Гибкая интерполяция микроплиеров обеспечивает до 256 делений.

Посылка в комплект входит:

5 * Драйвер шагового двигателя

1 * отвертка

Примечание:

1. Реальный цвет товара может быть s светильник ly отличаться от изображений, размещенных на веб-сайте, по причине многих факторов, таких как яркость вашего монитора и светильник яркость.

2. Возможны незначительные отклонения в измерениях вручную.
