51FPGA LabVIEW FPGA макетная плата XC6SLX9 XILINX Spartan6

51 FPGA встроенные аппаратные средства

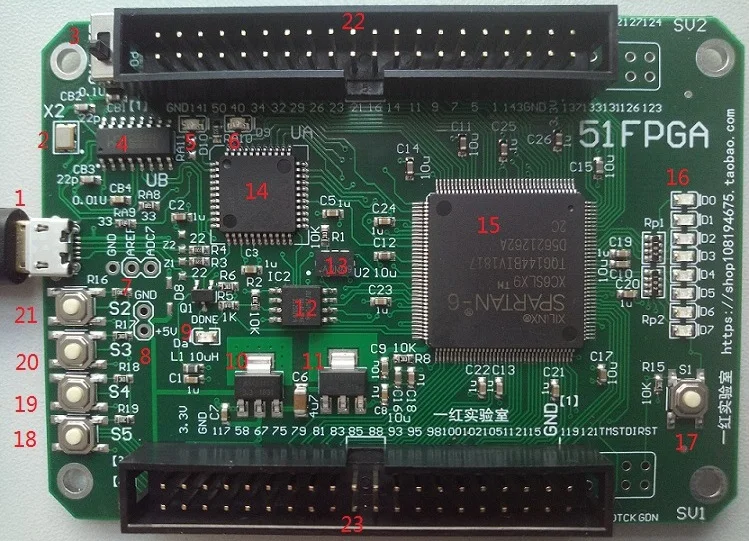

1 разъем micro USB. 2 накладных с украшением в виде кристаллов 12 МГц 20PF 10PPM.

3 выключатель питания. 4 USB чип CH340G. 5 изумрудно-зеленый светодиодный (избыточность дизайна, без подключения)

6 изумрудно-зеленый светодиодный индикатор питания

7 одночиповый микрокомпьютер AD конвертер входной порт. 8 внешних + 5 В блок питания

9 Красный светодиодный индикатор показывает сигнал (успешная загрузка FPGA)

Чип регулятора напряжения 103,3 в. 11 1,2 V чип регулятора напряжения

1350,000mh патч активный кварцевый генератор. 14 SCM STC8A8K64S4A12

15 FPGA чип XC6SLX9 TQG144-2C. 16 зеленый светодиодный 8

От 17 до 21 клавиши пользователя 5.

22, 23 Рупорные Разъемы 40 футов 2,54 мм 2*20 P. Эти два разъема могут напрямую соединить все модули производства Heijin ALINX. Определение штифта: 1 фут-GND, 2 фута-+ 5 В, 37 и 38 футов-GND, 39 и 40 футов-+ 3,3 В. Остальные контакты подключены к контактам FPGA.
