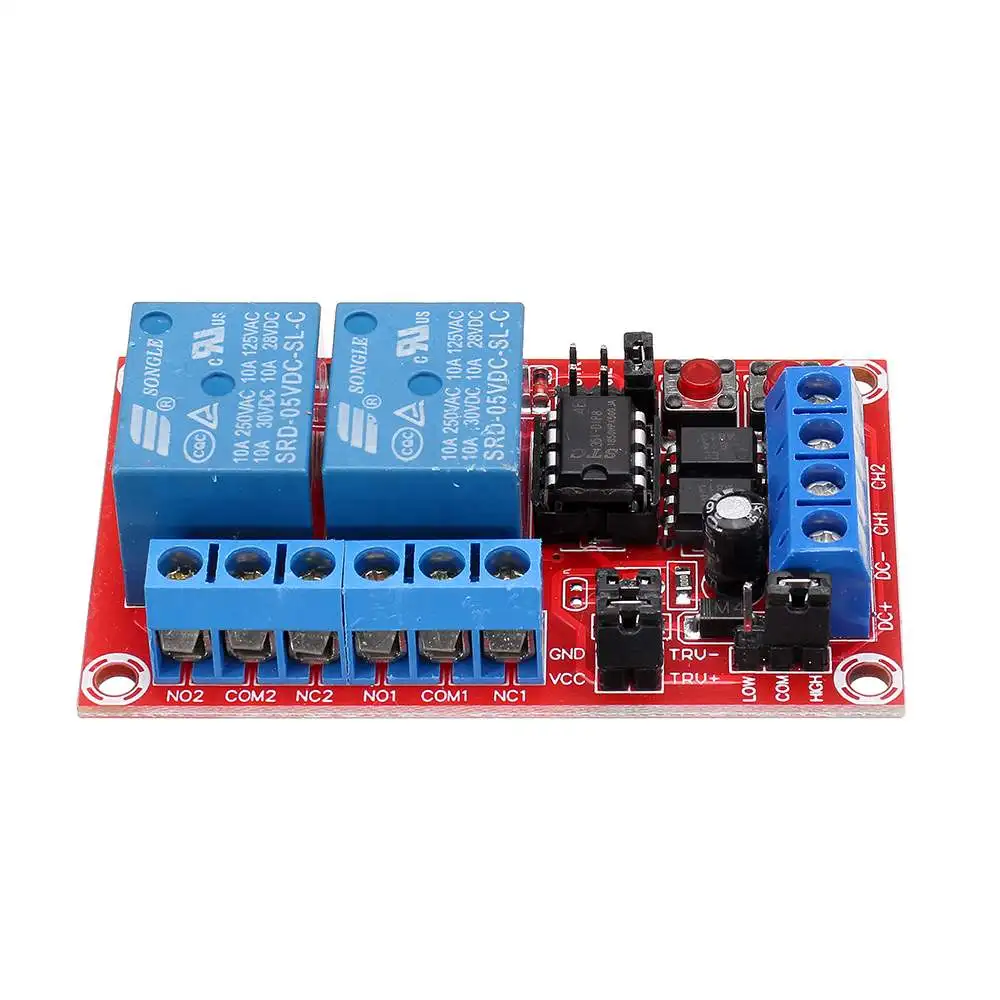

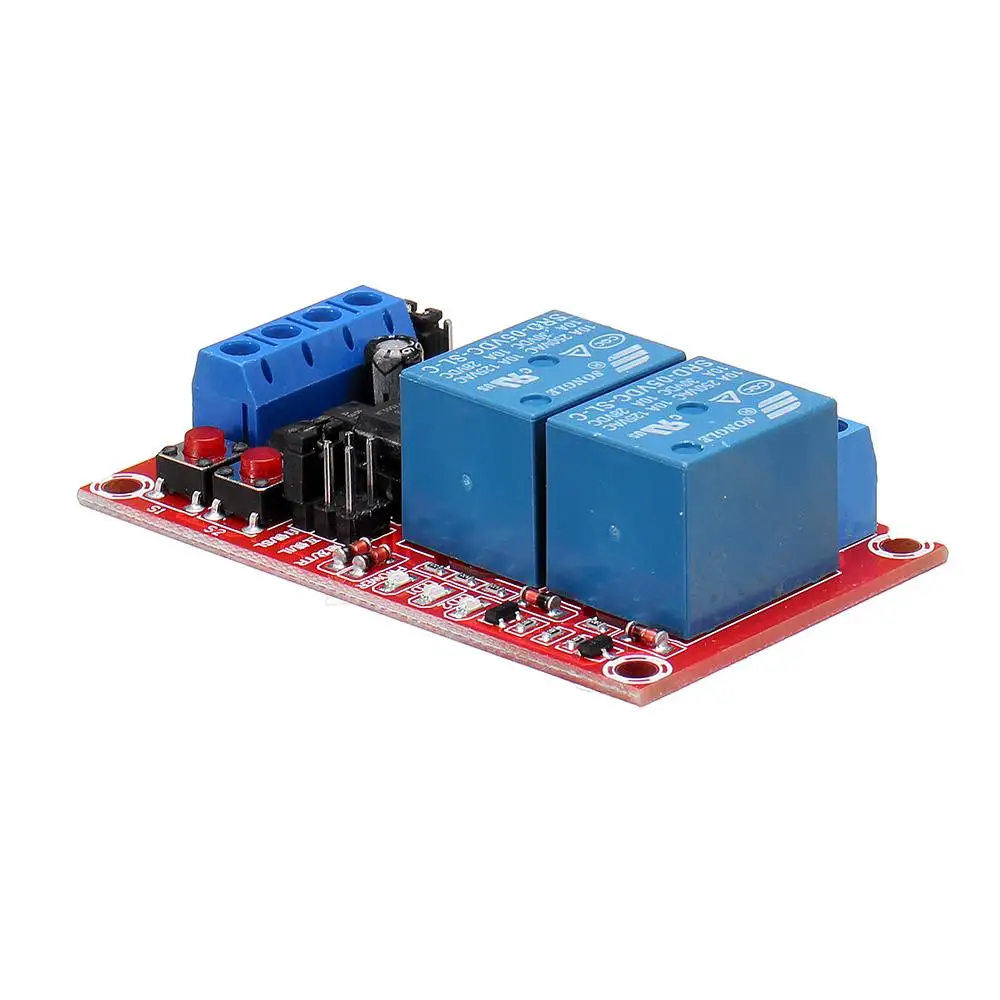

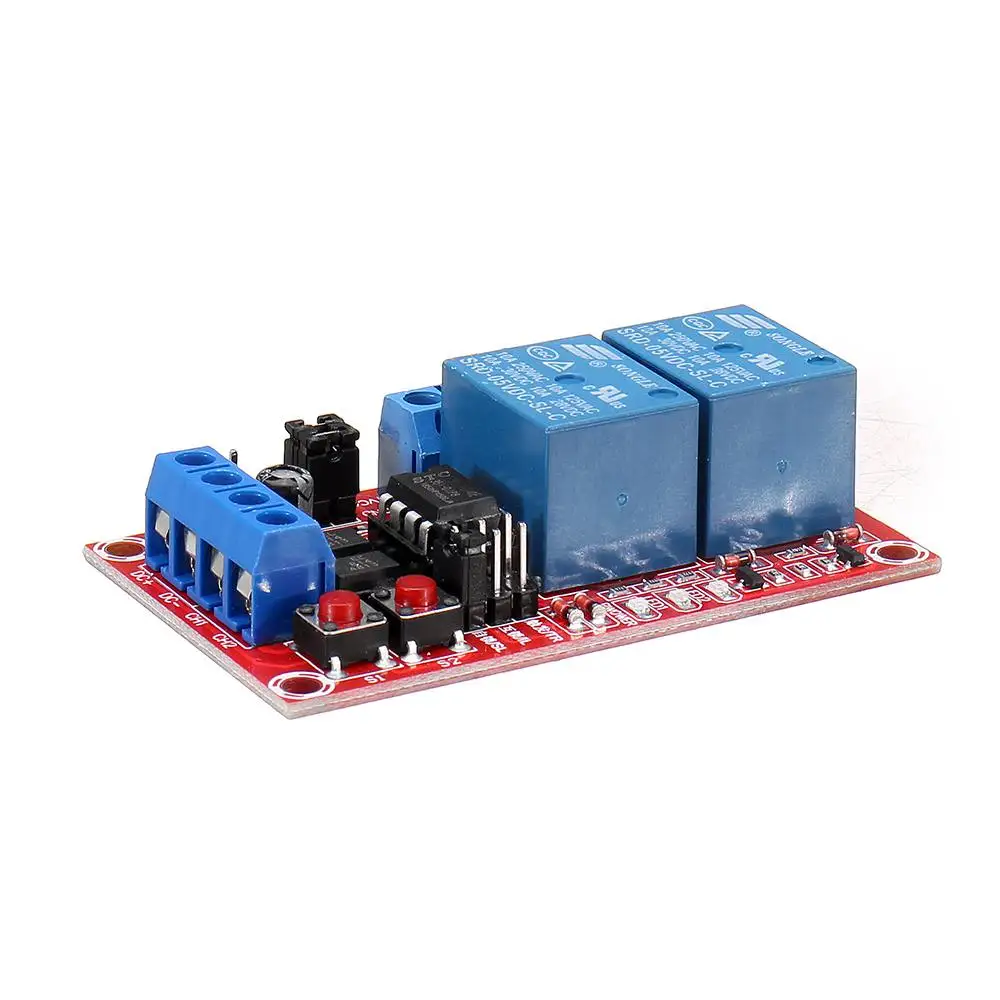

5V 2 Channel Button Self-locking Relay Module Interlock Three-selection One High and Low Level Trigger with Switch Light

Описание

Технические характеристики:

Пусковое напряжение: низкий уровень 0-2,5 в, высокий уровень по умолчанию до 3,5-5 В
Напряжение питания: 5 В
Потребляемый ток: 12mA
Рабочий ток: 190mA
Нагрузка: 250 в 10 А (AC) или 30 в 10 А (DC)
Область применения:
Этот модуль широко используется в проектировании и разработке домашней и промышленной электронной продукции для большинства любителей электроники. Может использоваться в качестве источника сигнала для одночиповых компьютеров. Он особенно подходит для электронных схем проектирования студентов в вузах и училищах. Он может быть пристыкован с одним чипом, или добавить реле привода уровня 1 или небольшой двигатель постоянного тока. Плата модуля разделена на четыре типа: самоблокирующийся, блокирующий, пусковой (jog), высокий уровень, низкий уровень, машинное оборудование, модификация оборудования автоматизации, PLC Промышленный контроль, arduino-робот и другие интеллектуальные продукты.
Способ работы:
-Самоблокирующийся нажимается, реле тянет, нажимает снова, и реле выключено. Самоблокирующиеся каналы 2 типа независимы друг от друга, а также могут быть внешне контактированы и отправлены (соединительная проводка терминала CH), срабатывает от высокого уровня или низкого уровня (опционально), и может управляться дистанционно одновременно, например, управление лампами.
-Триггер (jog)-это реле при нажатии, и реле отключается. Также возможно использовать внешний контактный переключатель (соединительная проводка) для запуска с высоким или низким уровнем (опционально). Применим к цепям, таким как электрические ворота, электрические дверные замки, стыковка с одночиповыми микрокомпьютерами и т. д., которые требуют только высокого или низкого уровня импульсной цепи.
-Блокировка является типичным дизайном вентилятора приложения, когда S1 нажимает реле S1, чтобы вытянуть; когда S2 нажимает S1, чтобы открыть, реле S2 тянет внутрь. 2-полосная кирпечей из глины может быть включен только в одну сторону, или внешней контактном выключателе (CH терминал проводка) может быть вызвана с высоким уровнем или низкий уровень (по желанию). Практичные применения, такие как электрический вентилятор цепи переключения передач.
Особенности:
1. Примите двойной дизайн панели печатной платы, 2-сторонний независимый дизайн, не мешать друг другу;
2. Использование одночипового дизайна, производительность стабильна и надежна, анти-помехи сильны, он не будет срабатывать по ошибке, и производительность превосходит;
3. Дизайн интерфейса удобен для пользователя, оснащен клеммными блоками, которые могут быть непосредственно подключены к проводам;
4. Триггерный конец имеет изоляцию оптопары, и триггер питания может быть подключен к внешнему источнику питания полностью, так что он полностью изолирован.
5. С 2 тактными переключателями в качестве тестирования продукта, непосредственно проверить стабильность продукта;
6. С индикатором питания (зеленый светодиодный) и 2 индикаторами переключения (красный светодиодный);
7. Используйте Song Le подлинное реле для управления нагрузкой, нагрузка может выдерживать при напряжении 250 В 10 А (AC) и 30 в 10 А (DC);
8. Размер модуля: 63,5x38,5x18,5 мм, вес: 40 г;
9. Разработан с 4 отверстиями для болтов: Шаг 58x33, диафрагма 3 мм.
10. На каждой дороге есть сигнальный светильник, чтобы четко знать, какой переключатель работает.
Модуль интерфейса:
Потребляемая мощность:
DC +: модуль ПИТАНИЕ положительное, и должно быть таким же, как реле напряжения;
DC-: модуль питания отрицательный;
Триггер:
1. CH1-CH2: соответствует 1-2 реле триггера управления терминалами, поддержка высокого или низкого уровня триггера;
2. TRV +: внешний Контактный блок питания положительный полюс, если вы хотите связаться с блоком питания, перемычка между RTV + и VCC должна быть отключена.
3. TRV-: внешний контактный источник питания отрицательный полюс, если вы хотите связаться с внешним блоком питания RTV-и GND перемычкой, чтобы быть отключенным

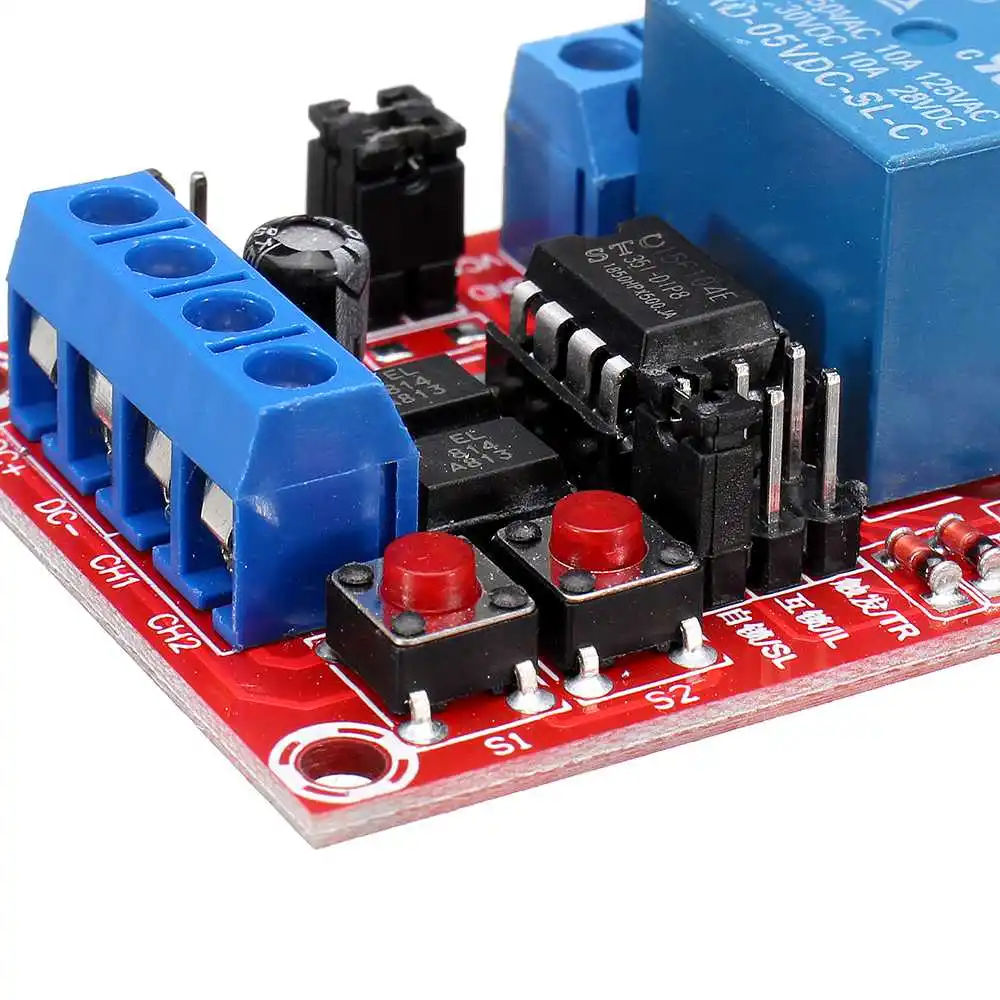

4,2 микропереключатель: соответствует 1-2 реле Тестовая кнопка, действительна при низком уровне триггера;
5. Выбор триггера высокого/низкого уровня. Когда COM и L подключены, триггер низкого уровня действителен. Когда COM и H конец подключены, высокий уровень триггера допустим. См. Следующий рисунок.
Релейный выход:
1. NO1-NO2: реле нормально открытый интерфейс, реле подвешено перед всасыванием, и короткое подключено к COM после всасывания.
2. COM1-COM2: релейный общий интерфейс
3. NC1-NC2: реле, как правило, закрывает интерфейс, и реле коротко до COM перед закрытием всасывания.
Посылка включает в себя:
1 х 5 в 2 канала кнопка самоблокирующаяся Блокировка три выбора один релейный модуль
