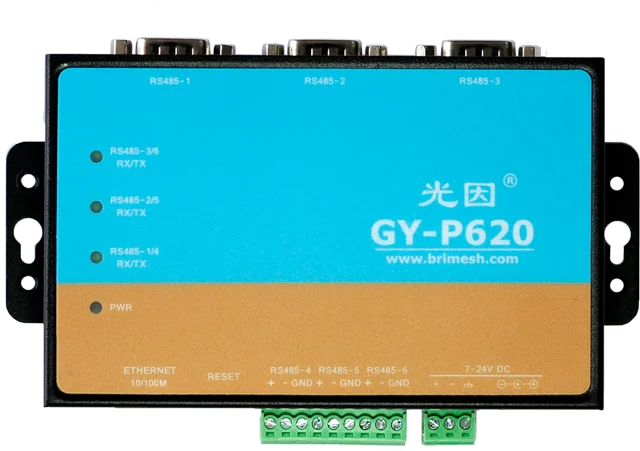

6-way полностью изолированный 485 последовательный сервер Шлюз Modbus serial к Ethernet

32-битный процессор, с тактовой частотой 120 МГц.

В дополнение к телевизору защиты, RS-485 также имеет чип-уровень изоляции автобуса и DCDC изоляции.

Запуск Операционной системы в реальном времени (RTOS). RTOS разрабатывается нами независимо. Это эффективный алгоритм распределения памяти, разработанный для процессора ARM cortex. Эффективность распределения лучше, чем алгоритм распределения памяти системы Buddy Linux. Различные задачи могут выполняться в одном и том же приоритете для улучшения производительности последовательного порта и приема в реальном времени.

Шлюз Modbus поддерживает несколько TCP-соединений. Поддержка s Modubs RTU Slave, RTU Master двух режимов, общий Шлюз Modbus может поддерживать только 1 подключение, и наш последовательный сервер может поддерживать до 4 соединений одновременно.

Виртуальный последовательный порт программного обеспечения поддерживает 64-разрядная ОС Windows и может создавать до 128 виртуальный последовательный порт s. Поддержка Windows XP, 2003, Vista/Win7/Win8 32/64 бит.

Программное обеспечение управления является безнадежным и подходит для монтажников поля. Программное обеспечение для управления серийными серверами, самые быстрые три шага, просто используйте мышь для завершения конфигурации последовательного сервера. Даже для монтажников проекта, которые используют Серийный Сервер в первый раз без основных данных о сети, конфигурация может быть легко выполнена.

Поддержка обновления прошивки. Последовательный сервер может обновить прошивку через сеть и имеет сильную поддержку.

Его можно настроить через браузер.

Ethernet

Количество портов: 1

Скорость: 10/100 Мбит/с, Адаптивная MDI/MDIX

Интерфейс 8-pin RJ45

Электромагнитная защита изоляции: Встроенный 1,5 кв

Последовательный порт

Количество последовательных портов 6

Электромагнитная защита изоляции: принять чип-уровень изоляции схема превосходно к изоляции оптопара, изоляционное напряжение 2.5кв

Последовательный порт типа RS-485

RS-485 соединителя: 3,81 мм шаг Зеленый терминал, и DB9 pin

С последовательным параметры

Биты данных: 7,8

Положение остановки: 0,5, 1, 1,5, 2

Проверьте цифры: Нет, даже, нечетные

Скорость передачи: 1200 ~ 912600 БПС

Последовательного сигнала:

RS-485: Data +, Data-, GND

Программное обеспечение

Сетевой протокол: ICMP, IP, TCP, UDP, DHCP, Telnet,

DNS, HTTP, IGMP V1/2

Метод конфигурации: веб-конфигурация, программное обеспечение управления ПК

Виртуальный последовательный порт: Поддержка Windows XP/2003/Vista/2008/7x86/x64

Механические свойства

Корпус: Алюминий из алюминиевого сплава

Вес: 195 г

Размер: без монтажных ушей: 134x85x25 мм

Монтажные уши: 156x85x25 мм

Рабочая среда

Рабочая температура:-40 ~ 75 °C

Температура хранения:-40 ~ 75 °C

Рабочая влажность: 5 ~ 95% (без конденсации)

Мощность требование

Входное напряжение: 7-24 В постоянного тока

Энергопотребление: 135 мА @ 12 В, 69 мА @ 24 В
