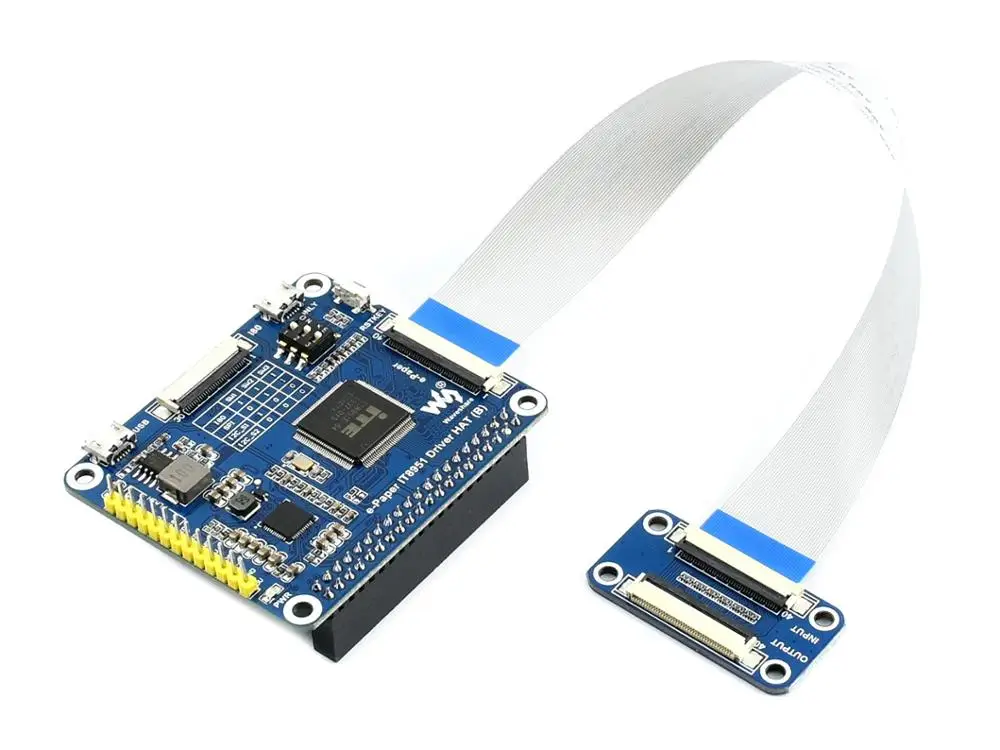

7,8 дюймов e-paper HAT 1872 × 1404, 7,8 дюймов E-Ink дисплей HAT для Raspberry Pi, IT8951 контроллер, USB/SPI/I80/iec интерфейс

Описание

Обзор

Это дисплей E-Ink для Raspberry Pi, 7,8 дюймов, разрешение 1872 × 1404, со встроенным контроллером IT8951, связь через USB/SPI/I80/iec интерфейс, поддерживает частичное обновление.

Благодаря таким преимуществам, как низкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как электронная книга, e-ink дисплей, промышленные инструменты и так далее.

Особенности

Нет подсветки, долго отображает последнее содержимое даже при отключении питания Низкое энергопотребление, в основном мощность требуется только для освежения Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает платы серии Raspberry Pi USB/SPI/I80/igc интерфейс, для подключения с хост-платами, как Raspberry Pi/Nucleo и т. Д. Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/STM32)

Технические характеристики

Рабочее напряжение: 5 В Интерфейс: USB/SPI/I80/iec Контурный Размер: 173,8 мм × 127,6 мм × 0,78 мм Размер дисплея: 158,184 мм × 118,638 мм Шаг точки: 0,0845 мм × 0,0845 мм Разрешение 1872 × 1404 Цвет дисплея: черный, белый Серая шкала: 2-16 (1-4 бит) Время полного обновления: 450 мс Общая мощность обновления: 1,2 Вт (тип) Общая мощность в режиме ожидания: 0,1 Вт (тип) Угол обзора:> 170 °

SPI выводов

Символ	Описание продукта:
5 V	Мощность вход
GND	Заземления
Мисо	SPI мисо pin-код
MOSI	SPI MOSI pin-код
SCK	SPI SCK pin-код
CS	Выбор чипа SPI, низкий уровень активности
RST	Внешний сброс, низкий активный
HRDY	Выход состояния занятого, низкий активный

E-бумага IT8951 драйвер шляпа (B) размеры

Посылка содержание

Вес:0,077 кг
