70 MHz-6 GHz SDR платформенный программный набор радио с антеннами AD9361 чип трансивера NH7020

Описание

70 MHz-6 GHz SDR платформенный программный набор радио с антеннами AD9361 чип трансивера NH7020

Описание:

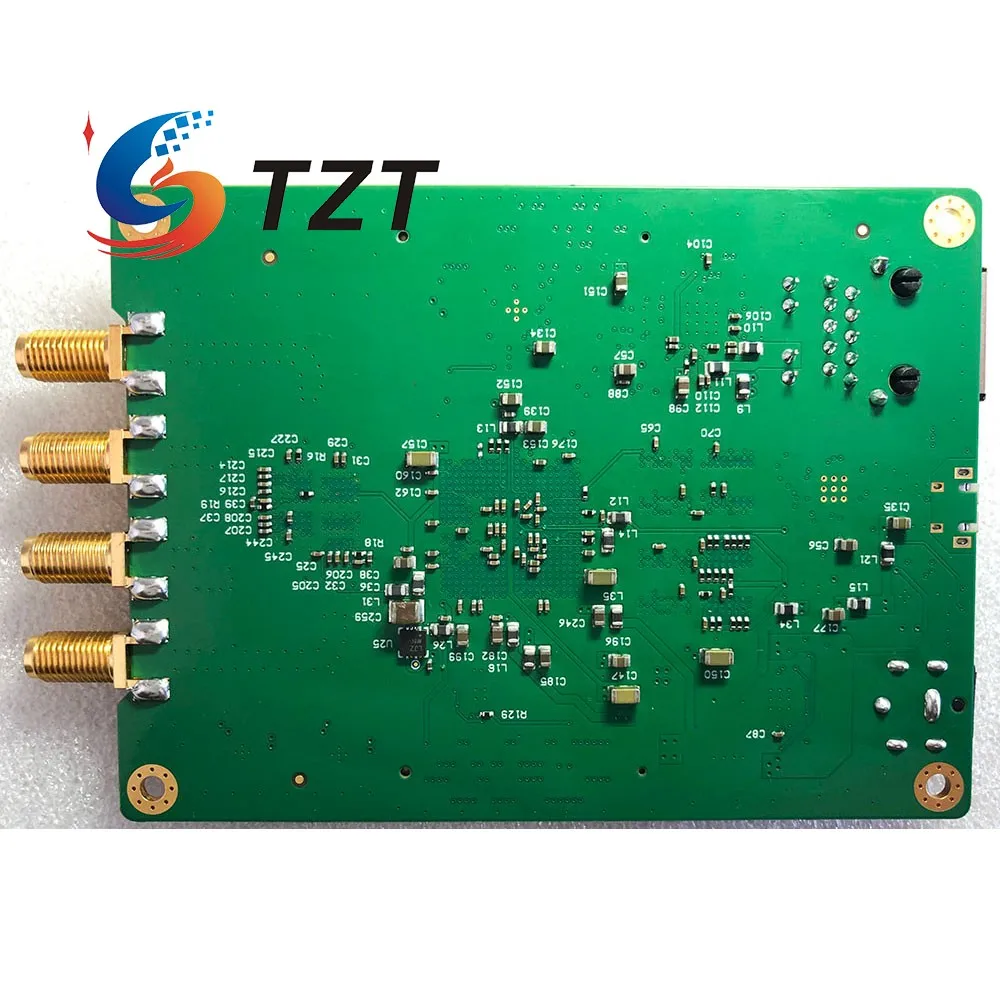

NH7020 разработан с использованием чипов AD9361 и ZYNQ7020. Все схемы программного и аппаратного обеспечения являются открытыми исходными кодами.

AD9361-это профессиональный программный радиоприемопередатчик. На основе оригинальных материалов мы разработали высокопроизводительную платформу, которая сочетает в себе практичность и развлечения.

Рабочие параметры:
-Частотный диапазон: 70 МГц-6 ГГц
-Режим трансивера: 2R2T
-Точность часов: 200ppb (без синхронизации gps), 2ppb (синхронизация gps)
-Операционная система: Поддержка Linux
-Память: 1 Гб
-Флэш-память: 32 Мб
-Cd-карта: Поддержка
-FPGA: 70 K
-Сеть: 1000 Мбит
-Высокоскоростной USB: 2,0
-4 антенных порта: 2 для приема и 2 для передачи
-Источник питания: 5,0 в
-Расширенная поддержка: USB Последовательный порт, HDMI, звуковая карта, ЖК-экран HD, синхронизация gps, JTAG.

Беспроводной параметры:
-Мощность передачи: <3 дБ (70 МГц-6 ГГц)
-Чувствительность приема:-110 дБ

Область применения:
-Для LTE фемтосот
-Gps симулятор
-Система передачи изображения ODFM
Зашифрованный цифровой связи
-Цифровой Радар

Схема:
Http://gridrf.com/Uploads/Download/nh7020_schematics.pdf

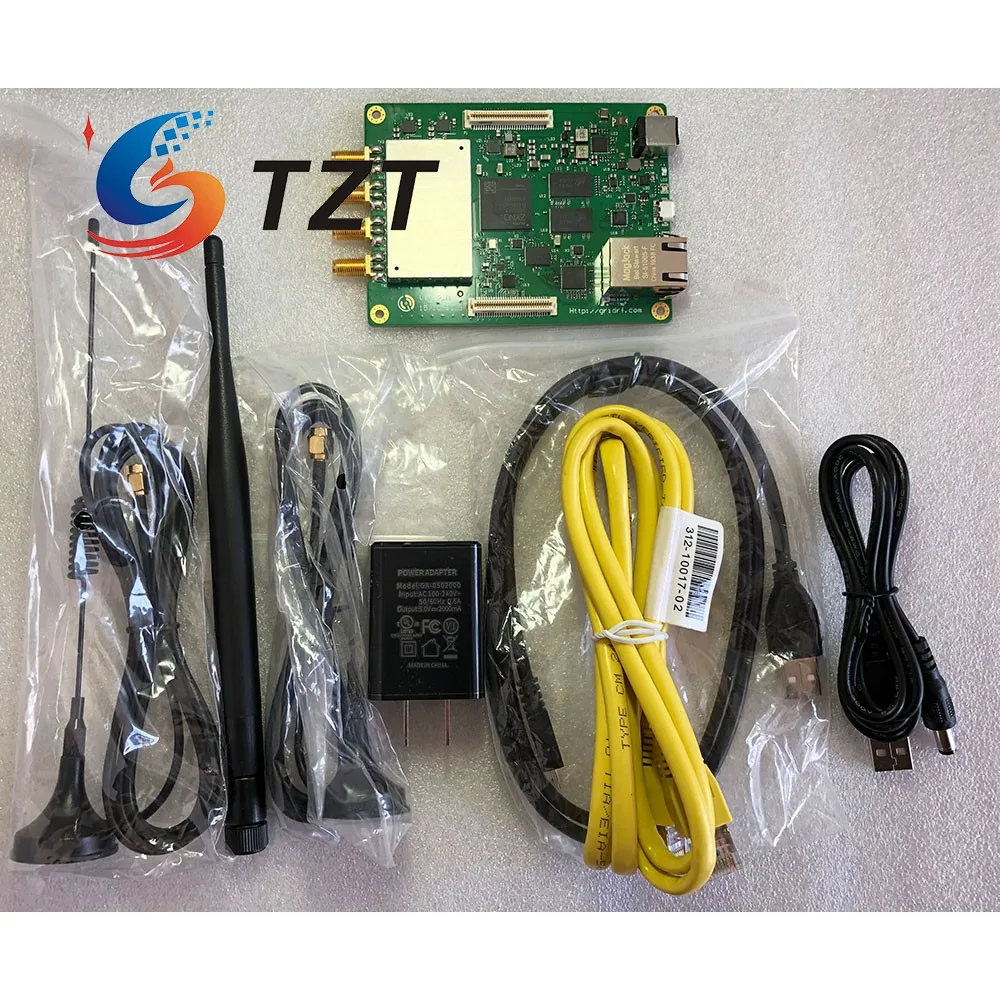

Посылка включает в себя:
-1 х основная плата
-1 х USB кабель питания
-1 разъем USB 2A
-1 х USB кабель
-1 кабель Ethernet
-3 х антенны (gps, LTE, UP 3g)
