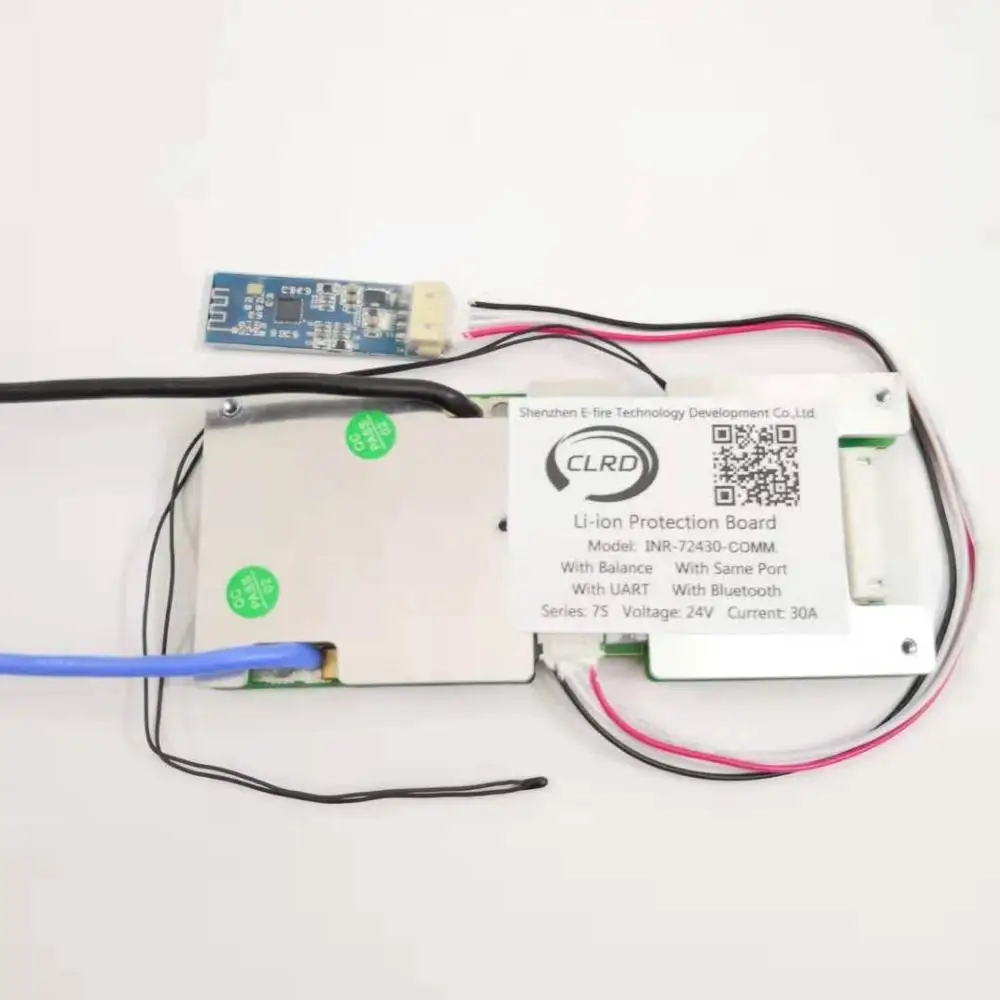

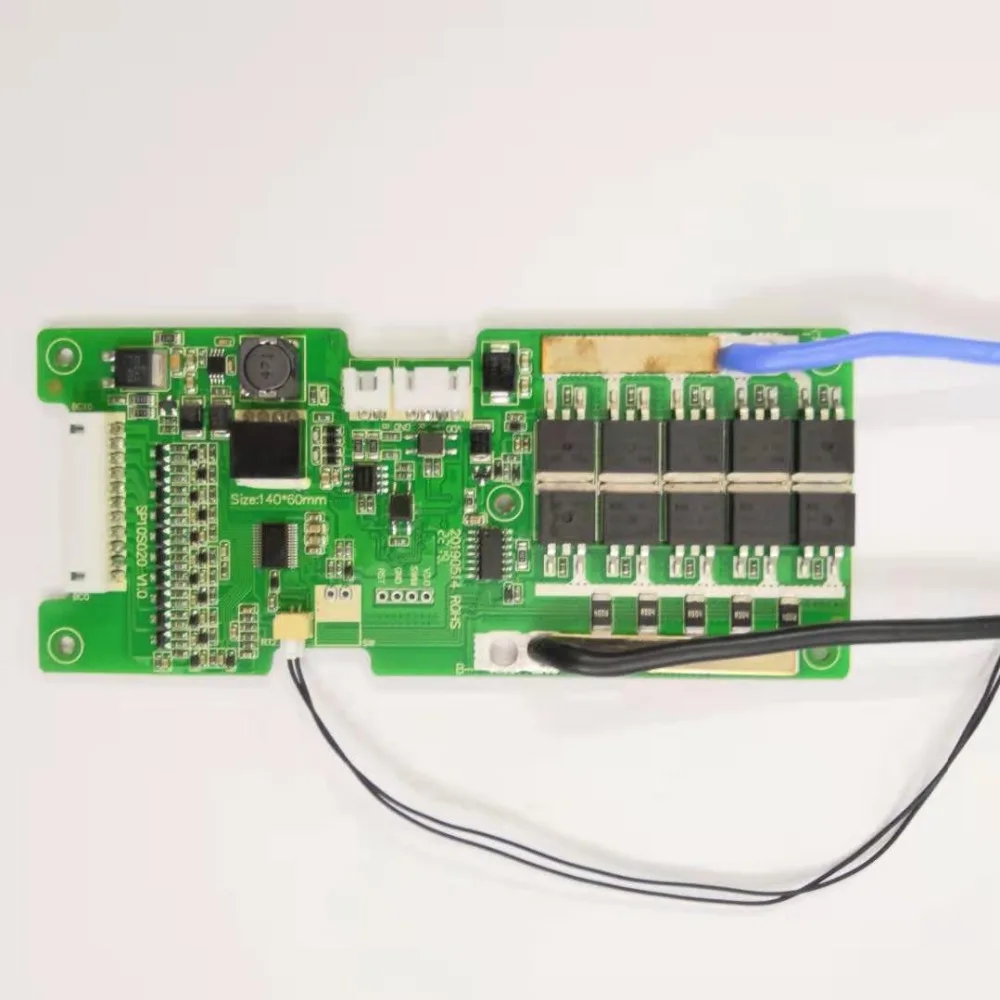

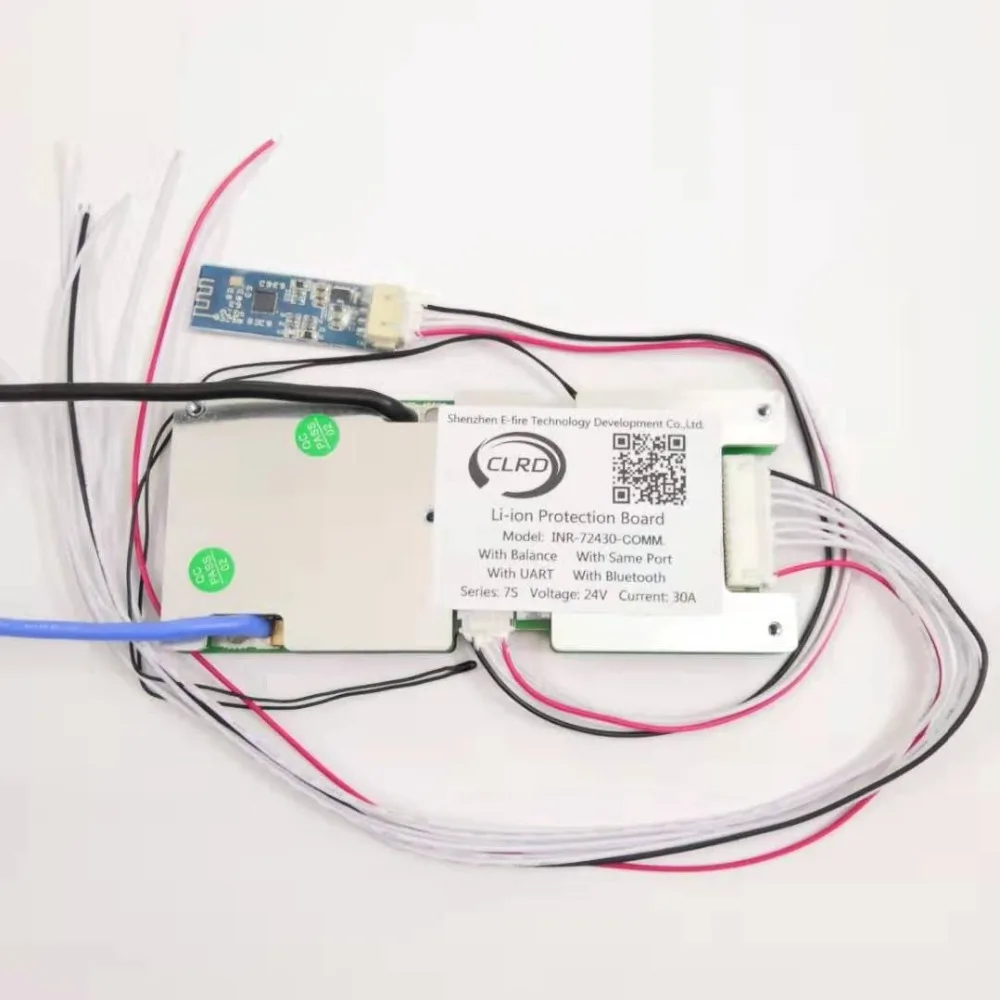

7S 24V 20A 30A 40A 50A li ion smart bms wiht коммуникационная плата интерфейса UART и модуль Bluetooth

Описание

Какой модуль связи Bluetooth может сделать?

С модулем связи Bluetooth, программное обеспечение приложения может быть подключено, и вся информация BMS может отображаться на вашем

Чехол для мобильного телефона. И вы можете установить некоторые параметры в вашем приложении программного обеспечения: перенапряжение, перенапряжение

Rlease напряжение перезаряда и разряда

Регулируемый BMS может настроить напряжение и ток

Вы можете получить SOC, RM, RSOC, напряжение, ток, температуру аккумуляторного блока через UART подключения

Вышеуказанные параметры являются рекомендуемыми значениями. После того, как клиенты получат защитную доску, они могут изменить ее в соответствии с их потребностями.

Функции	Тесты деталей	Спецификация			Блок
		Мин.	Тип	Макс.
Рабочий ток	Номинальный ток зарядки (CC-CV)	30	А
	Номинальный ток разряда	30	А
Зарядное напряжение (CC-CV)Lifepo4	Батарея серии * 3,6			V
V
3,700	3,750	3,800	V
4,200	4,250	4,300	V
Время задержки защиты от перезарядки	1000	2000	3000	MS
3,550	3,600	3,650	V
4,100	4,150	4,200	V
2,400	2,500	2,600	V
2,600	2,700	2,800	V
Защита от перенапряжения	1000	2000	3000	MS
2,700	2,800	2,900	V
2,900	3,000	3,100	V
Защита от избыточной силы тока	Зарядки защита от перегрузки по току и соотношение цена/качество	35	40	45	А
	Зарядка от перегрузок по току задержки	3	5	7	S
	Зарядка для регулировки	32	S
	Разрядка перегрузки по току 1 значение тока защиты	35	40	45	А
	Защита от перегрузки по току 1 задержка	3	5	7	S
	Разрядка перегрузки по току 2 значение тока защиты	140	150	160	А
	Защита от перегрузки по току 2 задержка	100	500	MS
	Состояние восстановления защиты от перегрузки по току	32	S
Защита от короткого замыкания	Время задержки защиты от короткого замыкания	200	500	Свяжитесь с нами
	Защита от короткого замыкания	Булавку
3,950	4,000	4,050	V
3,350	3,400	3,450	V
Разница напряжения достигает исходного состояния	30			МВ
Сбалансированный с узором	Баланс заряда
Сбалансированный ток	40	60	MA
Температура защиты	Высокотемпературная защита для зарядки	63	65	67	℃
	Защита от высоких температур при зарядке	53	55	67	℃
	Защита от низких температур для зарядки	-7	-5	-3	℃
	Защита от низкой температуры	-2	2	℃
	Разрядка высокая температура защиты значение	73	75	77	℃
	Разрядка защита от высоких температур	63	65	67	℃
	Разрядка защита от низкой температуры	-12	-10	-8	℃
	Значение разряда при низкой температуре	-2	2	℃
Внутреннее сопротивление	Разряда петля внутреннее сопротивление	/	5	10	Г-н
Само-потребителями	Режим работы	20	MA
	Спящий режим	200	МкА
	Задержки сна	Нет электричества/нет линии связи/задержка в незащищенном состоянии 10 s

Вопросы и ответы

1. Какой общий порт и отдельный порт? В чем разница?
Мы берем 13S48V16A BMS в качестве примера, общий порт 16A означает ваш
Катод заряда и разрядный катод соединены в одном и том же конце
(Наш р-), катод заряда и разрядный катод используются в общей
Порт подключения, поэтому ток заряда и ток разряда одинаковые
16А. В то время как отдельный порт отдельно соединен катодом заряда
(C-) и разрядный катод (P-), поэтому ток заряда и разрядка
Ток разный, ток разряда 16А, ток заряда 8А.

2. Какова функция баланса?
Принцип работы и функции являются следующими, когда ваша одна ячейка
Напряжение до напряжения тревоги (литий-ионный до 4,18 в, срок службы Po4 до (3,6 В),
Затем баланс клеток начинает работать, сопротивление баланса начинает разрядку
С 35ма (когда разрядка баланса начнет работать, BMS начнет немного
Нагревается, что является нормальным отражением), ячейка в обеих зарядках
И состояние разрядки, и другие, которые не достигаются к тревоге
Напряжение (литий-ионный 4,18 в, жизнь po43.6в) только в состоянии зарядки, нет
Разрядка, когда быстрое напряжение ячейки достигает напряжения тревоги (li-ion
4,25 в, жизнь po43.75в) BMS начинает выключаться защита питания, все остальные
Все ячейки находятся в остановке зарядки, этот процесс включит ваш аккумулятор
Зарядка в балансе тока, и напряжение батареи в балансе
Состояние, но когда ваша разница напряжения в ячейках в большом диапазоне, то
Баланс не может работать хорошо.

3. Связь между емкостью батареи и током BMS?
Нет прямой связи между емкостью батареи и BMS
Ток, большая емкость не означает большой аккумулятор, но Положитесь на продолжении
Ток, то есть, если ваш двигатель мощный, вы должны выбрать
Высокий ток BMS, он не зависит от емкости аккумулятора.

4. Какой тип зарядного устройства мне выбрать?
Литиевая батарея должна выбрать специальное зарядное устройство, не используйте зарядное устройство для свинца
Кислотная батарея, для свинцово-кислотного зарядного устройства может иметь MOS с высоким давлением
Защита от поломки, которая не защитит BMS над зарядкой. Срок службы Po4
Напряжение зарядного устройства батареи = шнур батареи № X3.6V, в то время как литий-ионный
Напряжение зарядного устройства батареи = строка батареи № X4.2V.

5. Какой ток BMS выбрать?
Возьмите 10S36V в качестве примера: на какой текущий BMS вы выбираете
Ваш мотор для электровелосипеда и ограничение тока контроллера. Напр.,
Выберите 16A для ниже 350 Вт, 25A для ниже 800 Вт, 35A для ниже Вт, 60A для
Ниже 1000 Вт, выше 1200 Вт свяжитесь с нашим специалистом по обслуживанию
Для предложений, один в всех, Продолжить ток должен быть выше, чем
Ограничение тока в контроллере.

6. Поврежден ли мой BMS?
Если вы хотите определить, поврежден ли BMS, пожалуйста, примите следующее
Шаги, чтобы проверить, если напряжение каждой ячейки одинаковое с вольтметром? В случае, если
Разница напряжения в ячейках превышает 0,1 в, ошибка отображается, что это
Не может работать далеко, нет источника питания на
Диапазон запуска, короткое время зарядки, все эти проблемы почти вызваны
Элементы Батареи, если BMS поврежден, отображается как без заряда, без разряда, нет
Разрядка при напряжении аккумулятора.
