Описание

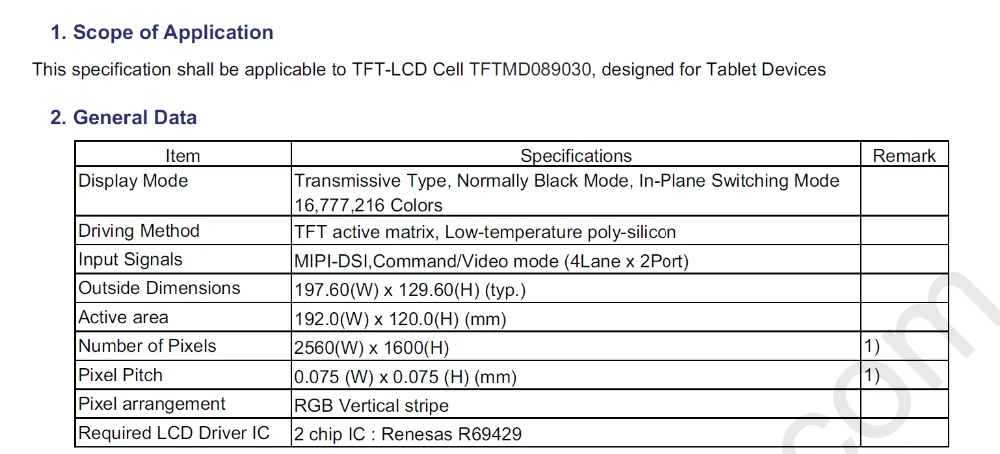

1. TFTMD089030 8,9 дюймовый экран

2. Плата управления MIPI + кабель FFC

3.TFTMD089030 экран +Плата управления MIPI + кабель FFC (весь комплект)

Пожалуйста, свяжитесь с нами для получения полных данных и технической поддержки

Плата управления MIPI TFT89 является простым типом. Не может настроить подсветку черного света и не может закрываться

О тесте с ПК или RaspberryPi3

При использовании ПК HDMI Подключите к этому комплекту. Вы должны убедиться, что ваш компьютерВидеокартаМожет достигать2560*1600Разрешение.

Повторное управление для тестирования с помощью Raspberry Pi3. В то время как тест сRaspberry Pi3 необходимо изменить загрузочный файл конфигурации.

Вход в ваш Raspberry и команда:Sudo nano/boot/config.txtЗатем добавьте следующие строчки в нижней части файла конфигурации. Это будет вращать экран таким образом, чтобы слои и калибровочные экраны были пейзажными, в противном случае они будут отображаться как портрет:

# Настроек дисплея
Дисплей _ поворот = 0x10001
Hdmi_force_hotplug = 1
Hdmi_timings = 2560 0 123 10 50 1600 0 до 12 лет, 4, 4 0 0 0 55 0 222183000 0
Hdmi_group = 2
Hdmi_mode = 87
Hdmi_pixel_freq_limit = 300000000
Hvs_priority = 0x32ff
Max_framebuffer_width = 1600
Max_framebuffer_height = 2560
Framebuffer_width = 1600
Framebuffer_height = 2560
Framebuffer_depth = 24
Framebuffer_ignore_alpha = 1
Config_hdmi_boost = 4
Gpu_mem = 192
# Dtoverlay = pi3-miniuart-bt-overlay
Dtoverlay = pi3-miniuart-bt
Force_turbo = 1
Enable_uart = 1
Hdmi_pixel_encoding = 2
Gpu_mem = 128
Disable_overscan = 1
Dtparam = i2c1 = on
Dtparam = ie2c_arm = on

Примечание: Пожалуйста, скопируйте и вырезайте выше линии comand в ваш txt editor. Затем скопируйте из вашего TXT-editor в ваш TErminalПупсик. Это может избежать неправильной копии письма с веб-страницы.

Установка последовательности

1. Подключите кабель HDMI к RaspberryИли ПК с ОС WindowsИ в данном наборе.

2. Установите соединениеМиниИлиМикро USBИсточник (5 в смородина 1000 мА если экран мигает, измените источник убедитесь, что до 1000 мА). Тогда ЖК-дисплей будет освещен

Обратите внимание:Нужно Сдирать Защитная пленка8,9 'ЖК-дисплей, который может получить четкий обзор!Потому что защитная пленкаС защитой от царапин илиПузырьВо время передачи. СдиратьЗащитная пленка Сделает изображение четким иЧеткость!
