8 канальный Термистор NTC модуль сбора 5K 10K 50K 100K CAR-C8EX-N

Модуль Введение:

Модуль серии автомобилей принимает порт связи RS485 и основан на стандарте Modbus. Модель включает Расширенный входной и выходной модуль, аналоговый входной модуль, аналоговый выходной модуль, модуль сбора температуры и т. Д. серия EX PLC, текстовый дисплей серии MD и другие сопутствующие устройства, поддерживающие протокол Modbus, могут быть использованы в системе контроля процесса, такой как температура, поток, уровень жидкости и давление

Модуль Особенности:

Тип входного сигнала напряжения (+ 5 В ~-5 В, + 1,25 В ~-1,25 В, + 50 мВ ~-50 мВ)

Тип входного сигнала тока (0 ~ 20 мА, 4 ~ 20 мА, 1 мА Измерение сигнала)

Термистор NTC (NTC5K, NTC10K, NTC50K, NTC100K и др.)

Точность входного сигнала: NTC интегрированная точность 0,1, дрейф ≤100 ppm/℃

Тип зонда может быть установлен только программным обеспечением (сопротивление необходимо для ввода тока)

Car-c4ex имеет 8 одиночных входов сигнала или 4 дифференциальных биполярных входов сигнала

Физический интерфейс связи принимает RS485 и modbus-rut стандартный протокол

1,3Параметр модуля:

* Простая конфигурация через программное обеспечение, Тип входного зонда может быть осуществлен!

1,4Принцип работы и схема подключения:

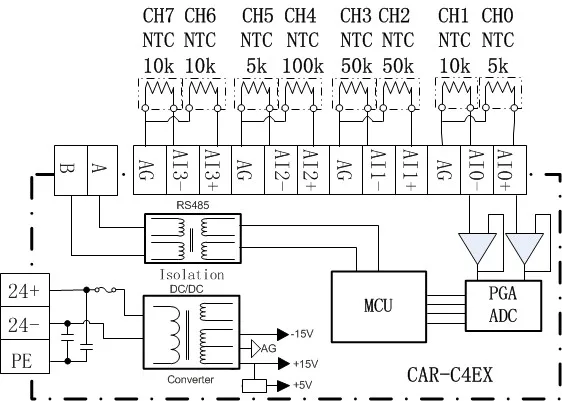

Chart1: 8 вход passagewayntcтермистор

Рис. 2: смешанный Вход термистора NTC и аналоговый вход

Полная мощность изоляции:

Модуль серии автомобилей от источника питания "--" изоляция связи, источник питания "--" Изоляция цепи сбора, связь "--" Изоляция цепи сбора. Все внутренние системы изолированы. И с защитой от низкого и высокого давления. При превышении номинального напряжения система автоматически отключит питание. Тест на изоляцию 1500 В! Обратите больше внимания на качество продукции!

На что следует обратить внимание

Пожалуйста, подтвердите спецификацию и выберите соответствующий модуль.

Во время обработки винтового отверстия и проводки, пожалуйста, не позволяйте чипу и проволочный Чип попадать в модуль.

Перед подключением, пожалуйста, подтвердите спецификацию модуля и подключенного устройства, чтобы убедиться, что нет проблем.

При подключении, пожалуйста, обратите внимание, является ли соединение твердым или нет. Падение соединения вызовет неправильные данные, короткое замыкание и другие неисправности
