Купить 8 шт. кнопочный переключатель 4 клавиатуры модуль клавиатура для Arduino DUE макет Leonardo ZERO Tre Micro banana pi Zigbee

Описание

Название продукта: 8 шт. кнопочный переключатель 4 клавиатуры модуль клавиатура для Arduiuo DUE макет Leonardo ZERO Tre Micro banana pi Zigbee

Упаковочный лист (Не включает плату UNO R3):

8 шт. 4 xkey кнопочный переключатель модуль;

8 шт. кнопочный переключатель 4 клавиатуры модуль клавиатура для Arduino DUE макет Leonardo ZERO Tre Micro banana pi Zigbee

Описание:

Может быть вставлен непосредственно в Arduiuo uno mega2560 из-заLeonardo ZERO, Идеально подходит для соединения с Arduiuo DUE UNO Pro Mini Nano Mega2560 макетная плата raspberry piBanana piИ т. Д., или другие MCU PLD cpu (AVR STM32 ARM PIC C51 Zigbee NRF24LE1 CC2530 MSP430 STM8 FPGA CPLD и т. д.)

1 4-кнопочный общий анод боты доска (При нажатии кнопки, выход низкий уровень).

2 "GND K1 K2 K3 K4" 4 PIN-код 2,54 ммШтыревого разъёма

3 Рабочее напряжение: постоянный ток 0-48 В (может быть постоянный ток 1,8 в 2,5 в 3,3 В 5 в 12 В 24 в 36 в 48 В)

4 Размер: 12,7 мм x 33 мм.

Arduiuo uno/mega2560/ Leonardo Код

/******************************************************/

Arduiuo_4key_uart

Код данного примера находится в свободном достоянии.

/Определить контрольного штыря

Инт К1 = 13;

Инт К2 = 12;

Инт К3 = 11;

Инт К4 = 10;

/Переменные изменятся:

Int buttonState = 0;/Переменная для чтения состояния кнопки

/Рутинная Настройка запускается один раз при нажатии reset:

Void setup () {

/Инициализируйте pin-код клавиш как вход.

PinMode (K1, вход);

PinMode (K2, вход);

PinMode (K3, вход);

PinMode (K4, вход);

/Активировать ключ pin внутренние подтягивающие резисторы

Цифровая запись (K1, высокая);

Цифровая запись (K2, высокая);

Цифровая запись (K3, высокая);

Цифровая запись (K4, HIGH);

/Инициализация последовательных сообщений в 9600 бит/с:

Серийный. Старт (9600);

} Долл. США

/Рутина цикла проходит снова и снова навсегда:

Void loop () {

ButtonState = digitalRead (K1);

Если (! buttonState) Серийный. Принт ("k1 \ n");

Есть ли

{

ButtonState = digitalRead (K1);

} Долл. США

While (! buttonState);/кнопка ожидания отпустите

ButtonState = digitalRead (K2);

Если (! buttonState) Серийный. Принт ("k2 \ n");

Есть ли

{

ButtonState = digitalRead (K2);

} Долл. США

While (! buttonState);/кнопка ожидания отпустите

ButtonState = digitalRead (K3);

Если (! buttonState) Серийный. Принт ("k3 \ n");

Есть ли

{

ButtonState = digitalRead (K3);

} Долл. США

While (! buttonState);/кнопка ожидания отпустите

ButtonState = digitalRead (K4);

Если (! buttonState) Серийный. Принт ("k4 \ n");

Есть ли

{

ButtonState = digitalRead (K4);

} Долл. США

While (! buttonState);/кнопка ожидания отпустите

Задержка (100);

} Долл. США

/******************************************************/

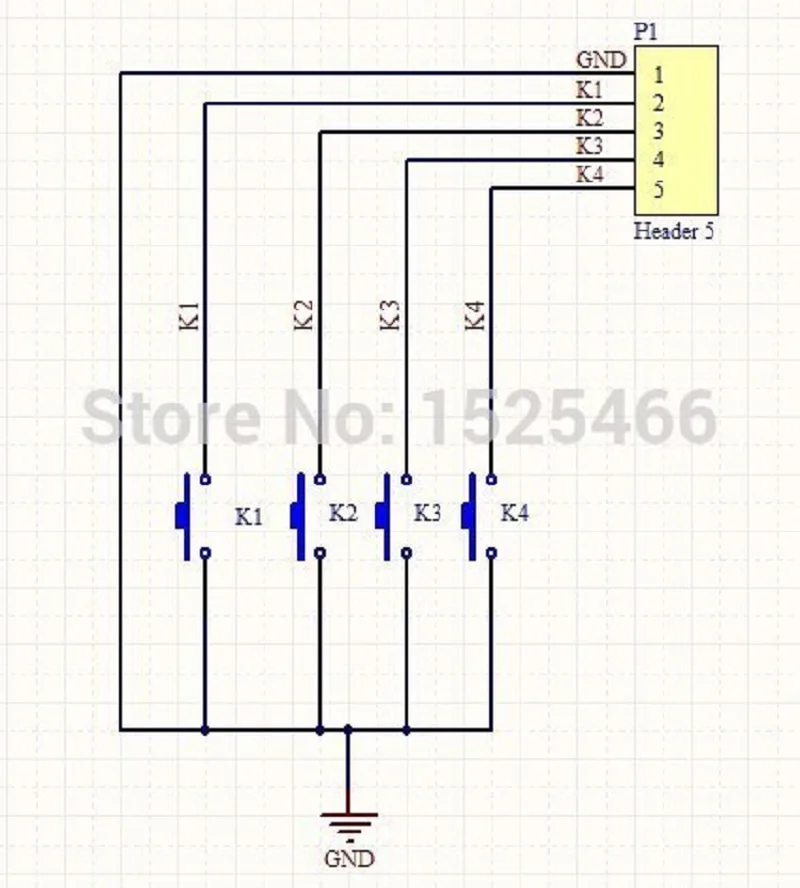

Монтажной схемы:

8 шт. кнопочный переключатель 4 клавиатуры модуль клавиатура для Arduino DUE макет Leonardo ZERO Tre Micro banana pi Zigbee

Характеристики

Номер модели: TB371*8

Индивидуальное изготовление: Да

Numbers: 4 key

Output Level: Low level(0)
