Купить 80 Вт co2 лазерная трубка Pupply поставка с экраном

Описание

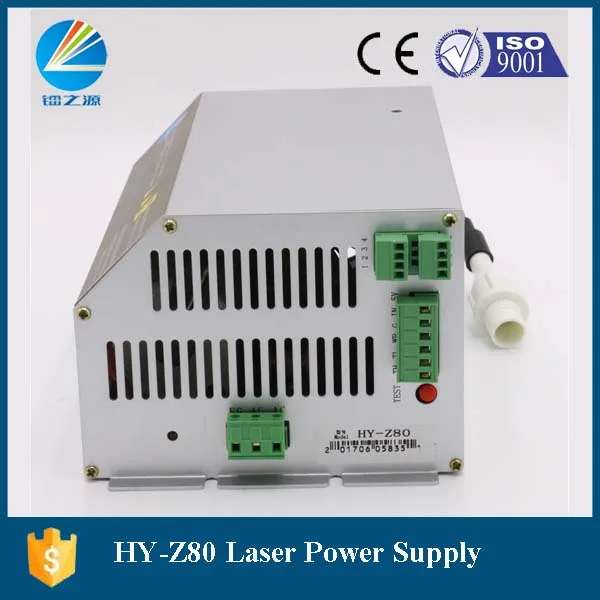

80 Вт/95 Вт лазерная трубка умный блок питания с экраном

Модель: Z80 лазерный источник питания для RECI, EFR, YONGLI, WEEGAINT 80 Ватт-95 ватт лазерных ламп

Упаковочный лист:

<1>Z80 блок питания * 1 шт;

<2> экран Z * 1 шт;

<3>1,5 м кабель с разъемом * 1 шт.;

80 Вт co2 лазерная трубка Pupply поставка с экраном

Совместимость с 80Вт 95 Вт RECI, EFR, YONGLI, WEEGAINT, SPT и т. Д. co2 лазерная стеклянная трубка

Z80 умный блок питания главного Особенности

1.PFC широкий вход напряжения AC90V-AC250V, универсальный.

2.Высокий интеллект:Блок питания Z80 может общаться с контроллером движения, панель контроллера может отображать рабочее состояние блока питания Z80, пользователи могут легко знать и осуждать неисправность

3.Функция защиты от открытого замыкания,Если Выходная Высоковольтная открытая цепь или не подключена хорошо, блок питания Z80 автоматически отключит Высокое напряжение.

4.Многофункциональный ЖК-экран:Один ЖК-экран может показать два источника питания рабочее состояние, легко использовать для двойной головки машины.

5.Высоковольтная функция разряда,Нет остаточного напряжения при выключении, безопаснее для пользователя.

6. Отличный Чехол с запатентованным дизайном: хороший внешний вид, лучшее отведение тепла.

80 Вт co2 лазерная трубка Pupply поставка с экраном

Спецификация лазерного источника питания Z80

Предмет			Z80		Z100		Z150
Вход	Вход напряжения		AC90-250V
	Частота переменного тока		47 --- подача заявки на 440 Гц
	Максимальная входная мощность		500 W		700 W		900 W
	Максимальный входной ток (При входе 90 в)		6A		8A		10A
Выход	Максимальное выходное напряжение		35KV		40KV		45KV
	Максимальный выходной ток		28mA		32mA		38mA
Эффективность	≥90% (при полной нагрузке)
Средняя наработка на отказ	≥10000 часов
Скорость отклика	≤1 мс (время от сигнала отдается выходному току Достигает 90% заданного тока)
Переключатель режим управления	Ttl
Мощность режим управления	ШИМ (> 20 кГц) или аналог 0-5 в или 0-3,3 В
Связь режим	Специальный последовательный порт
Выдерживаемое Напряжение	Вход-выход, вход-оболочка: AC1500V 10mA 60 s;
Рабочая среда	Температура (-10 ~ 40) ℃, относительная влажность: ≤90%
Вентилятор охлаждения	Силы воздушное охлаждение
Измерение	Д * Ш * В (мм)	235144104		278144104		330144104
Вес	(Кг)	2,15 кг		2,45 кг		3,2 кг
Цвет	Серебристый

80 Вт co2 лазерная трубка Pupply поставка с экраном

Z80 интеллектуальный лазерный источник питания с ЖК-экраном

80 Вт co2 лазерная трубка Pupply поставка с экраном

1) Подключение лазерной трубки:(Ссылка на блок питания и схему подключения лазерной трубки)

Высоковольтный терминал (HV +) источника питания Z80 должен быть подключен к положительной полюсе CO2 лазерной трубки. Ток цепи источника питания Z80 должен быть соединен с отрицательным полюсом (лазерный выходной терминал) лазерной трубки, через Амперметр или непосредственно.

2) Подключение управляющего сигнала

Контрольный сигнал должен быть надежно подключен к управляющей клемме блока питания Z80, после подключения выходного сигнала DAC и сигнала ttl внешнего компьютера с источником питания, лазерное устройство должно работать как положено. Если Лазерная лампа не может работать правильно, следует проверить контрольный сигнал правильно или нет (включает в себя проверку спецификации напряжения и логику), если использовать PWM контроль в качестве контроля мощности, убедитесь, что f≥20KHz, амплитуда (пиковое значение) ≤5в, проверьте и убедитесь, что переключатель защиты WP соединение является правильным в то же время.

1. Схема подключенияCo2 лазерная трубка и Z80 источник питания

2. Подключение блока питания Z80 и платы управления

3. Проверьте, работает ли блок питания Z80 правильно или нет вручную

Убедитесь, что источник питания и проводка лазерной трубки корректны во-первых, в автономном режиме линии управления, а затем нажмитеКрасная кнопка "тест"Чтобы проверить светильник лазерной трубки или нет, этот метод может быть простым суждением, источник питания работает правильно.

80 Вт co2 лазерная трубка Pupply поставка с экраном

Светодиодный светильник высокого напряжения P1

P2 FG: Заземление; переменный ток: вход

P3 Тесты кнопка

P4 определение клеммы

P5 Связь разъем

P4 определение клеммы

TH	Вход сигнала	Управление лазером ВКЛ./ВЫКЛ., лазер вкл. При высоком уровне (≥3в), лазер ВЫКЛ. При низком уровне (≤0. 3 В)
TL	Вход сигнала	Управление лазером вкл/выкл, ВЫКЛ лазера при высоком уровне (≥3в), лазер при низком уровне (≤0. 3 В)
WP	Вход сигнала	Управление лазером вкл/выкл, ВЫКЛ лазера при высоком уровне (≥3в), лазер при низком уровне (≤0. 3 В)
G	Заземления сигнала	Этот терминал должен быть соединен с наружной оболочкой и платой управления машины правильно.
В	Мощность сигнала	Терминал управления мощностью лазера, контроль с 0-5 V аналогового сигнала или 5 V ШИМ-сигнала
5 V	Выход	Выход 5 В, максимальный выходной ток 20 мА

80 Вт co2 лазерная трубка Pupply поставка с экраном
