Рабочие параметры:

Однорядный точность: 1024 P, 4096 P, 16384 P;

Рабочая Напряжение: DC5V;

Максимальная Механическая скорость: 10000 об/мин;

Внешний диаметр кодировщика: & phi;39 мм;

Перемещение по оси Размеры: & Phi; 6 & раз; 15 мм;

Платформа без оси: 5 мм в высоту, & phi; 20 мм в высоту;

Фиксированное отверстие: M3 винт, на 30 круг;

Тип внешней линии: Боковая линия.

Режим подключения SSI:

Режим подключения RS485/PWM:

Режим подключения CANbus:

Пожалуйста, соедините с вышеприведенным способом, и металлическая оболочка слоя является анти-помех.

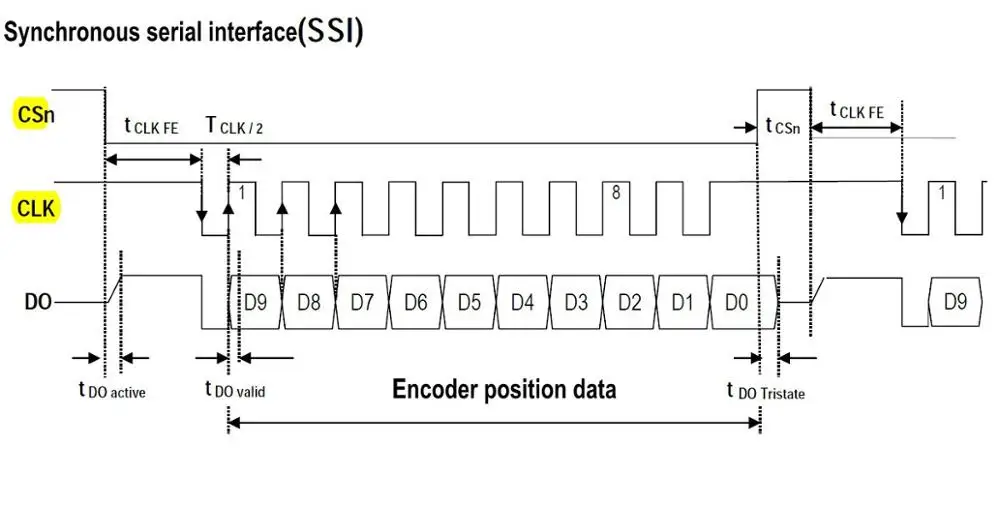

Схема последовательного чтения данных SSI (считыватель SSI также представлен):

RS485 формат данных:

Стандартный 1 ~ 1,5 метров Высококачественная экранированная проводка сигнала, если вам нужно удлинить, пользователь может обсудить с магазином, пожалуйста, обратите внимание при покупке;
