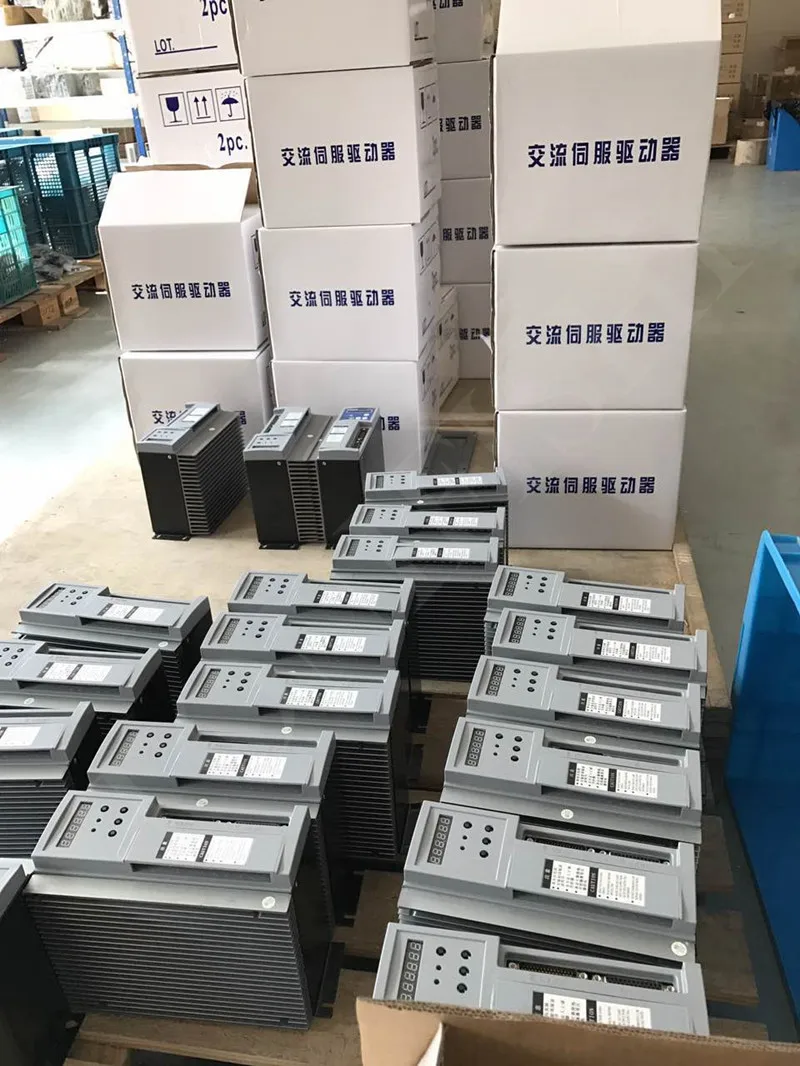

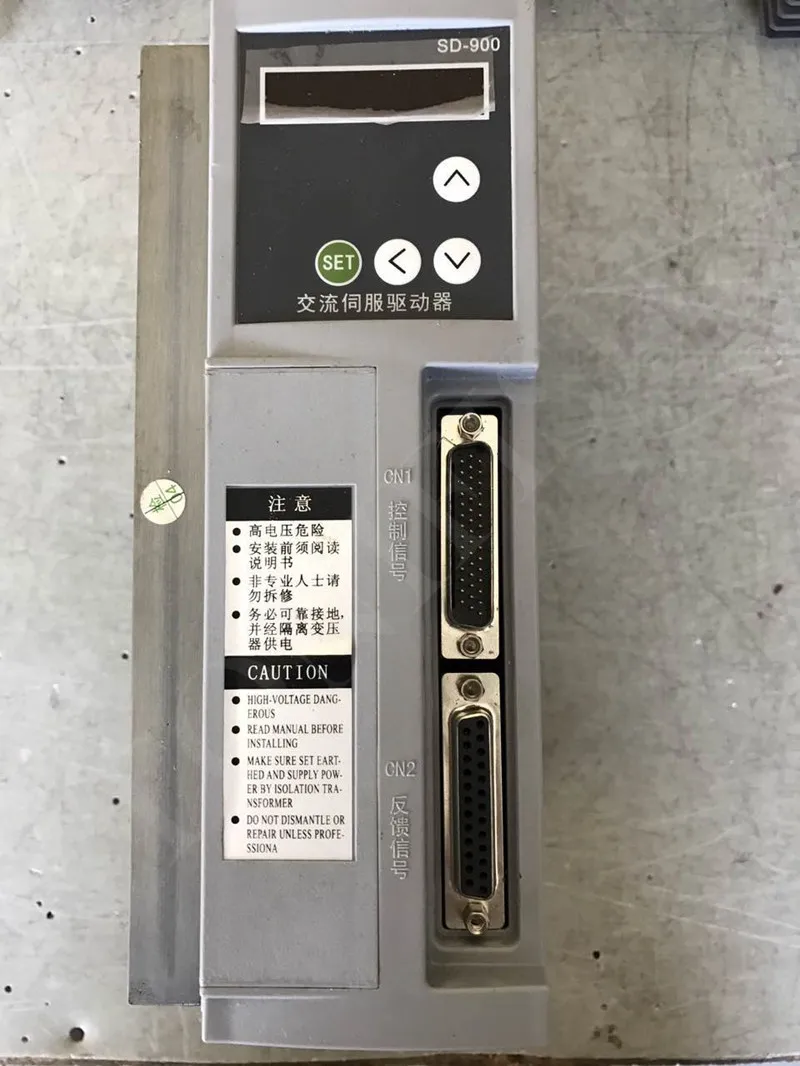

AC драйвер серводвигателя контроллер для токарного станка с ЧПУ заменяет DA98, DA98B, DA98A

Входной источник питания:

Однофазный или Трехфазный AC

(0,85-1,1) * 220 В, 50 Гц/60 Гц

Трехфазный AC (0,85)

~ 1,1) * 220 В, 50 Гц/60 Гц

Применение окружающей среды

Температура: Работа: хранение при 0 ~ 55:-20 + 80.

Влажность: менее 90% без конденсации)

Вибрация: менее 0,56 (4,9 м/с2), 10 МЗ ~ 60 Гц непрерывная работа

Методы управления: 1. Контроль положения, 2. Контроль скорости, 3. Пробная работа скорости, 4. Работа пробежки

Открытую петлю операции

Рекуперативного торможения: встроенная флеш-память

Управление характеристики:

Частотный диапазон скорости:> 200 Гц

Скорость колебания: <+ 0,03 (нагрузка 0-100%: <

Напряжение питания (+ 0,02*(0,9 ~ 1,1)

(Значение обучения соответствует номинальной скорости)

Скорость размерное соотношение: 1:5000

Частота импульсов: <500 кГц

Управление Входное напряжение:

Сервопривод can 2 аварийный зазор 3 CCW дисковый режим 4 CW привод

Отклонение счетчика/выбор скорости 1_инструкция по ограничению импульса/скорости

Степень выбор 2

CCW ограничение крутящего момента CW ограничение крутящего момента

Выход управления: 1. Сервопривод готов выход; 2. Сервосигнализация выход; 3. Позиционирование полная передача

Выход/скорость на выход

Контроль положения:

Входной режим: импульсный + Символ; CCW Импульсный/CW импульсный

Электронный механизм соотношение 1 ~ 32767/1 ~ 32767

Отзывы Раш 10000 Раш/поворот

Контроль скорости: четыре внутренних скорости s

Функция ускорения и замедления:

Настройка параметров ускорение и время замедления 1 мс ~ 10000 мс (или/мин)

~ 1000р/мин)

Функция контроля:

Скорость, положение тока, накопление импульса инструкции, отклонение бит-менга, мотор

Крутящий момент, ток двигателя, линейная скорость, абсолютное положение ротора, командная импульсная частота, отличная производительность, входные и выходные полные подсигналы и т. Д.

Частота импульсов с самой высокой позицией увеличена до 1 МГц, а разрешение кодирующее устройство серводвигателя увеличено до 5000 линий. Улучшена скорость и точность положения, снижена скорость колебания. Точность управления микронным уровнем может быть осуществлена ЧПУ, адаптированным к 0,1 микрон точность инструкции.

Осуществляется контроль скорости, улучшены характеристики динамического отклика и снижена следующая ошибка.

Усиливается ток торможения и сокращается время торможения. Внешний Тормозной резистор для удовлетворения потребностей высокоскоростного запуска и большой инерционной нагрузки

Добавляется электронный механизм вывода отзывы о позиции, который может соответствовать различным требованиям позиции, эквивалентным отзывы контроллера.

Предоставляет специальное программное обеспечение, которое интегрирует функцию управления одной осью и может завершить движение цикла одной оси без верхнего компьютера.
