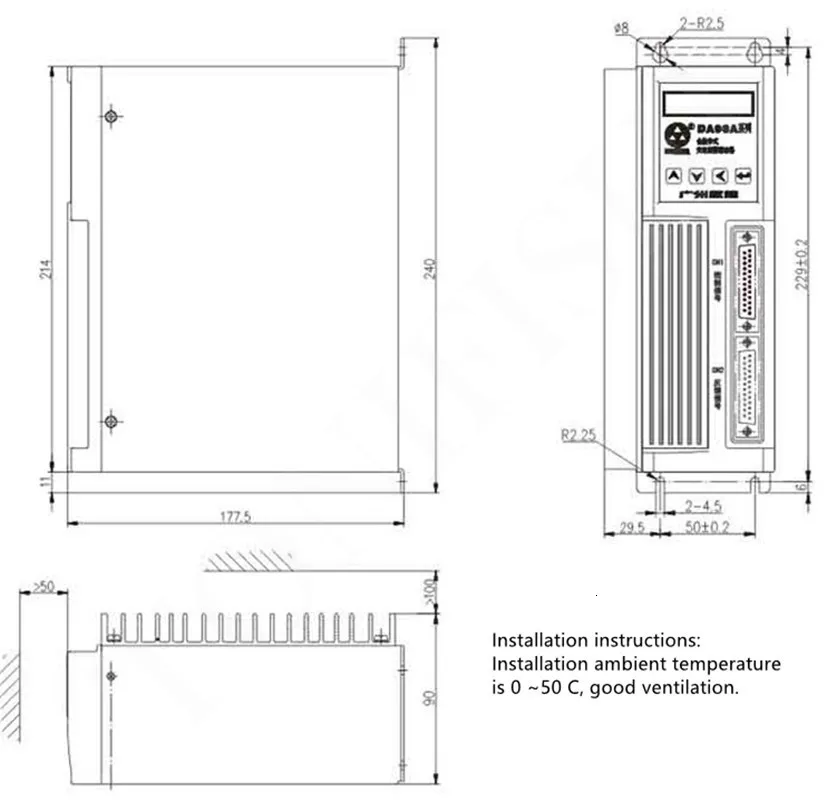

AC Серводвигатель с ЧПУ Токарный контроллер заменяет DA98, DA98B, DA98A

Вход Источник питания:

Однофазный или Трехфазный переменный ток

(0,85-1,1) * 220 В, 50 Гц/60 Гц

Трехфазный AC (0,85)

~ 1,1) * 220 В, 50 Гц/60 Гц

Применение окружающей среды

Температура: Работа: хранение при 0 ~ 55:-20 + 80.

Влажность: менее 90% без конденсации)

Вибрация: менее 0,56 (4,9 м/с2), 10 МЗ ~ 60 Гц непрерывная работа

Методы управления: 1. Контроль положения, 2. Контроль скорости, 3. Пробная работа скорости, 4. Работа пробежки

Открытую петлю операции

Рекуперативного торможения: встроенная флеш-память

Управление характеристики:

Частотная характеристика скорости:> 200 Гц

Скорость колебания скорости: <+ 0,03 (нагрузка 0-100%: <

Напряжение питания (+ 0,02*(0,9 ~ 1,1)

(Обучающее значение соответствует номинальной скорости)

Скорость размерное соотношение: 1:5000

Частота импульса: 500 кГц

Управление Входное напряжение:

Servo can 2 аварийный зазор 3 CCW привод ограничение 4 CW привод зазор

Счетчик отклонения Очистка/выбор скорости 1_Instruction импульсное ограничение/скорость

Степень выбор 2

Ограничение крутящего момента CCW CW ограничение крутящего момента

Выход управления: 1. Выход готового сервопривода; 2. Выход сигнала тревоги сервопривода; 3. Позиционирование полной передачи

Выход/скорость на выход

Контроль положения:

Входной режим: пульс + Символ; КНО пульс/CW пульс

Электронное Передаточное отношение 1 ~ 32767/1 ~ 32767

Отзывы о rush 10000 rush/turn

Контроль скорости: четыре внутренних скорости

Функция ускорения и замедления:

Настройка параметров ускорение и время замедления 1 мс ~ 10000 мс (или/мин)

~ 1000 об/мин)

Функция контроля:

Скорость, текущее положение, импульсное накопление, отклонение бит-Менг, двигатель

Крутящий момент, ток двигателя, линейная скорость, абсолютное положение ротора, частота импульса команды, отличная производительность, входные и выходные полные суб-сигналы и т. Д.

Максимальная частота импульса инструкции в положении увеличена до 1 МГц, а Разрешение датчика серводвигателя увеличено до 5000 линий. Улучшена скорость и точность установки, а колебания скорости снижены. Точность управления уровня микрон может быть выполнена с помощью ЧПУ, адаптированной к 0,1 микрон точности инструкции.

Осуществляется контроль скорости передачи данных, улучшены характеристики динамического отклика и снижена следующая погрешность.

Тормозной ток увеличивается и время торможения сокращается. Внешний Тормозной резистор для удовлетворения потребностей высокоскоростного запуска и большой инерционной нагрузки

Удобный емкостный Мини-стилус, служащий также в положении отзывы выход Электрической Лебедки добавляется, которые могут удовлетворить различные требования позиции отзывы эквивалент контроллер.

Обеспечивает специальное программное обеспечение, которое интегрирует функцию управления одной оси, и может завершить одноосный цикл движения без верхнего компьютера.
