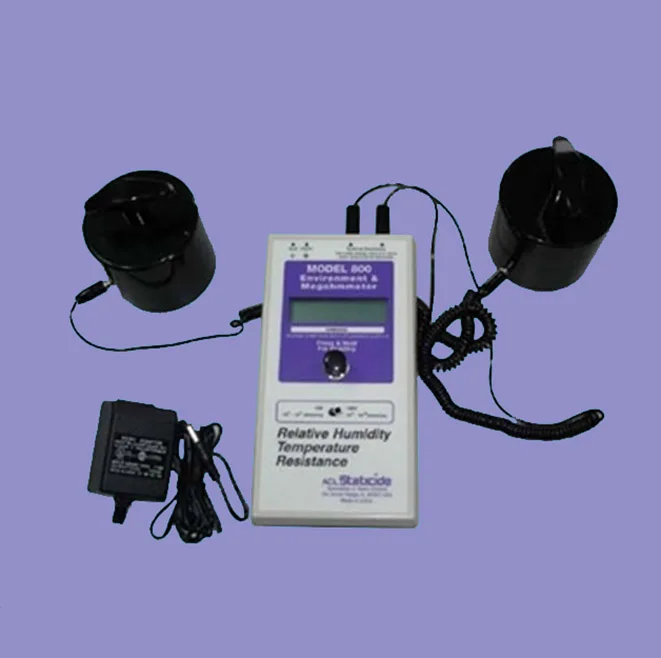

ACL-800 цифровой дисплей молоток тестер поверхностного сопротивления

Описание

Тип: цифровой измеритель сопротивления дисплея бренд: ACL США
Модель: ACL-800 Диапазон измерения: 100 (м
Испытательное напряжение: 220 (в) Точность: 0,001
Вес: 7 (кг)
Измеряет сопротивление, влажность и температуру.
Измерительное сопротивление поверхности 103-1012 Ом/м2, измерительное сопротивление 103-1012 Ом
· Относительная влажность: 10%-90% RH
· Температура: 0-37,8 °C
· Высокая точность-полный диапазон
· Включая электроды:-2 5 фунтов, 2,5 дюйма RTT, RTG диск электрода
-2 3-дюймовая пленка параллельной поверхности тест полного сопротивления электроды
· ЖК-дисплей с цифровым дисплеем
· Аккумуляторная батарея
· Измерительные коврики, покрытия для пола, Лаки, браслеты, комбинезоны, обувь (бахилы), сумки и контейнеры
ACL-800 Megger разработан в соответствии с EOS/ESD, CECC, ASTM и UL тестовыми правилами для измерения сопротивления или сопротивления всех проводящих, антистатических и электростатических разрядных поверхностей. Простота в использовании, высокое качество и высокая надежность, измеритель может также измерять относительную влажность и температуру, которые влияют на электрические характеристики.
Особенности:
· Измерение сопротивления, температуры и влажности, в соответствии со стандартами ESD, S4.1, S7.1 и S11.11
· 103-1012 Ом/диапазон, может проверить электрические свойства различных материалов.
Весы 10 вольт/100 Вольт для стандартных рабочих поверхностей и полов.
· Пластиковый ящик для защиты прибора, чтобы предотвратить повреждение прибора
· Легкий вес, всего 150Z (425g), легко носить с собой
· ЖК-цифровой дисплей, прост в использовании, прост в чтении
· Функция автоматического отключения питания для продления срока службы батареи
· Автоматическое нулевое возвращение для обеспечения точности
Параллельный электрода, 5 фунтов зонд и встроенный сопротивление зонд, все, что соответствует стандартам ASTM, EOS и CECC стандартов
· Мы предоставляем один год гарантийного
· Сделано в США, гарантия доверия, качества и обслуживания
· Отслеживание NIST, гарантия ISO9000
· Сменный зонд для продления срока службы
· 9 V DC или nicd, перезаряжаемый аккумулятор или трансформатор переменного тока, общий в США и за рубежом.
ACL-800 Мегаомметр Управление руководство
Перед измерением сначала убедитесь, что поверхность, которую необходимо проверить, чистая и не загрязняющая.
Во-первых, сопротивление поверхности: (Удельное сопротивление поверхности)
1, метод сопротивления параллельного зонда (метод сопротивления параллельного зонда)
Метод измерения сопротивления параллельного зонда-это метод измерения, соответствующий стандарту EOS/ESD-S11.11-1993, который является быстрым методом измерения значения сопротивления плоского однородного материала. Этот метод также подходит для измерения многослойных материалов, но условия температуры и влажности в момент измерения должны быть указаны в отчет о значениях сопротивления.
A. Поместите часы на поверхность объекта для измерения.
B. Отрегулируйте переключатель в желаемое положение напряжения (10 вольт или 100 Вольт)
C. Нажмите и удерживайте кнопку измерения с помощью нажатия примерно 5 фунтов. ЖК-экран будет отображать измеренное сопротивление поверхности, температуру и относительные Значения влажности. Весь процесс измерения составляет приблизительно 15 секунд.
Блок поверхностного сопротивления-ом
Температура блок съемки
Относительное устройство для поддержания уровня влажности-это процент
В каждом измерении, после нажатия кнопки измерения, ACL-800 будет непрерывно отображать значение измерения обрезки. В течение примерно 40-5 секунд после выхода кнопки отображается последнее измеренное значение.
2, концентрическое кольцо зонда метод удельного сопротивления (концентрическое кольцо зонда опционально)
Подключите кабель в два гнезда 3,5 мм на измерителе и подключите разъем banana к концентрическое кольцо зонда (опционально). После размещения зонда на поверхности объекта, который будет протестирован, нажмите кнопку около 15 секунд, правильная температура и относительная влажность будут отображаться на ЖК-дисплее. Правильное значение сопротивления поверхности на ЖК-дисплее увеличено на 10. Блок Ом/
Например, кристаллический экран показывает 3,5 × 104 Ом фактическое значение импеданса 3,5 × 105 Ом/
Во-вторых, измерение сопротивления поверхности (точка-точка) (измерение сопротивления поверхности (RTT)
Этот метод измерения состоит в измерении сопротивления между двумя точками независимо от грунта в соответствии с требованиями EOS/ESD-S4.1 измерений. Результаты измерений, полученные этот метод измерения обрабатываются между измеренные значения реальным товаром и его двух 5 фунтов зондов. Расстояние зависит от таких факторов, как правильная процедура измерения, и каждый раз испытание производится в одинаковых условиях измерения.
A. Подключите разъем в двух 3,5 мм разъемы может иметь разный метраж, и подключите контрольные выводы вилки типа «банан к двум 5 фунтов зондов.
B. Поместите два зонда на поверхность объекта, которые будут проверены в соответствии с методом измерения.
C, выберите требуемое значение напряжения (10 или 100 Вольт)
D. Нажмите переключатель, пока не появится выбранное значение напряжения (10 вольт или 100 Вольт). Удерживайте переключатель до тех пор, пока не будет измерено сопротивление (в ом). На ЖК-дисплее отображается относительная влажность и температура.
В-третьих, измерение сопротивления поверхности к земле (RTG) (измерение сопротивления поверхности к земле (RTG)
Этот метод измерения используется для измерения сопротивления поверхности между точкой на поверхности объекта и другой точкой заземления на поверхности. Метод измерения соответствует стандарту измерения EOS/ESD S4.1.
A. Вставьте один конец из двух проводов в двух 3,5 мм гнездам, затем подключите один из них к защищенный зажим «крокодил», а другая-в 5 фунтов диск зонд.
B. Подключите зажим типа крокодил к известной заземленной точке и поместите дисковый зонд на поверхность объекта, чтобы быть протестированным в соответствии с требованиями измерений.
C. Нажмите кнопку измерения, пока на дисплее не будут отображаться сопротивление (в Ом), относительная влажность и значение температуры. Результаты измерений соответствуют стандартам EIA, EOS/ESD, ANSI, IEC-93, CECC, ASTM для материалов с высоким сопротивлением. Для того чтобы обеспечить измерение высокоточных результатов измерений, следует принимать меры для того, чтобы не совпадать с двумя проводами, и не трогать зонд, свинец и предмет под испытанием.
1. Почему важно измерение температуры и влажности?
Температура и влажность непосредственно влияет на электрические свойства измеряемого объекта. В условиях низкой температуры и влажности, сопротивление объекта значительно увеличится, статический заряд будет медленным, и время увеличится. При высокой влажности поверхность объекта будет condense или adsorb тонкой пленкой воды. Эта гигроскопичность повышает электропроводность материала, особенно для материалов, которые поглощают влагу. По мере увеличения температуры поток свободного электричества увеличивается, тем самым увеличивая электропроводность материала, особенно тех материалов, которые включают углерод черный, оксиды металла, металлы или другие проводящие материалы. Когда температура низкая, материал генерирует внутренний стресс, который увеличивает расстояние между проводящими добавками, тем самым увеличивая его электрическое сопротивление. Поэтому необходимо понять влажность и температуру. Тестирование материала в условиях высокой влажности, он может пройти все измеренные индикаторы, но когда пользователь покупает материал и использует его при низкой влажности или температуре, он может не соответствовать требованиям, таким образом, в результате чего отходов. И потери. Другая причина, по которой температура/Влажность должны быть измерены и записаны, заключается в том, что ANSI/ESD Association и Европейский CECC также распознают воздействие температуры/влажности окружающей среды и требуют, чтобы эти данные были измерены и записаны В своим меркам.
Например: на защитной рабочей поверхности ESD DS4.1 ESD, раздел 6.2.4 и ESD S7.1-1994 параметры импеданса материала, секции грунтовых материалов 5.2.4 и 5.3.3 требуют, "одновременно сообщите температуру и температуру теста относительной влажности".
ANSI/EOS/ESD-S11.11-1993 измерение сопротивления поверхности для электростатического разряда плоских материалов раздел 11.0.B. "Время регулировки, относительная влажность и температура."
Эти данные должны быть измерены и записаны одновременно, чтобы избежать ошибок, и производители, дистрибьюторы и сотрудники по продажам и пользователи должны знать о влажности окружающей среды и температурных параметрах, чтобы избежать отклонения или скрапания некоторых материалов.
2. Почему или при каких условиях следует измерять одновременно при 10 и 100 Вольт?
В прошлом люди должны были измерять сопротивление и должны были следовать ASTM D264, ASTM 991A или NFPA 56A или 99. Измерение этих напряжений при напряжении 500 или 1000 Вольт оказывает определённое воздействие на безопасность экспериментатора, поэтому рекомендуется измерять на 9 вольт с меньшим экономичным измерительным прибором. Тем не менее, при 9 вольтах точность трудно гарантировать, когда сопротивление больше 107 Ом, и полученные результаты неточны. И, наконец, Association ESD стандартизирует процесс измерения.
Стандартная процедура устанавливает, что когда значение импеданса больше 106 Ом/оно должно быть измерено При стабильном напряжении 100 Вольт. Когда значение импеданса меньше 106 Ом/должно быть использовано измерение 10 вольт. Это положение описано в стандартах ANSI/EOS/ESD DS4.1, S7.1 и S11.11.
3. Почему цифровой дисплей лучше аналогового или двухфазного (светодиодный) дисплея с подсветкой?
Аналоговый дисплей труднее читать, и светодиодный дисплей более трудно определить.
4. Может ли счетчик использовать перезаряжаемую батарею?
Высшему разряду.
5. Могу ли я использовать может иметь разный метраж, без какого-либо внешний зонд?
Да, есть встроенные или параллельные зонды на нижней части счетчика, и единица измерения Ом/сопротивление поверхности может быть измерено быстро, в полном соответствии с ASTM D-257 методы тестирования, и требует давления около 5 фунтов.
6. Когда кнопка будет выпущена, чтение все еще отображается, будет ли аккумулятор потребляться?
Не будет.
7. Производится ли счетчик в США, Великобритании или на Дальнем Востоке?
Инструмент Сделано в США, с надежной гарантией качества и быстрой доставкой.
8. Если вы измеряете непрерывно, должен ли вы возвратиться к нулю?
Нет, счетчик автоматически возвращается к нулю.
9. Что такое RTT, RTG и каковы отношения с импедансом?
RTT является сопротивлением между двумя точками, RTG является сопротивлением от точки до земли, и сопротивление является лучшим способом определить, является ли продукт эффективным в фактическом использовании.
10. Могу ли я использовать счетчик, когда батарея низкая?
Да. Счетчик отображает «низкую батарею», если батарея низкая. Но даже в этом случае счетчик все равно даст точное чтение. Когда батарея достаточно низкая, чтобы гарантировать стабильный выход 100 Вольт, счетчик больше не будет работать. В это время батарея по-прежнему использует некоторое количество мощности, которое используется для других инструментов, не требующих высокой мощности.
11. При тестировании высокопрочного материала, будет ли измеренное напряжение менее 100 Вольт?
Нет, трансформатор счетчика будет поддерживать постоянный 100 Вольт по всему диапазону сопротивления. То же самое относится и к тесту напряжения 10 вольт.
12. Если параллельный электрод поврежден, его можно изменить?
Высшему разряду.
13. Можно ли использовать счетчик при 220 вольт?
Да, интерфейс 12 вольт снабжен счетчиком. При использовании в 220 вольт, вы должны купить 12 вольт DC/220 вольт трансформатор переменного тока.
14. Если счетчик сломан, его можно отремонтировать?
Гарантия на один год предоставляется, если она не вызвана неправильным использованием или крахом.
15. Когда счетчик доставляется из холодного места в теплое место, когда температура сильно меняется, он должен ждать пол часа, чтобы адаптировать его к экологическим условиям. Поэтому он не будет работать до получаса позже.
16. Какой объем применения счетчика?
Прибор может быть использован для тестирования любого плоский материал, включая инженерное производство, защиту, контроль качества, входящий осмотр, научно-исследовательские и продажи.
17. Для какой отрасли может использоваться инструмент?
Пленка, медицина, чистая комната, Электронная автоматизация, фармацевтика, исследования и покрытия.
18. Какой материал я могу проверить с помощью этого счетчика?
Любой статический заряд материала, включая материалы проводника с сопротивлением более 1000 Ом. Например, коврики, коврики для стола, антистатические напольные плитки, покрытия поверхности, покрытия для пола, сумки, контейнеры, комбинезоны, бахилы, ножные кольца, ремешки на запястье, заземления проводов и т. Д.
19. Какие стандарты соответствует измерителю?
Может иметь разный метраж, соответствует следующим стандартам: EOS/ESD-S4.1, S11.11, S7.1, NFPA-99A, каналом связи, верхним энергетическим уровнем ASTM-D-257, ASTM-F150, военный стандарт, EIA-541 и CECC (Европа).
20. Какие меры следует принять для обеспечения точных измерений, особенно при измерении материалов с высоким сопротивлением (1012 Ом)?
При измерении материалов с высоким сопротивлением не прикасайтесь к проводам или внешним электродам и не допускайте прикосновения проводов друг к другу.
