Купить AD мост весовой модуль/весы сенсор/последовательный порт TTL 232 стабильный

Описание

AD мост весовой модуль/весы сенсор/последовательный порт TTL 232 стабильный

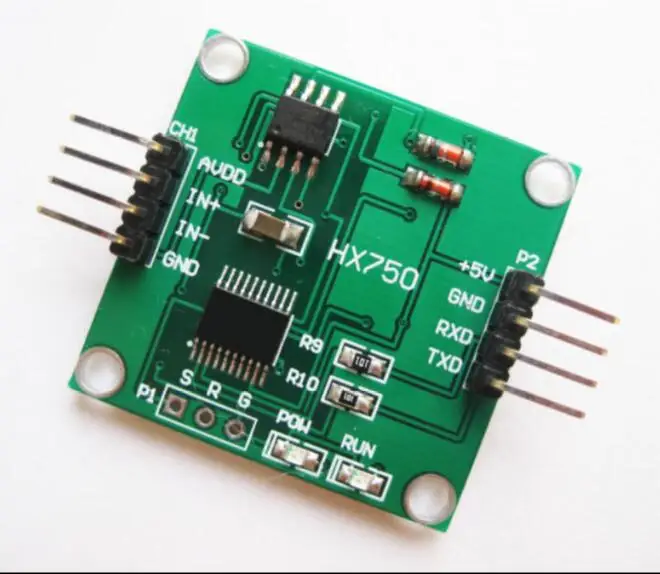

Обзор: материнская плата

1. HX750-электронный измерительный модуль. Его принцип работы состоит в том, чтобы преобразовать измеренные изменения в значениях сопротивления, а затем преобразовать их в электрические выходы сигнала.

2. Модуль связывается с хост-компьютером через TTL232. Преимущества: простая структура, удобное использование, стабильная производительность, надежность, высокая чувствительность и быстрый измеритель скорости.

Применение диапазон:

Широко используется во многих областях, таких как авиация, техника, электроэнергия, химическая техника, строительство, медицина и т. д., обычно используется для измерения силы, давления, смещения, деформации, крутящего момента, ускорения, и т. д.

Технические данные:

1. Дифференциальный вход напряжение: ± 20 мВ (полномасштабный дифференциальный вход напряжение ± 40 мВ)

2. Точность данных: 24 бит (24-бит A/D чип преобразователя.)

3. Частота обновления: 80 Гц (частота освежающих данных)

4, рабочее напряжение: 5В постоянного тока

5, рабочий ток: <10 мА

6, Рабочая температура:-40 °C ~ 65 °C

7, Температура хранения:-40 °C ~ 65 °C

8, размер изделия: 38 мм * 22 мм * 10 мм (длина * ширина * высота)

Протокол связи: (данные-шестигранный код)

Руководство по эксплуатации:

1, последовательный порт, связь Формат: скорость передачи данных 9600, без паритет, 8 бит данных, 1 стоп

2. Примечание: данные являются двумя дополнениями.

Установка и проводки

1. Размер установки и определение проводки: (блок: мм)

P2 проводки Разрешение:

1, 5 В: положительный источник питания модуля (выход 5 В)

2, GND: отрицательный источник питания модуля

3, RXD: приемный конец модуля; подключен к микроконтроллеру (MCU) передающий терминал TXD

4, TXD: передатчик модуля; подключен к микроконтроллеру (MCU) приемник RXD

CH1 определение проводки канала:

1, VDD: электронные весы питания положительный (обычно красный)

2, I +: Электронный неинвертирующий вход (обычно зеленый)

3, I-: Электронный Обратный Вход (обычно белый)

4, GND: электронные весы питания отрицательные (как правило, черные)

Примечание: При использовании, пожалуйста, обратите внимание на полярность блока питания подключен правильно.

Схема модуля и блока проводов:

Примечание: Не подключайте модуль цепи непосредственно к последовательному порту компьютера. Вы должны подключить модуль цепи к сигналу уровня ttl (RS232 к модулю ttl), в противном случае модуль будет поврежден. (Сигнал RS232 отрицательный 15 вольт на положительный 15 вольт, ttl 232 сигнал 0 вольт на положительный 5 Вольт)

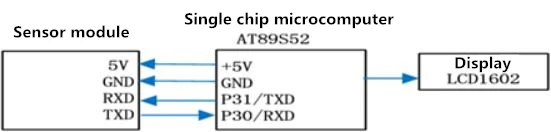

Схема проводки сенсорного модуля и MCU:
