Описание
Основной применение
Обнаружение и контроль движения автомобиля
Гибридное электрическое транспортное средство
Электроусилителя руля
Встроенный стартовый генератор/генератор переменного тока
Промышленный двигатель управления
Процесс контроля
AD2S1205
AD2S1205-это полная 12 плата сбора данных, отслеживающий цифровой преобразователь, встроенный Программируемый генератор синусоидальных волн, чтобы обеспечить разрешение с возбуждением синусоидальных волн.
Вход Sin и Cos преобразователя поддерживает входной сигнал 3,15 v p-p ± 27%. петля трассировки типа II может использоваться для отслеживания входных сигналов и преобразования информации из Sin и Cos входов в цифровой Количества, соответствующие входным углам и расценкам. максимальная скорость отслеживания-это функция частоты внешние часы. AD2S105 имеет диапазон рабочих частот 8,192 МГц ± 25% и максимальную скорость отслеживания 1250 RPS.
Трансформация отслеживания масштаба. Петля трассировки типа II может непрерывно выводить данные местоположения без задержки преобразования. Она также обеспечивает подавление шума и допуски гармонических искажений для справки и входных сигналов.
Системы обнаружения неисправностей. Вина микросхема вольтметра может обнаруживать преобразователь сигнала потери, вне диапазона входных сигналов, входного сигнала несоответствия или отслеживания местоположения потери.
Диапазон входного сигнала. Вход Sin и Cos s поддерживает дифференциальный вход напряжения 3,15 в p-p ± 27%.
Программируемая частота возбуждения. Частоту возбуждения можно легко установить до 10 кГц, 12 кГц, 15 кГц или 20 кГц с помощью контактов выбора частоты (FS1 и FS2).
Формат данных местоположения 3х. абсолютная 12-разрядный Угловое расположение данные могут быть доступны через 12-Разрядный Параллельный порт или 3 последовательный интерфейс. моделирование инкрементного кодировщика принимает стандартный формат a-quad-b и обеспечивает выход направления.
Цифровой пульс на выходе. 12-разрядный, подписанный цифровой ставка может быть доступен через 12-Разрядный Параллельный порт или 3 последовательный интерфейс.
Особенности и преимущества
Полный одночиповый цифровой преобразователь (RDC)
Параллельный и последовательный 12 bit data порты
Системы обнаружения неисправностей
Точность: ± 11 минут дуги
Диапазон входного сигнала: 3,15 V p-p ± 27%
Абсолютное Положение с выходом скорости
Максимальная скорость отслеживания: 1250 RPS
Разрешение: 12 бит
Инкрементный датчик положения моделирование
(1024 импульса/вращения)
Встроенный программируемый синусоидальной осциллятор
Один источник напряжения: 5,00 В ± 5%
Диапазон номинальной температуры: −40 °C до + 125 °C
44 LQFP посылка

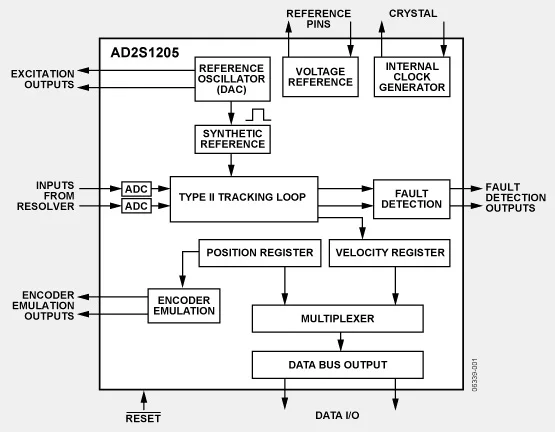

AD2S1205 системы блок-схема
'
