AD7606 модуль сбора данных 16-битный АЦП 8-канальный синхронизации частота дискретизации 200 кГц

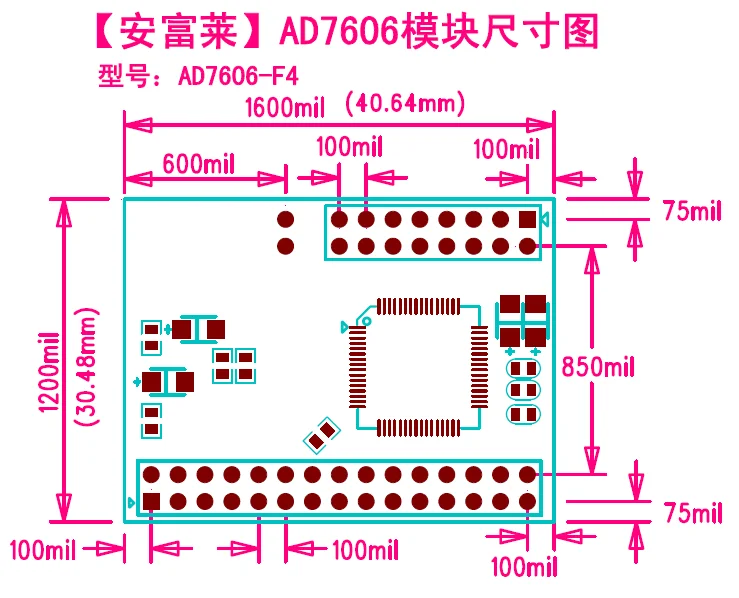

Перемычка режима параллельного порта: R1 подвешен (не вставлен), R2 вставлен резистором 10 K

SPI интерфейс Перемычка: R1 застревает с резистором 10 K, R2 подвешен (не застревает)

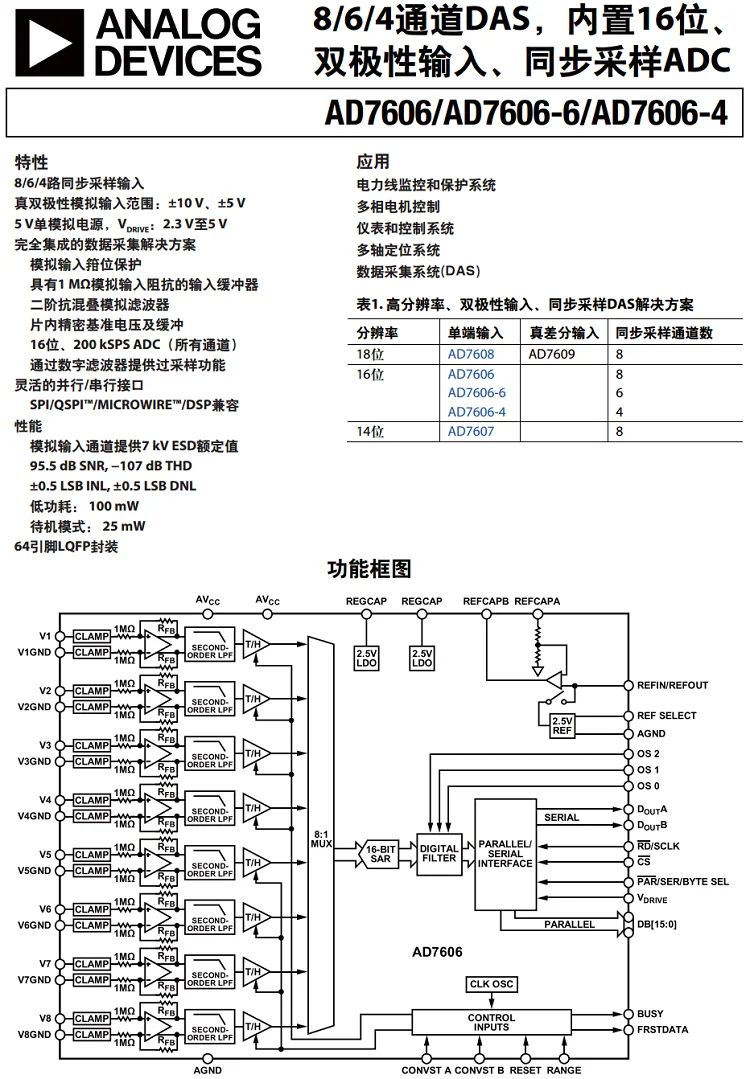

Конфигурация AD7606 проста. Он не имеет внутренних регистров. Диапазон и параметры перенапряжения контролируются внешним IO.

Частота дискретизации контролируется частотой импульса, обеспечиваемой MCU или DSP.

AD7606 должен питаться от одного 5 В.

Уровень интерфейса связи между AD7606 и MCU контролируется ВИО-контактами. То есть, VIO должен подключаться к источнику питания MCU, который может быть 3,3 В или 5 В.

[Модуль расширения, штыревая панель Описание]

OS2 OS2 OS2: Выберите режим перенапряжения для комбинированного состояния.

000 не представляет собой перенапряжения, с максимальной частотой дискретизации 200 киловатт.

001 означает 2 раза перенасыщение, что означает, что оборудование занимает 2 образца и усредняет их

010 означает 4 раза перенасыщение, что означает, что оборудование занимает 4 образца и в среднем их

011 означает 8 раз переназначение, что означает, что оборудование собирает 8 образцов и в среднем их

100 означает 16 раз перенасыщение, что означает получение 16 образцов из оборудования и усреднение их

101 означает 32 раза перенасыщенности, что означает, что оборудование занимает 32 образца и в среднем их

110 означает 64-кратное перенасыщение, что означает получение 64 образцов из оборудования и усреднение их

Чем выше коэффициент избыточной выборки, тем дольше время преобразования АЦП, и тем ниже Максимальная частота выборки, которая может быть получена.

CVA, CVB: контрольный сигнал для начала преобразования AD. CVA определяет каналы 1-4, и CVB определяет каналы 5-8.

Два сигнала могут шататься в течение короткого времени. В общем, вы можете параллельные CVA и CVB.

RAGE: выбор диапазона 0 означает плюс или минус 5 В, а 1 означает плюс или минус 10 в.

RD: чтение сигнала

RST: сброс сигнала

-Блэр: я занят

CS: сигнал выбора чипа

FRST: индикационный сигнал образца Первого канала

VIO: уровень интерфейса связи

Db0-db15: шины данных

[16-битный параллельный режим монтажную схему]

---Ad7606 также поддерживает 8-битную режим шины. Пожалуйста, обратитесь к инструкции AD7606

[Схема осуществления 1 сбора данных по времени]

---Пример SPI, который мы предоставили, принимает эту схему, как показано в bsp_spi_ad7606.c

Осуществлено в сервисной программе прерывания таймера:

Прерывания таймера ПВР:

{

Прерывания выхода на рынок;

Прочитайте результаты выборки 8 каналов и сохраните их в ram; ----> читает последний результат сбора, для непрерывного сбора это не имеет значения

Запуск следующей коллекции ADC; (флип CVA и CVB)

Прерывания возврата;

}

Частота таймера-это частота выборки АЦП. Этот режим не подключает черту занятого времени.

[Схема осуществления 2 сбора данных по времени]

Пример интерфейса 8080, который мы предоставили, использует эту схему, как показано в bsp_ad7606.c

CVA и CVB контакты настроены как режим вывода ШИМ, и цикл установлен как требуемая частота выборки. После>, MCU будет генерировать сигнал преобразования AD с очень стабильным сроком

Установите занятую линию рта, чтобы прервать режим запуска падающего края;

Внешнего прерывания ПВР:

{

Прерывания выхода на рынок;

Прочитайте результаты выборки 8 каналов и сохраните их в оперативной памяти;

}

[Разница между Программой 1 и программой 2 для сбора синхронизации программного обеспечения]

(1) Схема 1 может использовать менее занятую линию, но когда другие сервисные программы прерывания или основные программы временно закрывают Глобальный прерывание, может быть небольшое дрожание в цикле преобразования ADC.

(2) СХЕМА 2 может обеспечить стабильность часов сбора, потому что она генерируется аппаратным обеспечением MCU. Но требуется еще один занятый поток.
