Купить AD7793 изолированный K Тип Модуль термопары Температура образец модуль PT100 холодный спай компенсация

Описание

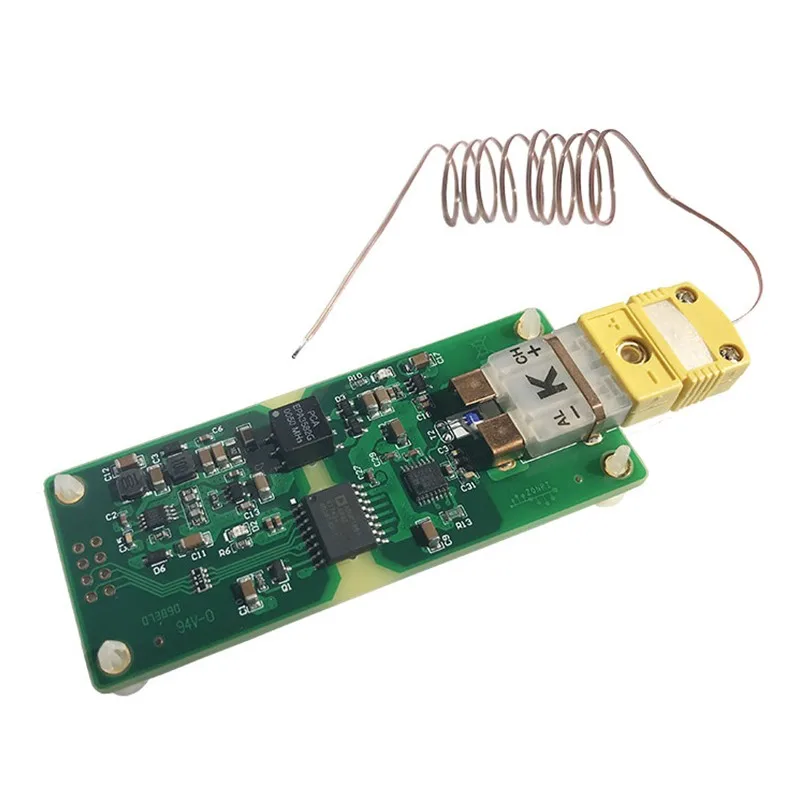

AD7793 изолированный K Тип Модуль термопары Температура образец модуль PT100 холодный спай компенсация

Особенности:
-На основе AD7793, полная система измерения температуры основана на рекомендуемом document ADI CN0206_cn.
-PT100 используется в качестве холодный спай компенсации, и 4-слойные PCB кросс-средняя температура проводки.
-Поддержка широкого входного напряжения 3-9 В постоянного тока. Питание от 3,3 В, его Типичный ток 19ма. Питание от 5 В, обычный ток 12 мА.

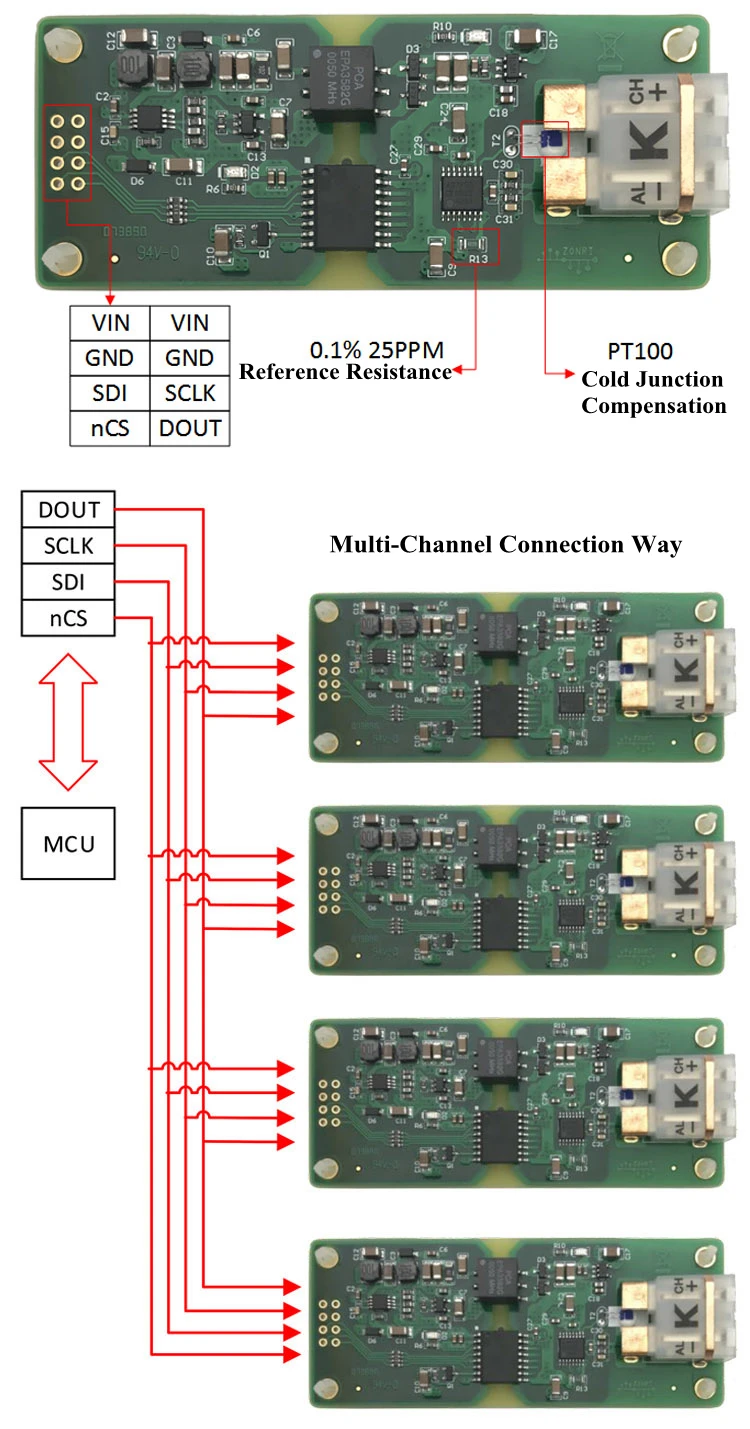

-Интерфейс SPI поддерживает многоканальные приложения SPI.
-Максимальный Термодинамический потенциал при 32 увеличение времени составляет 36,5625 мВ, что соответствует шкале K термопары 881℃.
-Максимальный Термодинамический потенциал при 16 увеличение времени составляет 73,125мв, покрывая весь диапазон измерения термопары K.
-Минимальное напряжение изоляции составляет 2500 В постоянного тока.
-Чип изоляции сигнала ADUM1401.
-Предоставляет аналоговую SPI ссылку программы (STM32F10X).

Вопросы и ответы:
-В: какое Разрешение температуры?
-A: Разрешение температуры составляет около 0,03 градусов, а обычный шум-0,085 градусов. (При закрытой постоянной температуре данные о температурах стабильны, когда нет цифрового фильтра. Амплитуда данных 0,085 градусов. Когда термопара подвержена воздействию воздуха, поток воздуха принесет более 0,2 градусов отскока.)

-В: как он преобразует термоэлектромагнитную силу термопары, которая считывается в значение температуры?
-A: Используйте метод отображения таблицы или метод штуцера для преобразования нелинейной "термо-электромагнитной температуры" в значение температуры.

Посылка включает в себя:
-1 х AD7793 изолированный K Модуль термопары
-1x2X4 Pin Header
