Описание

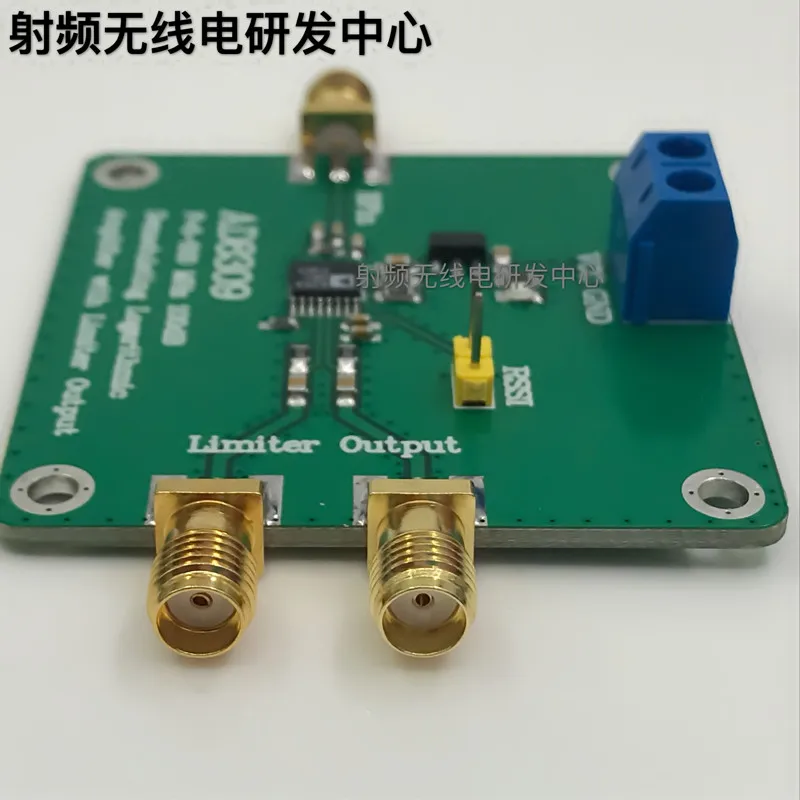

AD8309-это 500 МГц логарифмический детекторный усилитель, основанный на последовательной технологии обнаружения, подходящий для индикации мощности сигнала (RSSI) и обнаружения фазы в сотовой базовой станции, радаре и других применениях радиопередатчика. устройство обеспечивает динамический диапазон 100 дБ, точность ± 0. 4 дБ в средний диапазон 80 дБ, И рабочая частота до 500 МГц. логарифмический выход пропорциональен логарифму входного сигнала, обеспечивая 0,4 в до 2,5 в dc сигналов в диапазоне входного сигнала 100 дБ. устройство также обеспечивает Выход ограничителя, который усиливает входной сигнал на 100 дБ и обеспечивает стабильный выход ограничителя с максимальным отклонением фазы ± 100 ps. Этот выход ограничителя полезен для демодуляции сигналов FSK и PSK модуляции.AD8309 питается от 2,7 в до 5,5 В одиночный источник питания постоянного тока, с типичным энергопотреблением 20 мА, и 16 pin пластиковый TSSOP пакет.Этот продукт может быть использован оценочная плата, пожалуйста, заказывайте со следующим номером устройства: ad8309-eval.Refer в Руководство по продукту для схемы и макета оценочной платы.
Технические характеристики
Полный многоступенчатый лимитер, если усилитель
Динамический диапазон 100 дБ: от-78 дБм до + 22 дБм (Re 50 O)
Программируемый ограничитель усиления и выходного тока отличаются выходом до 10 мА, 2,4 В пиковое значение общее усиление: 100 дБ, полоса пропускания: 500 МГц
Постоянная фаза (типичное отклонение задержки: 680 ps)
Время включения питания: 500 НС, спящий ток: <1 мА
Масштабирование RSSI не отличается от температуры и напряжения питания: Наклон: 20 мВ/дБ, перехлестывание:-95 dBmRSSI линейность: ± 0,4 дБ (до
200 МГц)
Одиночный блок питания: + 2,7 В до + 6,5 В, ток: 16 мА (типичное значение)
Полностью дифференциальный вход, входное сопротивление (RIN) = 1 K Ω, CIN = 2,5 ПФ
