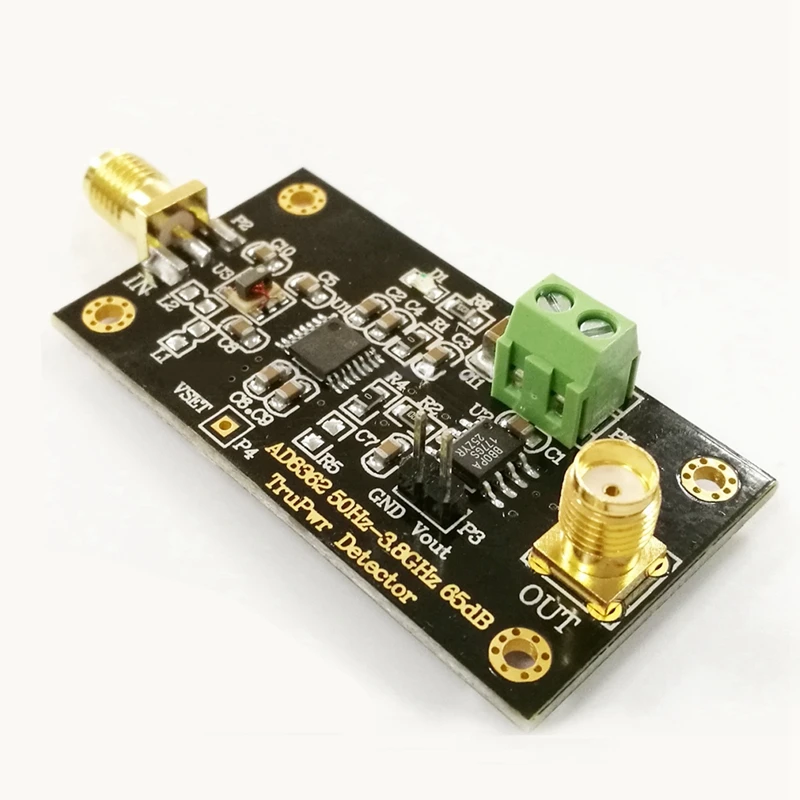

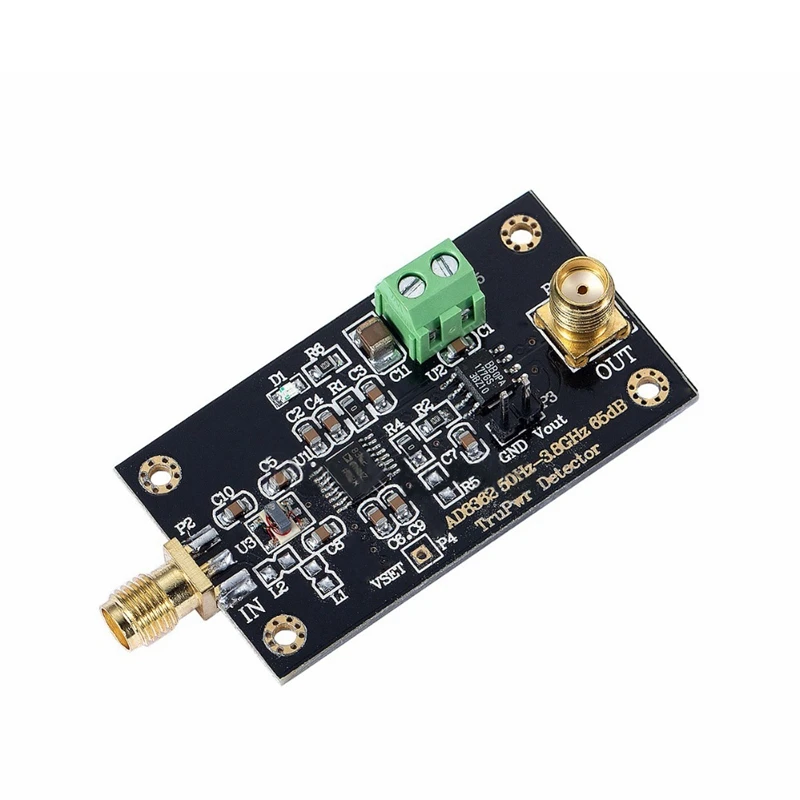

Ad8362 Module To 3.8Ghz Rf Radio Frequency Detector Power Detection Rms Detector Linear Db Output Function Demo Board

AD8362-это настоящий rms-реагирующий детектор мощности, который имеет диапазон измерения 65 дБ. Предназначен для использования в различных высокочастотных системах связи и в инструментах, требующих точного отклика на мощность сигнала. Легко использовать, требуя только один источник 5 В и несколько конденсаторов.
Он работает от произвольно низких частот до более 3,8 ГГц и принимает входы от −52 дБм до + 8 дБм с гребневыми коэффициентами, которые являются типичными для амплитудной амплитуды квадратурной модуляции (QAM) и ортопедические схемы модуляции деления частоты (OFDM).
AD8362 имеет потребление энергии 1,3 мВт при питании от логики высокой, примененной к PWDN pin. Он включается
В пределах 20 мкс до номинального рабочего тока 20 мА при 25 Цельсия. В AD8362 поставляется в 16-выводный TSSOP для работы в диапазоне температур от −40 Цельсия до + 85 градусов Цельсия.
Максимальная мощность на канал: Нет мощности
Основные характеристики:
AD8362 настоящий квадратный детектор питания корня
Результаты обнаружения не зависят от формы сигнала
Может обнаруживать радиочастотную мощность сложного сигнала модуляции, включая CDMA, W-CDMA, 8PSK, QAM и OFDM
Подходит для IS95, CD-MA2000, 3GPP, GSM/EDGE, MMDS и других широкополосных входных устройств
Диапазон напряжения питания: 5 В
Чип Особенности:
Полная, полностью откалиброванная система измерения/контроля
Точное преобразование rms-в-dc от 50 Гц до 3,8 ГГц
Входной Динамический диапазон более 65 дБ: −52 дБм до + 8 дБм в 50 Ом
Форма волны и модуляция независимы, такие как
GSM/CDMA/TDMA
Линейный-в-децибелы выход, масштабируемый 50 мВ/дБ
Погрешность в соответствии с правилами 0,5 дБ
Стабильная температура и поставка всех функций
Работает от 4,5 до 5,5 В на 24 мА
Мощность до 1,3 МВт
Область применения:
Усилитель мощности linearization/петли управления
Передатчик регуляторы мощности
Усилитель сигнала передатчика (TSSI)
Радиочастотный (РЧ) прибор
Цвет: черный
Материал: металл + ПК
Размер: 50 мм * 28 мм
Посылка в комплект входит:
1 * Модуль датчика мощности отклика AD8362
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
