Описание
Описание версии (все обеспечивают исходный код + схема файла PDF):
Тип 1: основная плата AD9833, содержащий Минимальный системный модуль AD9833
Тип 2: AD9833 основная плата + без управление усилителем Базовая пластина
Нижняя пластина управляется AT89S51 + ручка с цифровой индикацией, а Выходной диапазон составляет около 400мв.

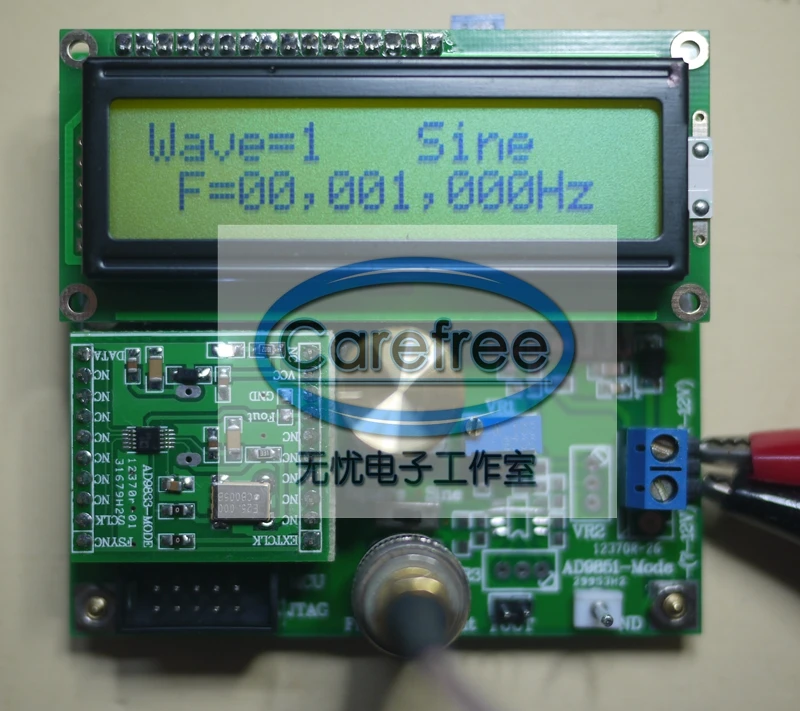

Тип 3: AD9833 основная плата + плата управления с усилителем
Нижняя пластина использует AT89S51 + ручка с цифровой индикацией для управления + высокоскоростной Усилитель, выходной диапазон составляет около 4VPP. блок питания поставляется путем двойное питание плюс или минус 12 В, амплитуду выходного сигнала можно регулировать потенциометром, а смещение выходного постоянного тока также можно отрегулировать.
Тип 4: плата связи
Нижняя пластина может быть подключена к компьютеру, потому что плата не имеет чип последовательного порта USB, поэтому необходимо настроить коммуникационную плату, на самом деле, это плата последовательного порта USB.
AD9833 V1.0Инструкции
Клиенты могут скачать демонстрационные видео:.
Http://pan.baidu.com/s/1eQpFzUU,Функциональный демо-видео
Http://pan.baidu.com/s/1pJmFrtx, введение к функциям
Общее введение модуля ad9850v1.0
1. диапазон управления частотой 0-12,5 МГц (зачаточное значение, принимается кристаллический осциллятор 25 МГц); Выходная амплитуда синусоидальной волны и треугольная волна составляет около 600 mVPP, В то время как выходная амплитуда квадратной волны отрицательная 5VPP. Амплитуда будет уменьшаться после увеличения частоты (для конкретной информации, пожалуйста, обратитесь к диаграмме сигналов некоторых тестовых точек после описания ребенка). Точность шагового шага системы составляет 0,1 Гц.
2. Выход без низкочастотного фильтра и высокоскоростного усилителя; Модуль и пол могут быть разделены, может использоваться отдельно AD9833 модуль, удобный и практичный;
3. Форма выходного сигнала: Синусоидальная волна, квадратная волна;
4. блок питания Baseplate: 12 В; Вход защищен диодом; внутренний стабилизатор напряжения LM7805, если вы используете источник питания 8 в также нормально, потому что источник питания самой системы + 5 В;
5. Режим работы: принять ручка с цифровой индикацией переключатель операции (переключатель ручки работает все функции, пожалуйста, см. Демонстрационное видео для конкретной работы).
6. Выходной интерфейс: Q9 выход и pin.

Схема сигнала части точки измерения модуля AD9833V1.0 (1G измерения осциллографа)
Синусоидальная волна 0,5 Гц

Синусоидальная волна 100 Гц

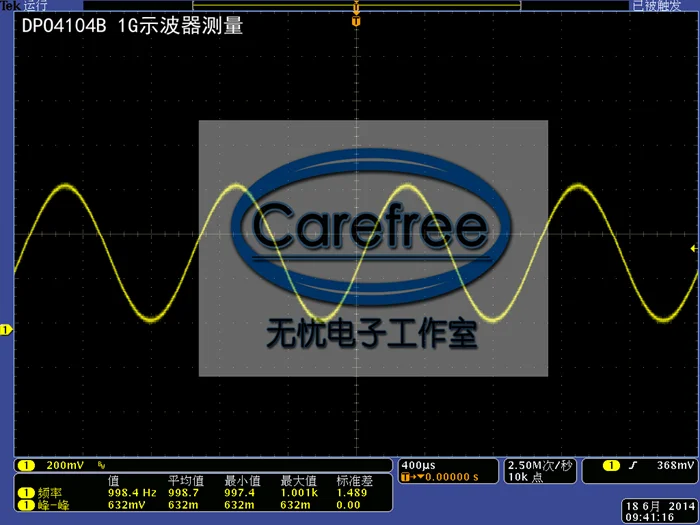

Синус 1 кГц

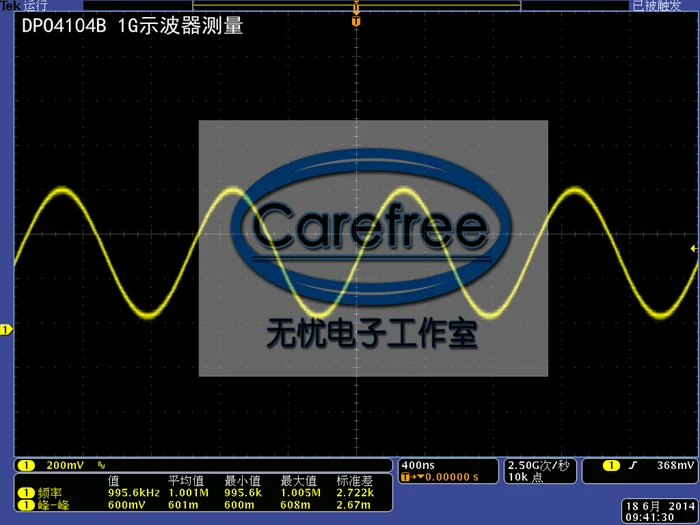

Синус 1 МГц

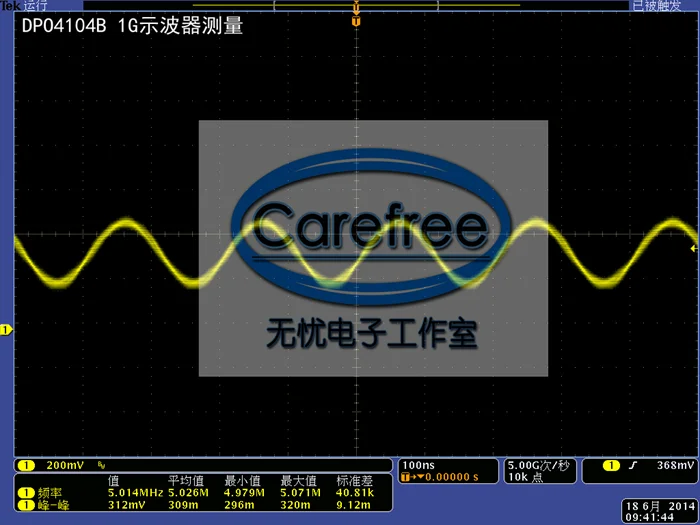

Синуса 5 МГц

Треугольная 100 Гц

Треугольная 1 кГц

Triangular10KHZ

Треугольная 100 кГц

Треугольная 1 МГц

Квадратный 0,3 Гц

Квадратный 100 Гц

Квадратный 1 кГц

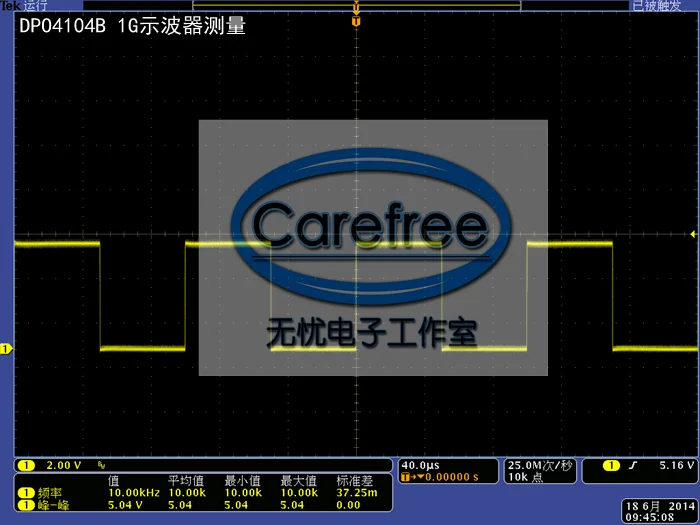

Квадрат 10 кГц

Квадратный 100 кГц

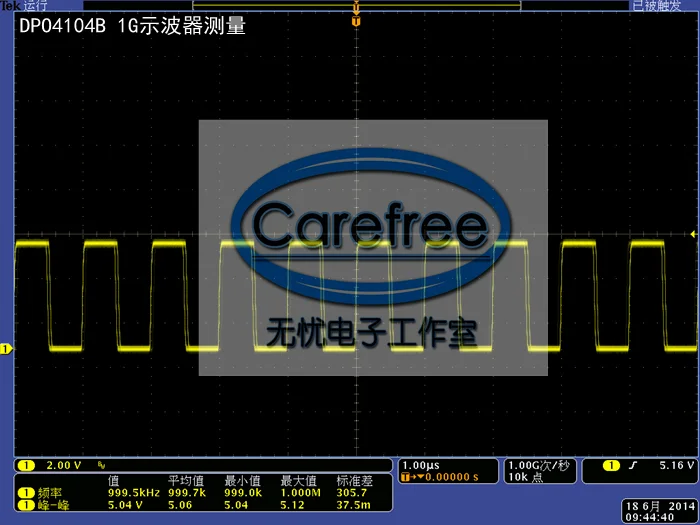

Квадратный 1 МГц

Модуль передачи данных
1Схема модуля AD9833AD9833Модуль схема diagram.pdf
2AD9833V1. 0 модуль без схемы усилителяDDS генераторОбщий принцип схема плинтуса без усиления. Pdf
3AD9833V1. 0 модуль без усилителя программного каналаAD9833Последовательный плюс пол program0.1HZReach12.5MHZ (20140417)
4AD9833 китайские материалы:AD9833Китайский materials.pdf
5KEIL Development environment Links:Keil uVision4
'
