AD9834 частота уборочная машина-40 V2.02A, емкость индуктивности тестер

Описание

Основные компоненты: одночиповый компьютер STM32F103, в результате встроенного контроллера can 2,0 стал самым привычным одночиповым компьютером для большинства инженеров оборудования, функция программирования, очень быстрая работа.

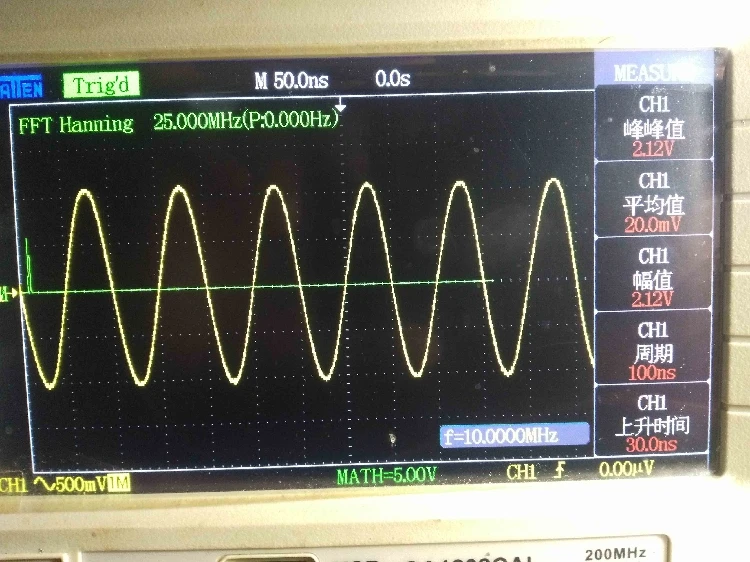

AD9834, типичный чип DDS, цифровой синтетический осциллятор, максимальная внутренняя тактовая частота 100 МГц, подавление соотношения основной волны к гармонической волне (паразитное управление) при полной пропускной способности 50 кГц-40 МГц, может достигать более 60 дБ через простую энергию низких частот (С помощью осциллографа полосы пропускания 200 м можно увидеть плавную и деформированную синусоидальную волну). Измерение является точным, довольно хорошим, низкое энергопотребление, и соответствует OPA695 Высокоскоростной операционный усилитель идеально.

Сверхчастотная производительность ad9834 очень хорошая. При использовании 100 МГц osc фактический ток всей машины не увеличивается. Кажется, что сверхчастотный потенциал очень большой. На самом деле, когда я использую osc150m активный кристалл для превышения частоты до 60 м пропускной способности обнаружения, рабочий ток всей машины не намного больше, чем несколько мА, что не имеет ничего общего с AD9834. Это вызвано блоком питания OSC неограниченный ток, и ограничение сопротивления тока 75 Ом является нормальным.

Принцип работы: источник VFO, состоящий из AD9834, используется для автоматической и быстрой развертки частоты сети двухпортовой цепи по точкам, и получена кривая параметров S21.

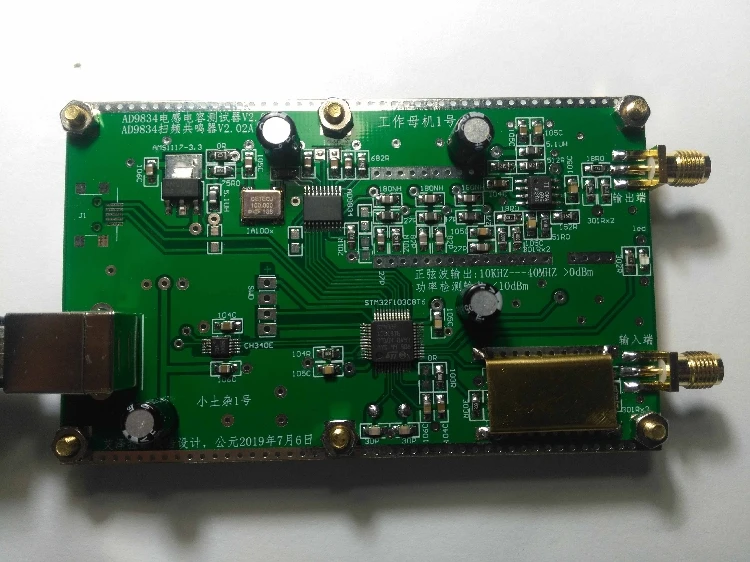

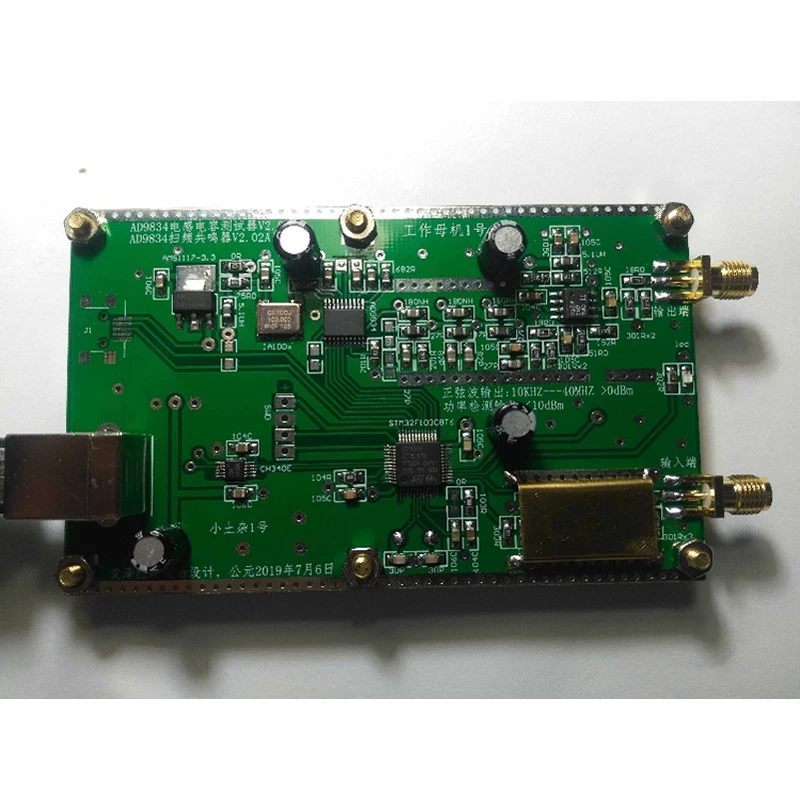

Внешний вид: размер печатной платы 60 мм X 98 мм

Примечание: для того, чтобы адаптироваться к новой OSC 150 МГц в качестве эталонной частоты выборки этого DDS, низкий Пасс 50 кГц-60 МГц частоты подавления зеркала изменяется следующим образом только для справки.

Измерение емкости и индуктивности путем подметания частотной линии (частотно-Амплитудная характеристика кривой) является долгом подметальной машины. По сравнению с частотным спектром, его шаг может быть очень маленьким до 1 Гц. Пропускная способность измерения очень бесполезна. Пропускной способности десятков мегабайт достаточно. Параметры, используемые в высокочастотной емкости и индуктивности, не являются единичными значениями, но также включают высокочастотную диэлектрическую потерю емкости, паразитную емкость индуктивности, Q значение LC и т. Д. путем сравнения линий развертки, измерение производится.

Через линию развертки, вы можете понять связь между значением емкости, значением индуктивности, значением Q и частотой. Эти опыты являются базовыми познаниями для "мага".

Теперь мы сравним патч-индукторы с той же индуктивностью и 0,5 эмалированными катушками. Параллельная цепь LC использует ту же емкость 1000 ПФ для тестирования.

SMD индуктивность 205nhИндуктивность катушки может быть настроена на 205нh, которая является той же гармонической частотой, что и индуктивность чипа.

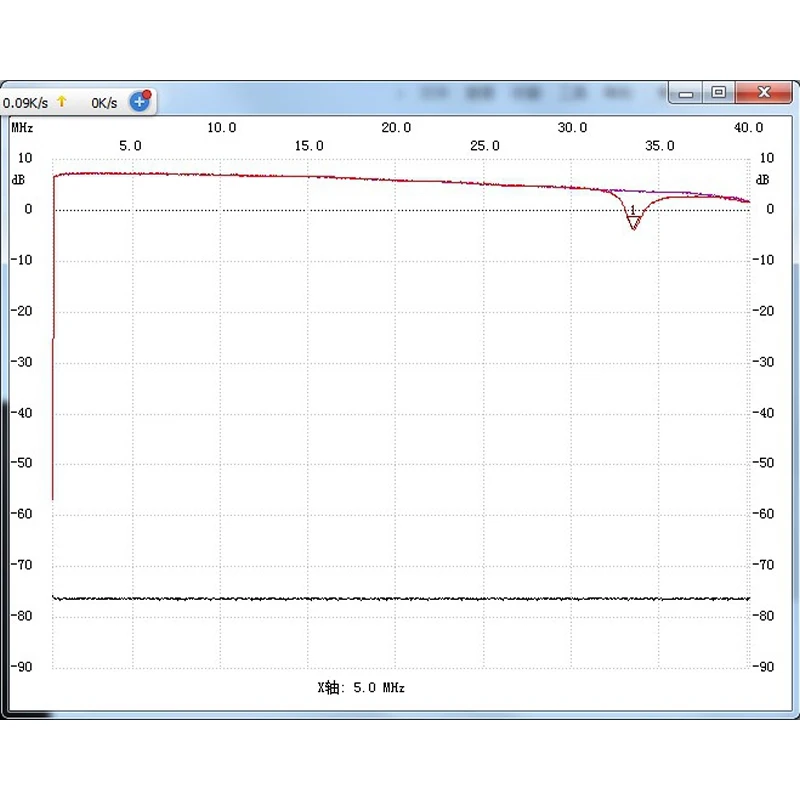

Гармоническая частота петли LC измеряется с помощью феномена чистого сопротивления (максимального сопротивления) в его гармонической точке. Значение Q измеряется путем сравнения глубины "погружения" линии развертки в гармонической точке.

Мы можем видеть, что значение Q петли LC, состоящей из катушек, выше, чем у патч-индуктора. Высокое значение Q выбора частоты LC в осциллирующей цепи означает, что стабильность частоты хорошая.

Вот процесс измерения индуктивности и расчета значения индуктивности с помощью программного обеспечения при измерении значения емкости цепи LC методом подметания линии гармонической точки.

Таким образом, индуктивность 65.55нh может быть точно рассчитана программным обеспечением через известное значение емкости 2000 ПФ в цепи LC.

С другой стороны, емкость измеряется с известной индуктивностью.

Q значение индуктивности (коэффициент качества, прямоугольный коэффициент), потому что существует много факторов, определяющих значение Q (паразитная емкость, Диэлектрическая потеря, потеря железа и процесс), способ сравнения кривой развертки очень интуитивно понятен. Например, измеряется индуктивность 100uh. Для сравнения добавляется самодельная катушка сопротивления 100uh.

Ширина обратно пропорциональна значению Q. Эта индуктивность, безусловно, выше, чем Q значение катушки сопротивления. Коэффициент Q-value, который определяет L (C), является большим.

Сравнение линий развертки, потому что интуитивно понятное легче понять и легче понять.

Измерительный 455 Керамика фильтр

Прямое измерение импеданса 50 Ом (несоответствие)

Высокое сопротивление соответствия

Измерительный 10,7 с украшением в виде кристаллов фильтр

Измерение 8 МГц кристаллического колебания

Выход порта может также выводить частоту точки

Приложение: SMA перемычка 2 шт (20 см в длину); USB линия 1 шт, и файлы отправляются по netdisc.
