Описание

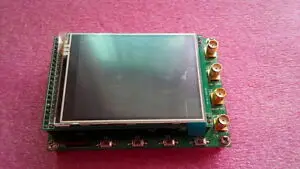

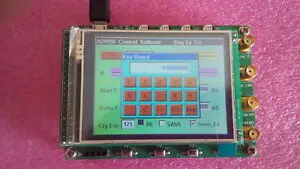

AD9850 DDS модуль с TFT
I. Характеристики модуля:
AD9850 чип-функция введение:
125 МГц тактовая частота
On-Chip высокопроизводительный ЦАП и высокая скорость
Компаратор
ЦАП SFDR> 50 дБ @ 40 МГц A OUT
32-битный настройки частоты Word
Упрощенный интерфейс управления: параллельный байт или серийный
Загрузка формат
Фазы возможность модуляции
+ 3,3 В или + 5 В один источник работы
Низкая мощность: 380 МВт @ 125 МГц (+ 5 В)
Низкая мощность: 155 МВт @ 110 МГц (+ 3,3 В)
II. Измеренная Форма волны модуля:
50 Гц 1 v
1 МГц 1 v
40 МГц 500mv
1 МГц 5 v
10 МГц 5 v
III 、 модуль приложения
Частота/фаза-агиловый синусоидальный синтез
Схема восстановления и блокировки часов для цифровых
Сообщений
Цифровой контроль ADC Encode генератор
Agile гетеродина приложений
IV. Параметры производительности модуля:
Макетная плата поставляется с usb-портом; Выходная частота 0-40 м, разрешение 1 Гц; Выходной диапазон 0-1 Vpp (1 м Высокое сопротивление), амплитуда уменьшится с частотой, и разрешение значения 512. Фазовое Разрешение: 11,25 градусов. Рабочий циклРазрешение: 1024V. Люкс:
1. AD950 whit TFTМакетная плата (STM32F103)Один
2. USB кабель один
3. Программное обеспечение MCU, схема (PDF);
Характеристики
- Бренд
- HQXRTEK
- Тип демоплаты
- Рука
