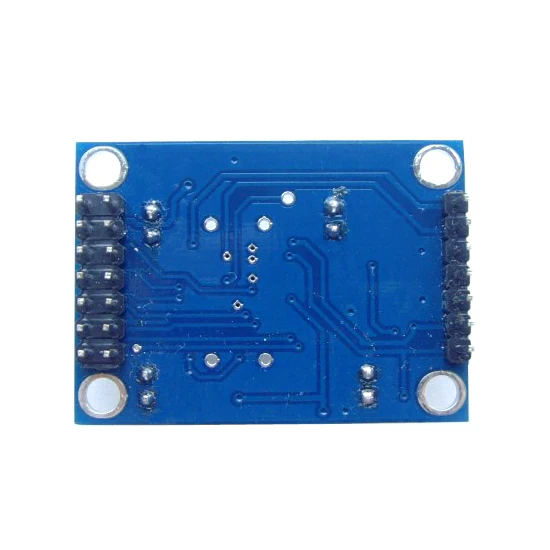

AD9850 AD9850 модуль DDS генератор сигналов

Описание

Основные функции:
* Модуль может выводить синусоидальную волну и квадратную волну, 2 синусоидальные волны и 2 квадратных волн.
AD9850: 0-40 МГц
AD9851: 0-70 МГц
Частота все больше и больше гармоник после 20-30 МГц, сигнал будет все более чистым.
Fang Bo: 0-1 МГц
* 70 МГц фильтр низких частот, так что сигнал SN лучше, чем
* Параллельный порт и ввод данных последовательного порта могут быть выбраны прыжком
* Генерирует DA benchmark pin (PIN12) приводит для облегчения применения регулировки амплитуды выходного сигнала.
* Исходное входное напряжение компаратора генерируется переменным резистором, и рабочий цикл может быть получен путем регулировки сопротивления
* Модуль AD9850 использует активный кварцевый генератор 125 МГц, модуль AD9851 использует активный кварцевый генератор 30 МГц

Основное отличие AD9850 от AD9851
* AD9850 тактовая частота до 125 МГц, AD9851 тактовая частота до 180 МГц. Самая высокая Выходная частота AD9851 выше, чем AD9850.
* AD9850 без 6 Октав, AD9851 есть

Предоставление соответствующей информации: примеры процедур, схемы, DDS информация

Поскольку этот модуль включает в себя много профессиональных технологий, мы не предоставляем конкретную техническую поддержку, пожалуйста, поймите!
