Описание
Версия Описание(Все обеспечивают исходный код + схема файла PDF):
Тип 1: основная плата AD9850, содержит Минимальный системный Модуль AD9850

Тип 2: основная плата AD9850 + управление усилителем нижняя доска
Нижняя доска управляется AT89S51 + ручка с цифровой индикацией, и выходной диапазон составляет около 1000мв.

Тип 3: AD9850 основная плата + управление усилителем нижняя доска
Нижняя доска использует AT89S51 + ручка с цифровой индикацией для управления + высокоскоростной Усилитель, выходной диапазон составляет около 4VPP.Блок питания поставляется путем двойное питание плюс или минус 12 В, амплитуду выходного сигнала можно регулировать потенциометром, а смещение выходного постоянного тока также можно отрегулировать.

Тип 4: Плата интерфейса связи USB
После преобразования платы связи, нижняя пластина может быть подключена к верхней части компьютера, потому что плата не имеет чип последовательного порта USB, поэтому необходимо настроить коммуникационную плату, на самом деле, это плата последовательного порта USB.
Клиенты могут скачать демонстрационные видео:
Http://pan.baidu.com/s/1sjAUYnz, функциональное демонстрационное видео
Http://pan.baidu.com/s/1eQf6d5C, руководство по эксплуатации
Общее введение модуля ad9850v1.0
1. диапазон контроля частоты 0-40 МГц; выходной диапазон составляет около 1VPP, и диапазон будет уменьшаться после увеличения частоты (для конкретной информации, пожалуйста, ознакомьтесь с волнами некоторых тестовых точек после описания ребенка);
2. Фильтр низких частот без усилителя высокой скорости; Модуль и нижняя пластина могут быть разделены, и Модуль AD9850 можно использовать отдельно, что удобно и практично.
3. Форма выходного сигнала: Синусоидальная волна, квадратная волна (квадратная волна может регулироваться);
4. Источник питания: 12 В; Вход защищен диодом; внутренний стабилизатор напряжения LM7805
5. Режим работы: принять ручка с цифровой индикацией переключатель операции (переключатель ручки работает все функции, пожалуйста, см. Демонстрационное видео для конкретной работы).
6. Выходной интерфейс: Q9 выход и pin.
Форма сигнала точек измерения части модуля AD9850V1.0 (1G измерения осциллографа)

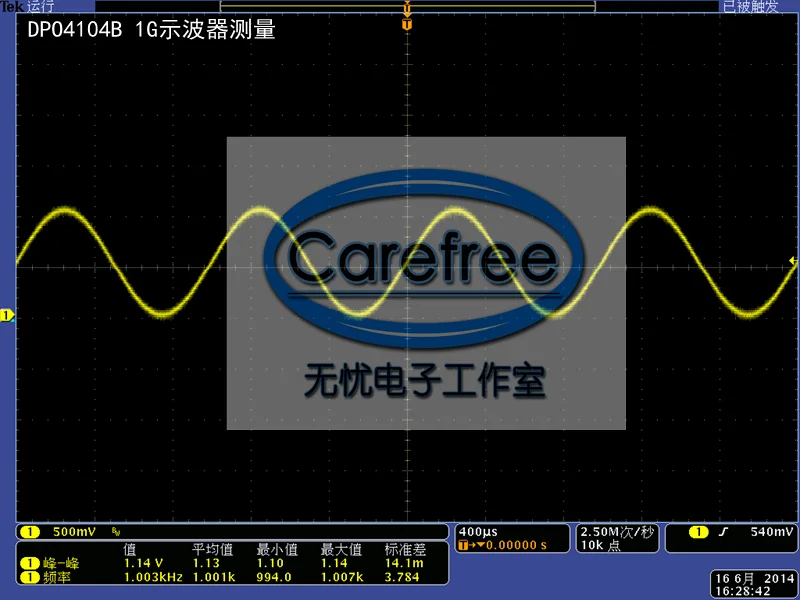

1 、 1KHZ

2, 100KHZ

3 、 1MHZ

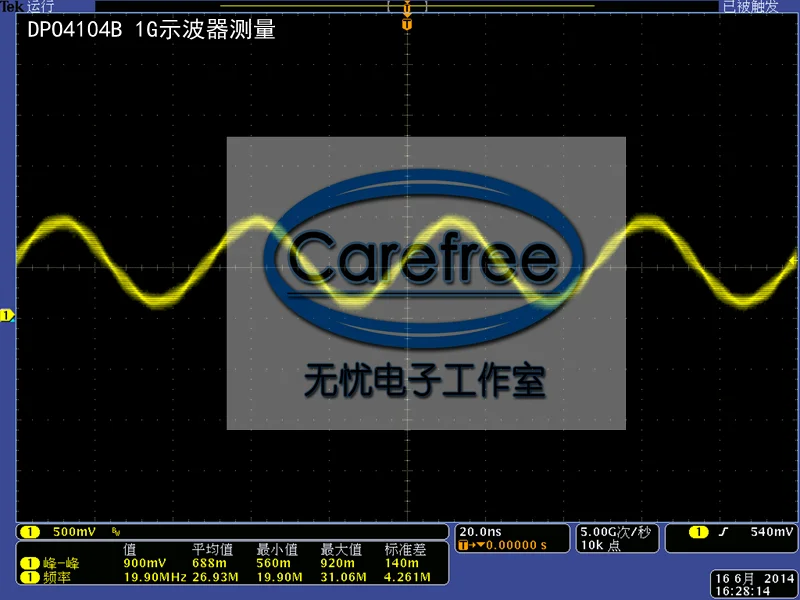

4 、 20MHZ

5 、 30MHZ
