AD9854 DDS модуль DDS макетная плата генератор сигналов

4 043 руб.

Описание

Клиенты могут скачать демонстрационные видео:

Http://pan.baidu.com/s/1mgwmeYO Общее введение

Http://pan.baidu.com/s/1dD25ZO1, процедура плюс интерпретация данных

Http://pan.baidu.com/s/1o6CG0YY, DDSGeneral PC установочный пакет

Модуль инновационные функции:

1) самый маленький размер в промышленности. 6,2 см * 5 см

2) Хорошее тепловыделение, обе стороны имеют тепловыделение.

3) с ЖК-дисплеем 12864, можно установить кнопкой AD9854.

4) STC одночиповый микрокомпьютер, 51 ядро управления, программа легко понять, удобна для вторичного развития.

5) резервный usb-интерфейс для пользователей, который можно использовать в качестве STC загрузчика.

6) Все четыре выхода оснащены фильтрами

7) 3A линейный регулятор напряжения IC отвечает требованиям к большому энергопотреблению AD9854.

Описание:

Модуль состоит из STC микроконтроллер и AD9854ASQ Сигнальная плата, которая подключена 24 pin. блок питания системы находится на одной микрокомпьютерной плате управления, которая может уменьшить помехи к DDS сигналу. Два модуля могут быть закреплены вместе через шестигранную медную колонну, и могут быть закреплены отдельно, что является простым и удобным.

Плата управления 3,3 V тип микрокомпьютер с одним чипом, с помощью STC15L2K60S2 одночипового микрокомпьютера, через USB Последовательный порт загрузки программы, программы с использованием разработки C51, легко понять.

Модель DDS chip выбрана модулем AD9854ASQ. Самые высокие системные часы-300 МГц, а выходной канал-120 МГц ортогонального сигнала и канал квадратного волнового сигнала той же частоты.

Аппаратное обеспечение модуля может выполнять все функции AD9854 (Модуляция и развертка по частоте должны разработать свои собственные процедуры, по умолчанию процедуры доставки являются режимом точечной частоты), краткое введение:

1: одночастотный режим вывода 2 пары ортопедических сигналов

2:4 канал FSK сигнала модуляции выход

3:4 выход модуляции сигнала ASK

4 канала BPSK модуляции сигнала выход

Выход сигнала развертки 5:4, программируемый диапазон развертки

Выход сигнала квадратной волны 6:1

Модульная схема основана на официальных данных ADI, и многие модификации были сделаны из элементов электромагнитной совместимости, электромагнитных помех и гуманности. Детали следующим образом:

1) двойной источник питания: аналоговый источник питания и цифровой источник питания поставляются отдельно. Магнитные бусины используются для разделения заземления, чтобы уменьшить серии помех аналогового сигнала на цифровой цепи, и Эффект заметен в высокочастотной цепи.

2) Гибкое управление: модуль не настраивает ни один процессор, но подключает все провода управления к 2,54 мм двухрядным контактам; с одной стороны, пользователь может выбрать правильный процессор по желанию. С другой стороны, сам модуль с высоким уровнем источник частотного сигнала, и процессор будет зависеть от сильных электромагнитных помех.

3) Гибкий триггер: ТРИГГЕРНАЯ сигнальная линия модулей FSK и OSK не только подключена к контакту, но и срабатывает процессором

4) гибкий выходной прямоугольный сигнал: два входных клеммы внутреннего компаратора модуля могут выбрать IOUT1 и IOUT2 4-битным переключателем dial-code, которая может выводить квадратную волну с 50% циклом работы или квадратной волной с регулируемым циклом работы.

5) тепловыделение: тепловыделение AD9854ASQ является заметным, что также является общей проблемой генератора высокочастотных сигналов; модуль принимает эффективные меры охлаждения в конструкции печатной платы, И затем решить проблему охлаждения чипа с охлаждающим плавником.

6) функция связи USB: CH340 чип используется для осуществления функции связи USB.Может управлять функцией AD9854 через верхний компьютер, LCD12864 жидкостный Кристалл также может отображаться.

Информация о доставке и прайс-лист

1. Предоставьте схему схемы одночиповой микрокомпьютерной платы управления (PDF файл)

2. Обеспечить схему схемы платы DDS сигнала (PDF файл)

3. Предоставляется инженерный код C51 и среда для сбора Keil4

4, включая контрольную панель + жидкий кристалл + AD9854 минимальная системная плата

Физические чертежи и чертежи частичной формы волны

1, набор общей картины: AD9854 основная плата + STC MCU основная плата управления

AD9854 DDS модуль DDS макетная плата генератор сигналов

AD9854 DDS модуль DDS макетная плата генератор сигналов

AD9854 DDS модуль DDS макетная плата генератор сигналов

AD9854 DDS модуль DDS макетная плата генератор сигналов

Физическая схема верхнего компьютера

AD9854 DDS модуль DDS макетная плата генератор сигналов

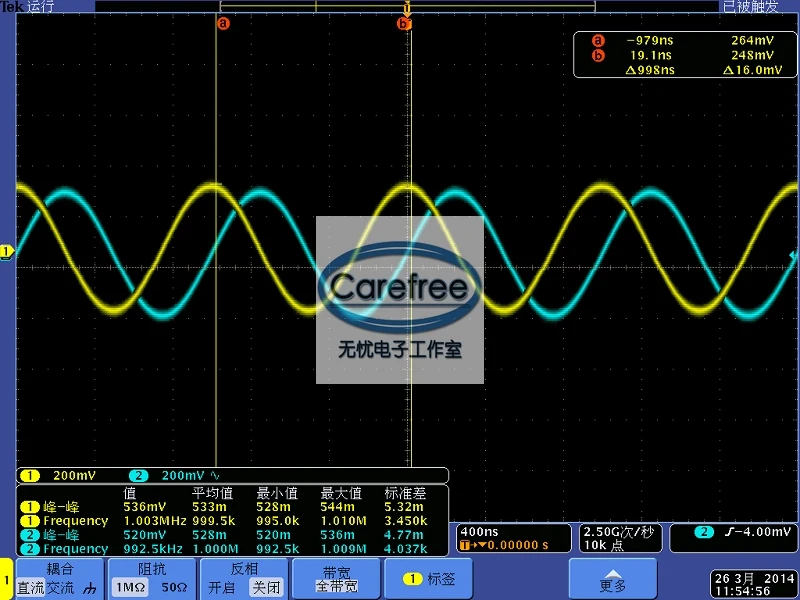

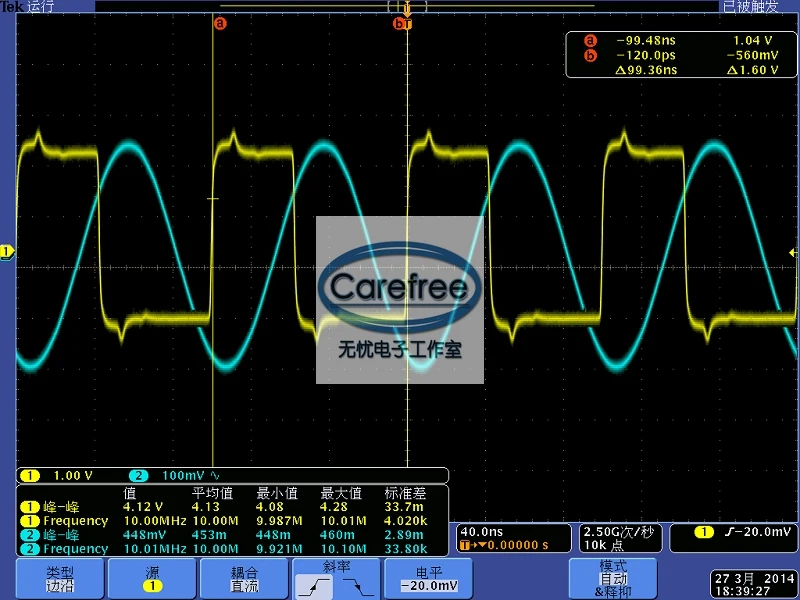

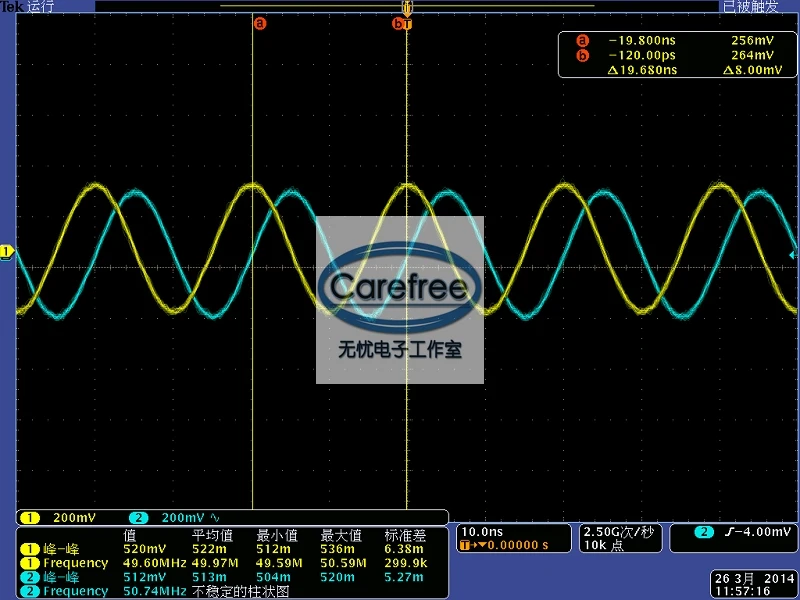

Измерение сигналов

Результаты измерения осциллографа 500 м

Teck DPO4054 измерительный сигнал AD9854

AD9854 DDS модуль DDS макетная плата генератор сигналовAD9854 DDS модуль DDS макетная плата генератор сигналовAD9854 DDS модуль DDS макетная плата генератор сигналовAD9854 DDS модуль DDS макетная плата генератор сигналовAD9854 DDS модуль DDS макетная плата генератор сигналовAD9854 DDS модуль DDS макетная плата генератор сигналовAD9854 DDS модуль DDS макетная плата генератор сигналовAD9854 DDS модуль DDS макетная плата генератор сигналов
