AD9910 модуль 1G DDS модуль поддержка официального программного обеспечения генератор произвольных сигналов

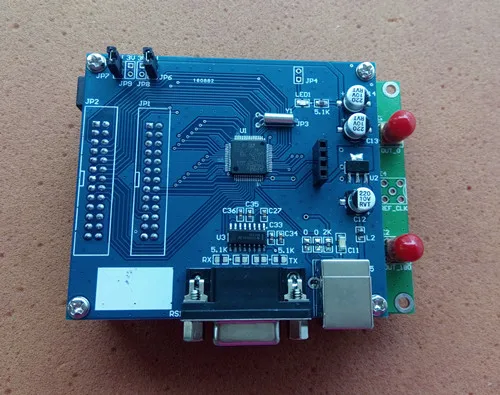

AD9910Modular+STM32Functional оценки доска+ ADIХост компьютерное программное обеспечение

Один. Характеристики модуля:

1. Ad9910 модули построены старшими инженерами, pcbкрасивый внешний вид, разумная компоновка и дизайн, обратите внимание на материалы;

2. Ad9910 контроль всех modulesIOExternal подключения, подходит для клиентов, которым нужна Полная функциональность, используется для вторичного развития。

3. Совместимость большинства функций оригинального программного обеспечения для ПК, может быть realizedad9910большинство функций чипа, быстрое понимание 9910характеристики; основные функции следующие:A. Автоматическая линейная функция сканирования частоты/фазы/амплитуды;B. Поддержка генерации произвольных сигналов;C, 8 видов частоты, режим фазовой и амплитудной модуляции; d, одночастотный режим, поддержка частоты, фазовая, регулируемая амплитуда; e, поддержка RAMoperation, применение очень сложных сигналов;F. С функцией сохранения параметров (официальная версия не имеет этой функции);

4. Модуль adoptionUSBInterface, его можно использовать напрямую. Usbисточник питания, прост в использовании;

5. Ad9910 Введение функции чипа:

A, 1 GSPSInternal тактовая частота (высота is400 MHzAnalog выход), двухполосный дифференциальный выходной сигнал;

B. 14Bit амплитудный регистр, дальность 16384 уровень тонкой регулировки;

C. 32-битный аккумулятор, разрешение частоты 0,23 Гц;

D. 16-битный фазовый регистр, фазовое разрешение 0,0055 градусов;

E. Независимый программируемый выходной ток;

F. Ad9910 принимает advanceddddspatent технологию, значительно снижает энергопотребление;

I. Отличная динамическая Производительность:> 80 дБ

J. Фазовый шум: ≤-125 dBc/Hz @ 1 kHzdeviation (400 MHzcarrier);

K, 8 видов частоты, фазовые и Амплитудные формы переноса;

L. Автоматическая линейная или произвольная функция сканирования частоты/фазы/амплитуды;

M, высокоскоростной параллельный входной порт данных может осуществлять частоту, фазу, прямую модуляцию амплитуды или полюса;

N, ad9910 интегрирующий статикрам, поддерживаемая частота, фазовая сумма/или несколько комбинаций амплитудной модуляции.

O 、Выход tape400MhzLow-pass фильтр;

Смотрите больше функций чипа sad9910ofdatasheet 。

ДваМодульная измеренная Форма волны:

50 Гц чистая Синусоидальная волна

1 м Синусоидальная волна

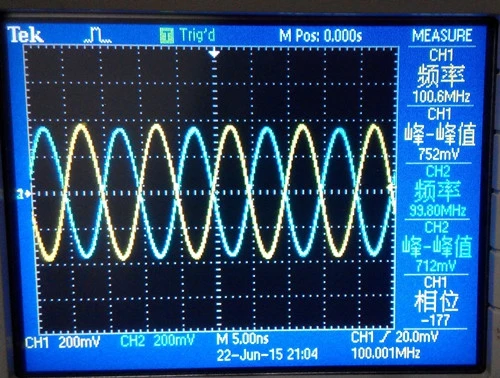

100 м Синусоидальная волна

200 м Синусоидальная волна

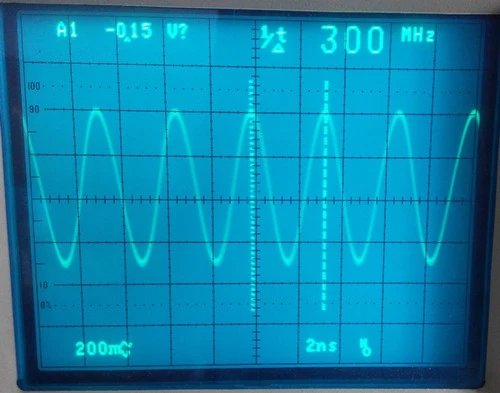

300 м Синусоидальная волна

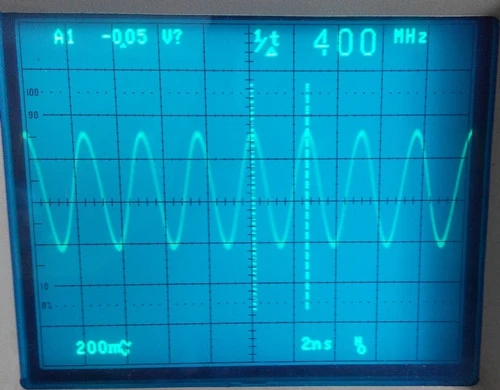

400 м Синусоидальная волна

Три. Применение модуля:

1. Agile local oscillator (LO) Частотный синтез

2. Программируемый генератор часов

3. Для радаров и сканирующих систем sfmfm источник

4. Испытательное и измерительное оборудование

5. Драйвер акустооптического устройства

6 、 модулятор поляризяции

7. Быстрый скачок частоты

8 、 AD9910ЧипУчебы;

Четыре. Параметры производительности модуля:

1. Оценочная плата andAD9910Modules-это all5 Vpower, он может быть передан напрямую. USB (5 Vpower питания) или оценочная плата heelad9910 Module independence5 Vpower питания (Если рабочая частота является высокой или длительной, предлагается принять последний метод питания.);

2. Частота выхода 0 --- 400 м,Разрешение является0,23 зор выше;

3. Выходная amplitude0-1VPP (1 MHigh сопротивление), амплитуда уменьшается с частотой, разрешение уровня is16384.

4. Разрешение фазы: 0,0055 градусов

Пять 、 комплект:

1 、 AD9910Modular 1 блок

2. Функциональная оценочная плата 1 блок

3. USBLine один Артикул

4. Программное обеспечение PCcontrol + схема ad9910 (PDF);
