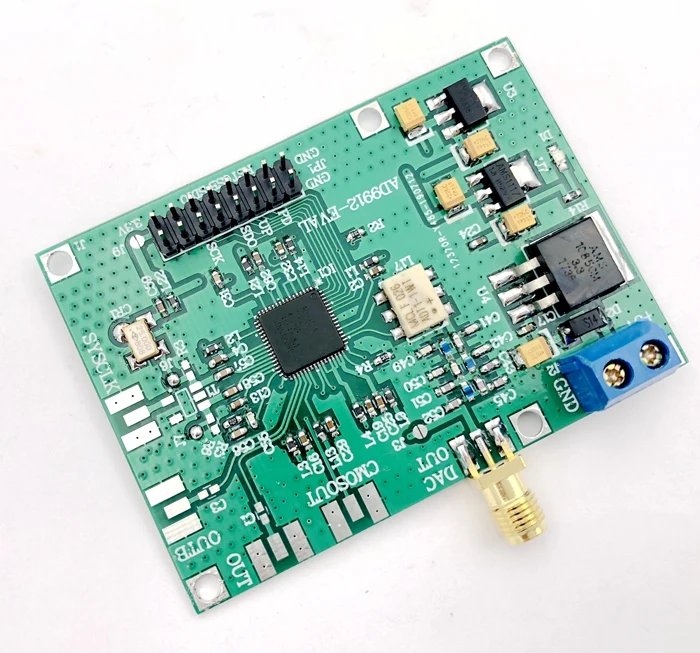

AD9912 Частота развертки 1GSPS частота 400 МГц синусоида выход DDS синтез

AD9912 Модуль Инструкция по эксплуатации

Ссылка: https://pan.baidu.com/s/1mR8526s1LhQOujJpTqadzw
Добыча Код: 6o0v

Введение в AD9912 чип

Модуль показателей

Напряжение питания: + 5 V/400mA

Выходная частота: 1 Гц-400 МГц

Поддержка точечной частоты и режима развертки, Минимальный шаг 1 Гц, Минимальный интервал времени 1 мс,

Выход амплитуда управления слово 0-1023 соответствует Выход амплитуда 280mvpp-1.1 VPP (50 Ом)

Аппаратная поддержка внешние часы вход, выход CMOS, высокая-с различными скоростями выхода порта

Предоставьте справочный код и схему PDF для вторичного развития

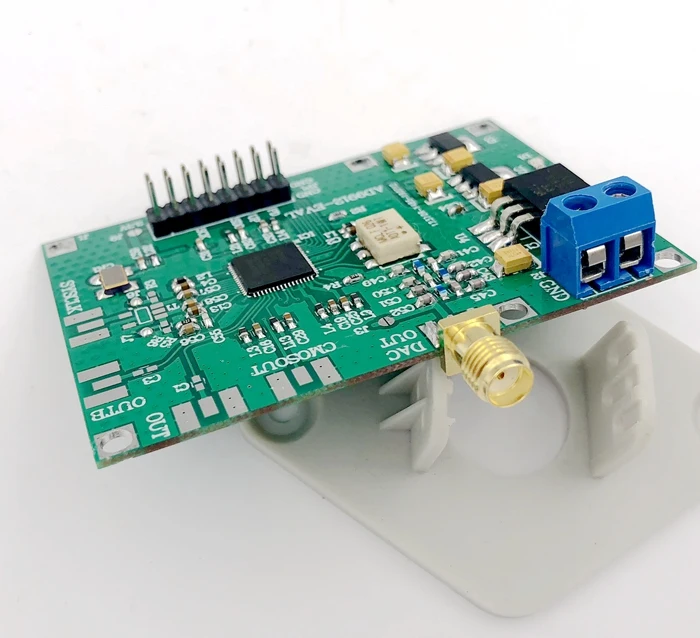

Основная плата

Основная плата + STC 15 Вт основная плата управления

Частичное измерение сигналов

Последовательный порт, Связь протокол

Общая структура протокола принимает командную линию, скорость передачи данных составляет 115200bps, исконный разбор осуществляется, и затем результат возвращается. Команда ограничена строчными буквами a ~ z, цифрами 0 ~ 9, конечным символом каждой команды является «#» (гексадецималь означает «0x23»), и максимальная длина команды составляет 15 символов (включая «#»).

W команда (запись данных на главный пульт управления)

1. Команда W1: Установите значение частоты 1 (частота запуска или частота точки)

Формат: w1xxxxxxxxx #, всего 11 байт;

Где "XXXXXXXXX"-это значение частоты, указанное в 9 числах, например:

W11000000000 # означает, что установленная частота 1000000000 кГц (100 МГц);

2. W2 команда: установить значение частоты 2 (частота окончания)

Формат: w1xxxxxxxxx #, всего 11 байт;

Где "XXXXXXXXX"-это значение частоты, указанное в 9 числах, например:

W11000000000 # означает, что установленная частота 1000000000 кГц (100 МГц);

3. Команда W3: Установите значение частоты 3 (span)

Формат: w1xxxxxxxxx #, всего 11 байт;

Где "XXXXXXXXX"-это значение частоты, указанное в 9 числах, например:

W11000000000 # означает, что установленная частота 1000000000 кГц (100 МГц);

4. Команда Wt: Установите значение частоты 1 (значение шага)

Формат: wtxxxx #, всего 11 байт;

Где "XXXX"-четыре цифры, отражающие значение времени в ms, например:

Wt0001 # означает, что установленная частота составляет 1 мс;

5. Wv команда: установить значение частоты 1 (значение амплитуды)

Формат: wvxxxx #, всего 11 байт;

Среди них «XXXX»-это 4 цифры, символизирующие амплитудное управляющее слово, которое не имеет размерного количества и только отражает выходное значение ЦАП DDS, например:

Wv0001 # показывает, что выходной ток AD9912 относительно мал, около 280 mVpp;

Wv1023 # показывает, что выходной ток набора AD9912 относительно большой, около 1100 mVpp;

Хост отправляет данные на верхний компьютер (значение ответа)

Возврат "Ок $" после получения правильных данных
