AD9958 AD9959 четыре канала DDS модуль STM32 источник сигнала обучения модуль V3

Модуль DDS для ЖК-экрана AD9958/59

1. характеристики модуля:

1, AD9958/59Модуль изготовлен старшими инженерами, печатная плата выглядит красиво, макет и дизайн разумны, материал является модным;

2.AD9958/59-Двухканальный/четырехканальный независимый выход, Выходная частота: 1 Гц-200 МГц, разрешение фазы: 1 градусов, разрешение амплитуды: 1/1024, выше указана точность управления по току контроллера, производительность самого модуля выше указанных выше параметров, но для этого необходимо изменить ее;

3, после многократного изменения дизайна и модификации, 200 МГц может выводить красивые сигналы.

4.Совет по развитию управляется с помощью 32-разрядный высокоскоростной STM32F103 чип. Программа является стандартной, лаконичной и легко понять. Он может быстро управлять чипом AD9958/AD9959.

5, макетная плата непосредственно питается от USB для легкого использования.

6.Поддержка управления последовательным портом илиКлючевая работа; может контролировать канал, частоту, амплитуду и фазу;

7. модульное управление принимается. Модуль AD9958/59 и плата управления независимы, поэтому удобно управлять с другими контроллерами.

8.AD9958/59 модуль, Выходная часть: три прямых выходов, один с сигнала трансформатор, Выходная мощность (Поддержка печатных плат, но прямой выход по умолчанию, требуется трансформатор, выходная мощность, чтобы связаться с нами для получения специальной обработки, 50 юаней);

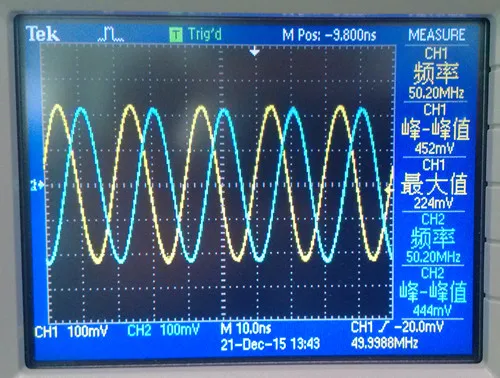

ДваМодуль и измеренная Форма волны:

10 МГц

100 МГц

150 МГц

200 МГц

Три. Применение модулей:

1.Гетеродина;

2.Тесты оборудования;

3. синхронные часы.Высокий источник частотного сигнала;

4, AD9958/59 учебный модуль;

Четыре, параметры производительности модуля:

1. Управление через USB (блок питания 5 В).

2, выходная частота 0--200м, разрешение 1 Гц;

3, выходная Амплитуда 0-500mVPP @ 1 м Высокое сопротивление.

4, независимая фазовая регулировка, 1 градусное тонкое разрешение фазы.

Пять. Комплект:

1, AD9958/59 модуль 1 шт.

2, STM32 макетная плата + ЖК-дисплей 1.

3, USB line one.

4, предоставьте STM32 источник программы.Программы часто обновляются, но наша электронная почта не обновляется каждый раз, поэтому предоставленная программа не обязательно является последней версией.+ Схема (PDF) + программное обеспечение управления ПК + другие данные + техническая поддержка;

Seven, AD9958/59 Чип Функции Введение:

Для получения дополнительных функций чипа см. таблицу данных AD9958/59.
