AD9958 AD9959 четырехканальный DDS модуль STM32 источник сигнала обучающий модуль V3

AD9958/59 LCDscreen ddsmodal

Версия без усилителя: ad9959модульная + панель управления (рис. 1) (доставка по умолчанию)

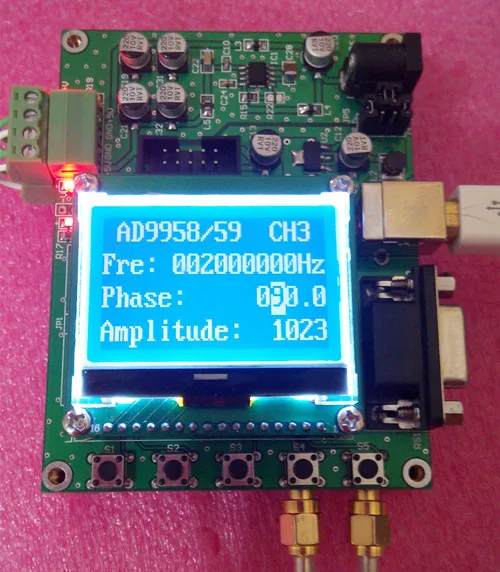

Версия усилителя: (рис. Пять) необходимо связаться с продавцом

Модуль характеристики:

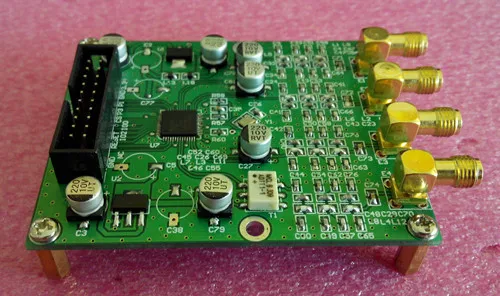

1 、 AD9958/59Модули построены старшими инженерами, pcbкрасивый внешний вид, разумная компоновка и дизайн, обратите внимание на материалы;

2 、AD9958/59это два канала./четырехканальный независимый выход, Выходная частота: 1 Гц-200 МГц, фазовое Разрешение: 1 градус, разрешение величины: 1/1024.

3 、Контроль High-speed32BitSTM32F103Chip; быстрый контроль MasteryAD9958/AD9959Chip 。

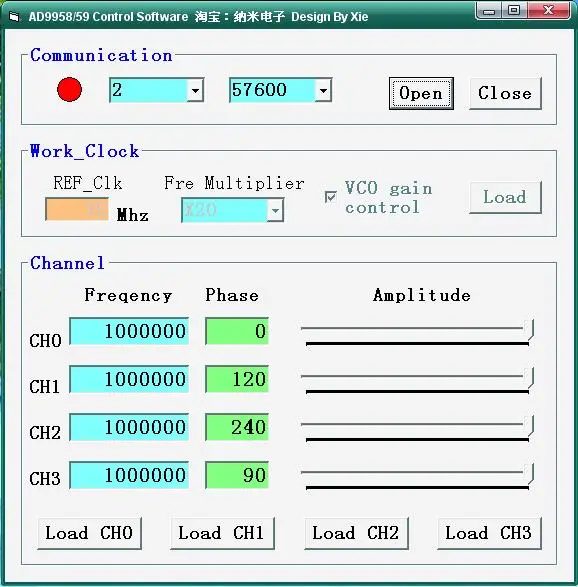

4 、Поддержка управления последовательным портом илиРабота нажатия клавиш; контролируемый канал, частота, диапазон, фаза;

5. Модульное управление, AD9958/59 модули и платы управления независимы, легко управляются с другими контроллерами;

6 、AD9958/59 модульный, Выходная часть: трехполосный прямой выход, выход однополосного сигнального трансформатора

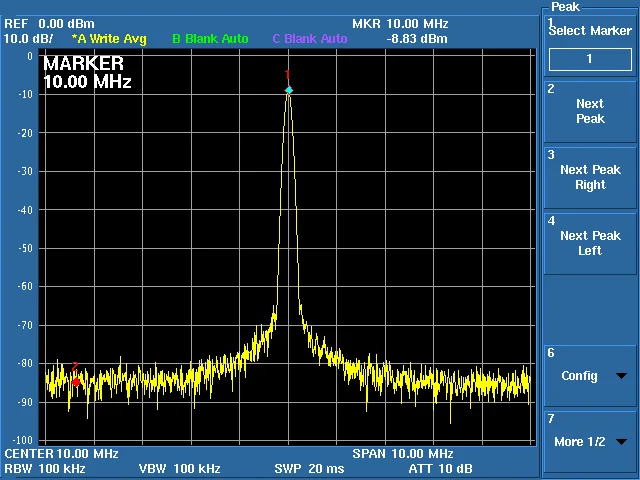

Модульная измерения сигнала:

10 МГц

100 МГц

150 МГц

200 МГц

Модуль датчика топлива внешней антенны GSM GPS рабочие параметры:

1. Контроль через USB (5 Vpower питания),

2. Частота выхода 0 --- 200 м, 1 hzresolution power

3. Выходная amplitude0-500mVPP @ 1 MHigh сопротивление, 4. Независимая фазовая регулировка, 1 градус тонкой фазы разрешение.

Комплект:

1 、 AD9958/59 модульный X1

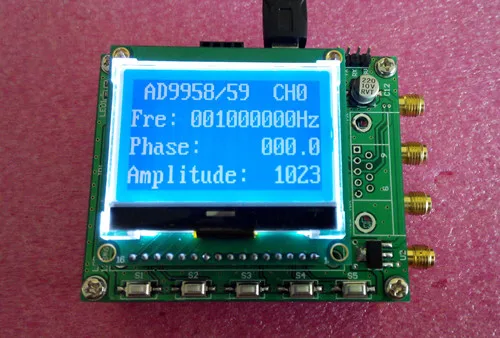

2. STM32Development board + lcd X1

3 、 USBLine X1

AD9958/59 Введение функции чипа:

2/4 синхронизированных каналов DDS @ 500 MSPS

Независимое управление частотой/фазой/амплитудой между каналами

Совпадающие задержки для изменения частоты/фазы/амплитуды

Отличная изоляция от канала к каналу (> 65 дБ)

Линейная частота/фаза/амплитуда возможность подметания

До 16 уровней частотной/фазовой/амплитудной модуляции (выбор контактов)

4 встроенный 10-bit цифро-аналоговый преобразователь (цап)

Индивидуально программируемый ЦАП полномасштабные Токи

0,12 Гц или более высокое разрешение настройки частоты

14-bit фазы офсетная печать Разрешение

10-битная амплитуда выходного сигнала удаление зубного камня разрешение

Интерфейс последовательного ввода/вывода (SPI) с увеличенной пропускной способностью

Программное обеспечение/аппаратное управление отключением питания

Двойная Работа питания (ядро 1,8 V DDS/3,3 V последовательный ввод/вывод)

Нескольких устройств USB синхронизация данных

Выбор 4× до 20× REFCLK multiplier (PLL)
