AD9959 AD9958 генератор сигналов DDS модуль трехфазный источник сигнала V3 ПК программное обеспечение

Описание

AD9958/AD9959 высокочастотный модуль DDS версия V3

AD9958 2 канала+Управление панельОригинальный управления ПКПрограммное обеспечение

AD9959 4 канала+Управление панельОригинальный управления ПКПрограммное обеспечение

Оригинальное программное обеспечение для ПК разработано на основе использования приложения, которое гораздо проще в использовании, чем официальное, и теперь может быть осуществлено: Многоканальная частота, амплитуда, фазовый контроль, иASK, PSK, FSK2 заказа, 4 заказа, 8 заказов, 16 заказов сильная модуляционная функция, а также функция многомодовой линейной частоты развертки (FSK Ramp),Важно сохранить функцию..

Модуль Особенности:

1, AD9958/AD9959: 2/4 канал, 500 MSPS, самый высокий 200 м синусоидальный выход;

2,2/4 канала независимо от частоты, амплитуды и фазы можно регулировать;

3, 32 bit аккумуляторная батарея, частота Разрешение лучше, чем 0,12 Гц, панель управления управление точностью 1 Гц;

4, 14 фазовых регистров, разрешение фазы 0,022 градусов, контрольная панель управления фазовой точностью 1 градуса;

5,10 бит амплитудный регистр, 1024 уровень тонкой регулировки;

6,2 заказа, 4 заказа, 8 заказов, 16 заказов, ASK, PSK, FSK мощная функция модуляции;

7, линейная частота, амплитуда и фазовая функция развертки;

8, независимый программируемый DAC выходной ток;

9, высокоскоростная SPI связь;

10,Оригинальное программное обеспечение для управления ПК, плата управления использует 32 бит MCU: STM32F103, интерфейс с USB2.0 и последовательным портом;Программное обеспечение для ПК и поддержка usb-драйвера для любой версии операционной системы Windows;

11, использование модульного дизайна, вы можете использовать свой собственный модуль управления;

12, чтобы обеспечить нижнюю часть исходного кода драйвера AD9958/59, очень проста в использовании и трансплантирована в любой MCU:

AD9958_CSR void (char data unsigned);

AD9958_FR1 void (длинные данные не подписаны);

ДваМодуль измерения сигнала:

Три, применение модуля:

1,Гетеродина;

2,Тесты оборудования;

3, синхронные часы,Высокочастотный источник сигнала;

4, трехфазный источник сигнала (AD9959 модуль);

5, модуль обучения AD9958/AD9959;

Четыре, параметры производительности модуля:

1, плата управления Источник питания: USB связь: USB к плате управления блок питания, внешний 5 в блок питания к источнику питания AD9958/59; RS232 связь: внешнийПитание 5 В к AD9958/59 и плате управления;

2, использование высокоскоростной выходной муфты усилителя, соответствие сопротивления, 200 м пост-фильтр;

3, выходная частота 0---200 м, разрешение 1 Гц;

4, Выход Диапазон 0-2VPP1M высокое сопротивление, 0--1VPP50, Европа,

Плоская Амплитуда: 0-100 м 0.4дб

100 м --- подача заявки на 150M1dBЭто действительно плоский экран

Амплитуду можно достичь через верхнее компьютерное программное обеспечение для достижения 1024 уровня тонкой регулировки;

5, независимая фазовая регулировка, 1 градусное разрешение тонкой фазы, IQ и другой сигнал могут быть выполнены.

Пять, люкс:

1, AD9958/AD9959 модуль-1 шт.

2, модуль управления 1

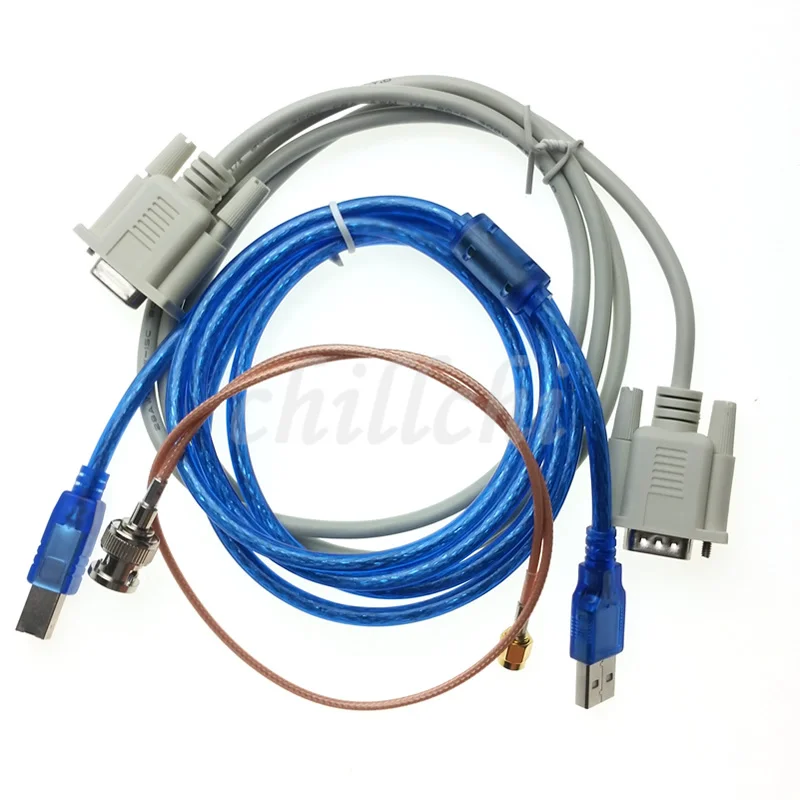

3, USB линия a

4, программное обеспечение управления ПК + схема (PDF) + другая информация + Техническая поддержка;

5, процедуры STM32 (Примечание: старая версия программы, не совместима с последней версией программного обеспечения управления ПК, поэтому не используйте эту программа, заменив процедуры платы MCU, если он разработан в дополнение к покупке кусок MCU платы управления).
