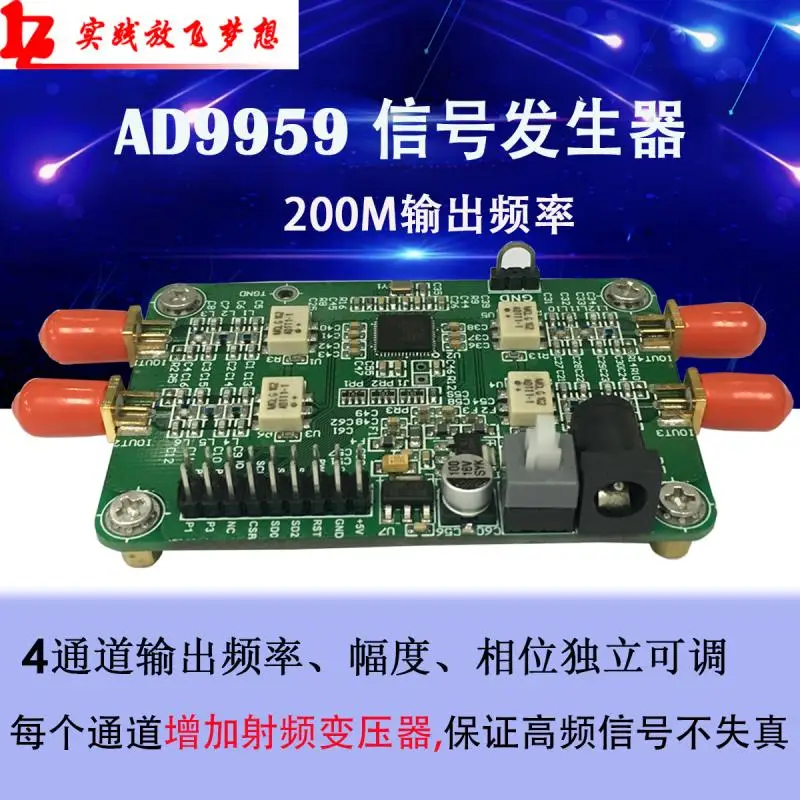

AD9959 модуль высокоскоростной DDS модуль четыре канала 200 м с четырьмя РЧ трансформаторами

AD9959 четыре Каналы DDS генераторМодульОбновленная версия

1. Введение модуля

AD9959 состоит из четырех ядер прямого цифрового частотного синтезатора (DDS). Каждый канал обеспечивает независимое управление частотой, фазой и амплитудой (регулируемое). Каждый канал имеет отдельный высокоскоростной 10-битная DAC. может использоваться для коррекции сигнала между фильтром, усилением и другой аналоговой обработкой или расхождением печатной платы, вызванным проблемой дисбаланса. поскольку все каналы имеют общие системные часы, они по своей природе синхронны, обеспечивая синхронизацию нескольких устройств.

AD9959 может выполнять до 16 ордеров частотной, фазовой или амплитудной модуляции (FSK, PSK, ASK). модуляция может быть выполнена путем нанесения данных на шаблон pin. кроме того, AD9959 также поддерживает линейную частоту, амплитуду или фазовое сканирование, подходящее для радаров, приборов и других приложений.

Для того, чтобы лучше облегчить применение в проектных продуктах, новая версия переработала схему питания чипа AD9959 для снижения энергопотребления, что также является функцией и преимуществом модернизированного модуля.

Важно еще раз подчеркнуть, если на завершающем этапе не используется радиочастотный трансформатор barron, в дополнение к воздействию чистого выхода сигнала, это также вызовет проблему перекрестных помех при использовании многоканального, пожалуйста, обратите внимание.

2. Модуль интерфейса

Каждый интерфейс модуля показан на рисунке ниже:

Схема интерфейса модуля

3. Метод подключения интерфейса модуля

Принципиальная схема подключения между модулем и однокристального заключается в том, как показано на рисунке:

Схема подключения модуля и MCU

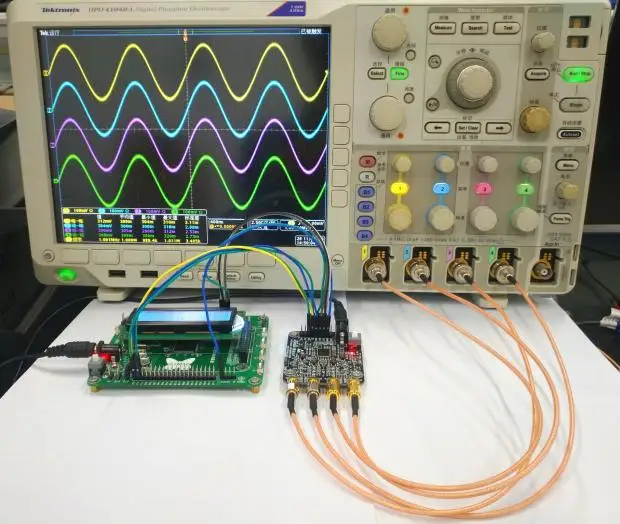

Сотрудничество с нашей основной платой, модулем питания, схемой подключения модуля MCU, как показано на рисунке ниже, входное сопротивление осциллографа устанавливается в режим ввода 50 Ω (то есть выходной модуль загрузки 50 Ω).

Используйте нашу базовую плату, модуль питания, схема подключения etcOutput

4. Эффект отладки модуля

Тест одной частоты, схема сигнала (1 ГГц осциллограф 50 Ω входной режим)

55 KHzSingle frequencysignal выход

100 KHzSingle frequencysignal выход

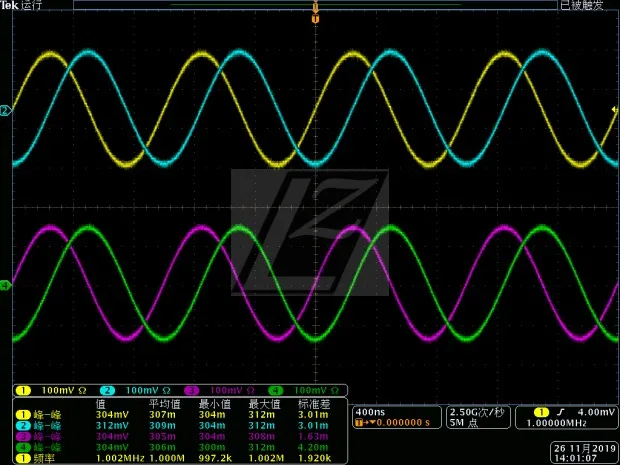

1 mhzодночастотный выходной сигнал

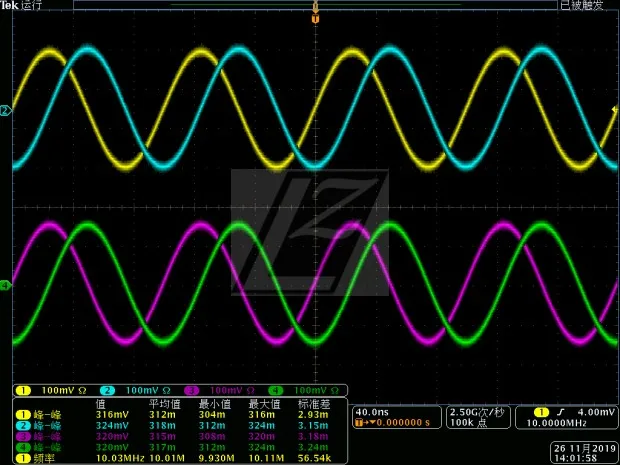

10 mhzодночастотный выходной сигнал

50 mhzодночастотный выходной сигнал

100 mhzодночастотный выходной сигнал

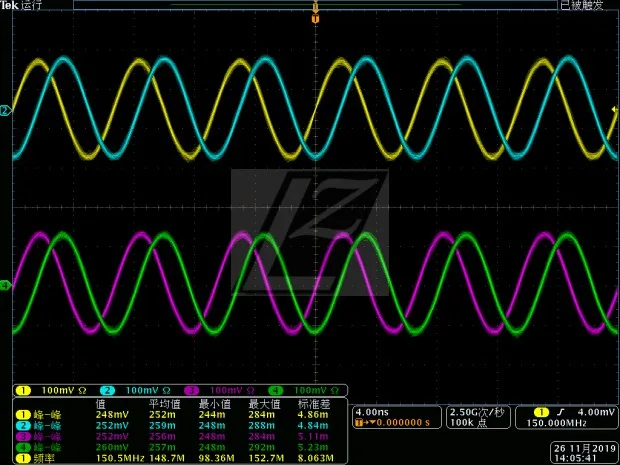

150 mhzодночастотный выходной сигнал

185 mhzодночастотный выходной сигнал

200 mhzодночастотный выходной сигнал

2. Тест на форму волны модуляции (шаблон осциллографа input50Ω)

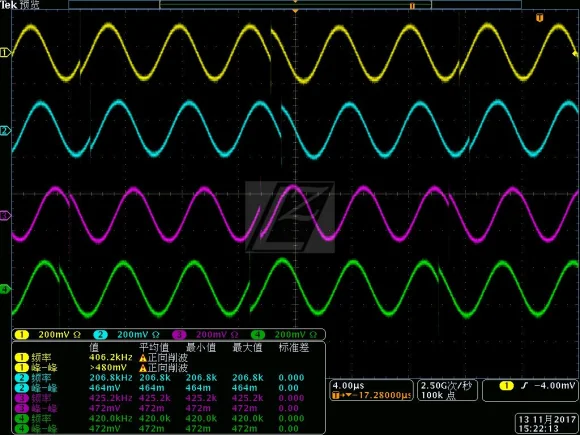

Два порядка FMOutput волна

Выходная волна фазовой модуляции второго порядка

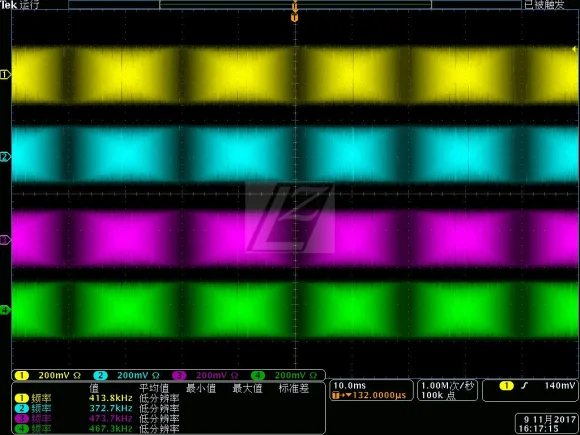

Четвертый заказ am выходной волны

16 заказ FM Выход волна

16 заказ am выходной волны

3. Тестовая Форма волны линейного сканирования

Развертки волны выхода

Развертки выходные фазы волны

Развертки волны выхода

5. Отгрузочная ведомость
