ADAU1451 макетная плата/75 процедур/EVAL-ADAU1452REVBZ

Так как ADAU1451 и ADAU1452 полностью совместимы, две платы разработки разделяют и данные.

ADAU1452 является классическим процессором в серии ADI SigmaDSP, мы использовали его, чтобы сделать много аудио связанных приложений, потому что это графическое программирование, разработка также очень легко, теперь запустило макетную плату, даже без небольшого опыта программирования друзей, с помощью этой платы можно быстро начать разработку аудио.

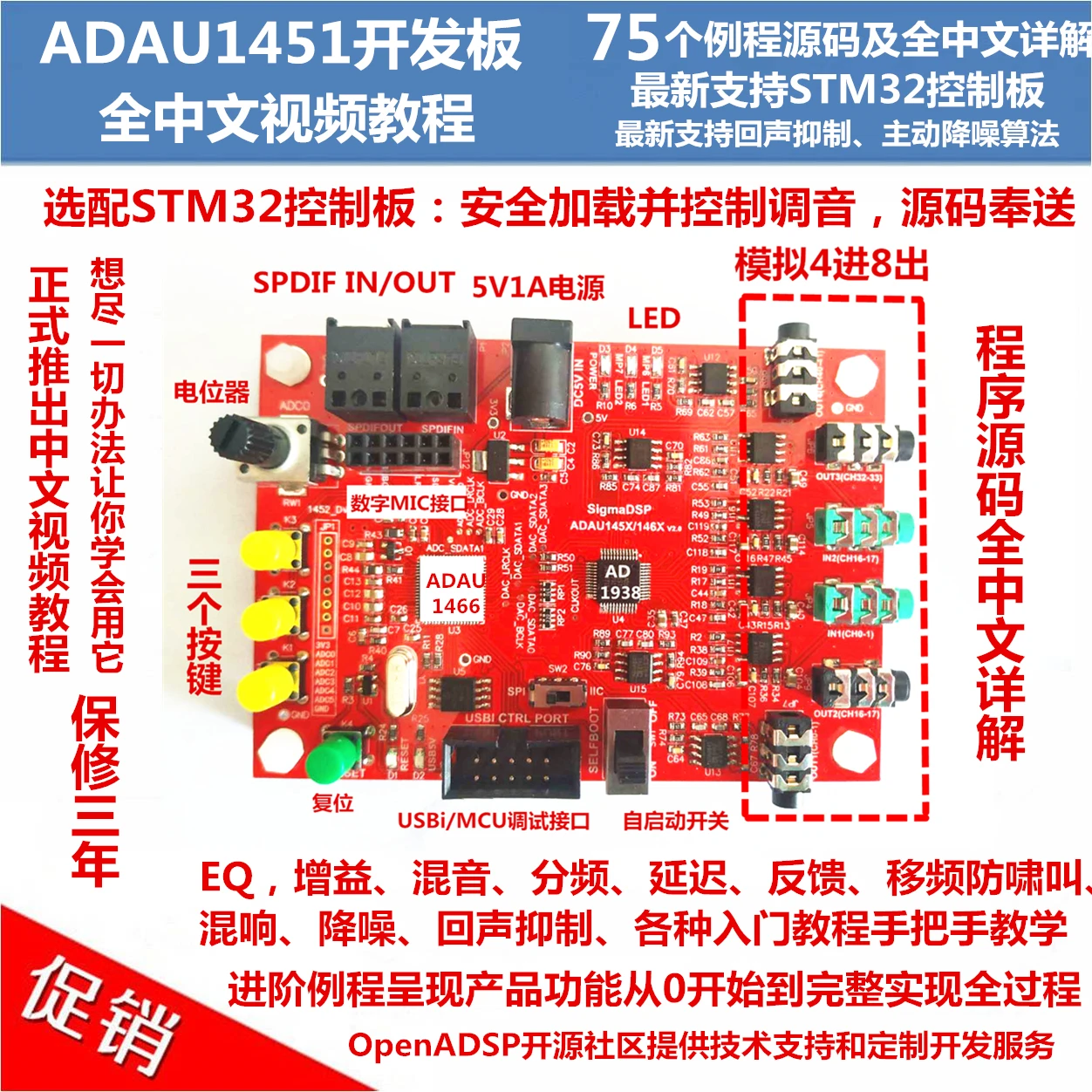

ADAU1452 макетная плата является полнофункциональной платформой OpenADSP с открытым исходным кодом, состоящей из четырех в 8 из. эта макетная плата интегрирует аналоговый аудио вход/выход, SPDIF волоконный модуль трансивера, цифровой микрофон, многокнопочный или потенциометр входного управления, светодиодный индикатор выхода света и самозапуск SPI E2PROM. и предоставьте до 75 образцов исходного кода, А также подробные китайские документы!

С помощью платы разработки пользователи могут быстро овладевать ADAU1452, достигая различных звуковых функций. так как ADAU1450, ADAU1451 и ADAU1452 полностью совместимы с булавками и функциями ADAU1466, эта плата может также использоваться в качестве макетной платы ADAU1450 или ADAU1451 и ADAU1466.

SigmaDSP: ADAU1452, 300 МГц

Аудио ADC: AD1938 (4 в 8 выход)

Источник питания: LDO ADP3338 (3,3 В)

Сброс: ADM811

E2PROM чипы были представлены: 25 lc512

Пассивный кварцевый генератор: 12,288 МГц

Два стерео аудио входа (3,5 мм) Φ

Четыре стерео аудио выход Φ (3,5 мм)

Волоконные приемопередатчики SPDIF-1 пара

Один ручной ключ сброса, 3 Мп входные клавиши

Один светодиодный индикатор питания (красный), 3 Мп светодиодный индикатор

Интерфейс USBi (10 pin, 2,54 мм)

1 потенциометр (AUX ADC, 0 ~ 5 кОм)

1 цифровой интерфейс микрофона

Детали Cd-rom:

1. Описание макетной платы: 7 китайских документов, начиная с 0, с 75 кодов источника программы, всесторонне поясняйте весь процесс разработки ADAU1452

2. Код ADAU1452: 27 стандартных исходных кодов, используемых в первом document, в основном для начинающих

3. Код ADAU1452 Update1: 18 стандартных исходных кодов, входящих во второй документ, тема фильтра

4. Код ADAU1452 Update2: третий документ включает в себя анализ 14 процедур исходного кода, управления IO и звуковых сигналов

5. Обновление кода ADAU1452 e3: 6 стандартных исходных кодов, входящих в четвёртый документ, Специальная тема модуля BasicDSP

6. Код ADAU1452 Update4: 7 стандартных исходных кодов, связанных с пятым проектом, весь процесс проектирования электронного Делителя Частоты

7. Код ADAU1452 Update5: 2 примера исходных кодов и документов, шумоподавление и подавление эха в пятом документ

8. ADAU1452 массовый Производственный код товара: электронный Частотный делитель

9. Схема макетной платы (формат PDF): PDF версия схемы макетной платы

10. SigmaStudio развития установки программного обеспечения посылка: обеспечить самую последнюю SigmaStudio4.2 и SigmaStudio для 32-битных операционных систем

11. Руководство по обработке данных: ADAU1452

12. Программное обеспечение SigmaStudio: Китайская документированная информация для разработки программного обеспечения

13. MCU start and control DSP document: MCU start and control SigmaDSP китайский документ

14. Видеоинструкция ADAU1452: официальный выпуск!
