Купить ADAU1701 макетный Комплект USB+ 1701 макетная плата

Описание

Комплект для разработки SIGMADSP (включая USBI simulator, 1701 макетную плату и соответствующие аксессуары)

Выходная мощность HPUSBi симулятор

Базовый размер тренажера: длина 55 мм * ширина 35 мм * 15 мм высота (за исключением длины провода)

Вес тренажера: 25 г.

Характеристики продукта

• Поддержка полной серии SigmaDSP, таких как ADAU17xx, ADAU14xx, AD194X и т. Д.

• Поддержка Новых SHARC DSP, таких как 2136X и 214XX и более поздних продуктов;

• Поддержка USB к SPI или интерфейсу 2C для подключения к DSP;

• Поддерживает напряжение 3,3 В IO; если вам необходимо поддерживать напряжение 1,8 в IO, пожалуйста, свяжитесь с нами.

• КСД 10-контактный двухрядной контактный разъем;

• Может обеспечить DC 5,0 v и 500mA источник электропитания к целевая плата;

• Можно читать, записывать и удалять ipc/SPI EEPROM напрямую;

• По ограничению на использование опасных материалов в производстве совместимость.

Поддержка DSP модель

Серия ADAU17xx: ADAU1701, ADAU1702, ADAU1761, ADAU1781, ADAU1772;

Серия ADAU140x: ADAU1401, ADAU1461;

Серия ADAU144x: ADAU1442, ADAU1445, ADAU1446;

Серия ADAU145x: ADAU1450, ADAU1451, ADAU1452;

Серия AD194x: AD1940, AD1941;

Другие продукты DAU: SSM25xx, ADAU19xx, ADAU13xx, ADAV4xx, AD193x, AD195x, SSM4567, SSM4329, ADAU1772, ADAU1372. ..

Новая серия SHARC DSP: 2136X, 2147X, 2148X, 2146X, 2158X, SC58X.

Усилитель класса d ADI: SSM3515, SSM3582 и т. Д.

Примечание: sigmastudo4sharc не поддерживает старый SHARC, как 21371, 21375,2126 X и т. Д.

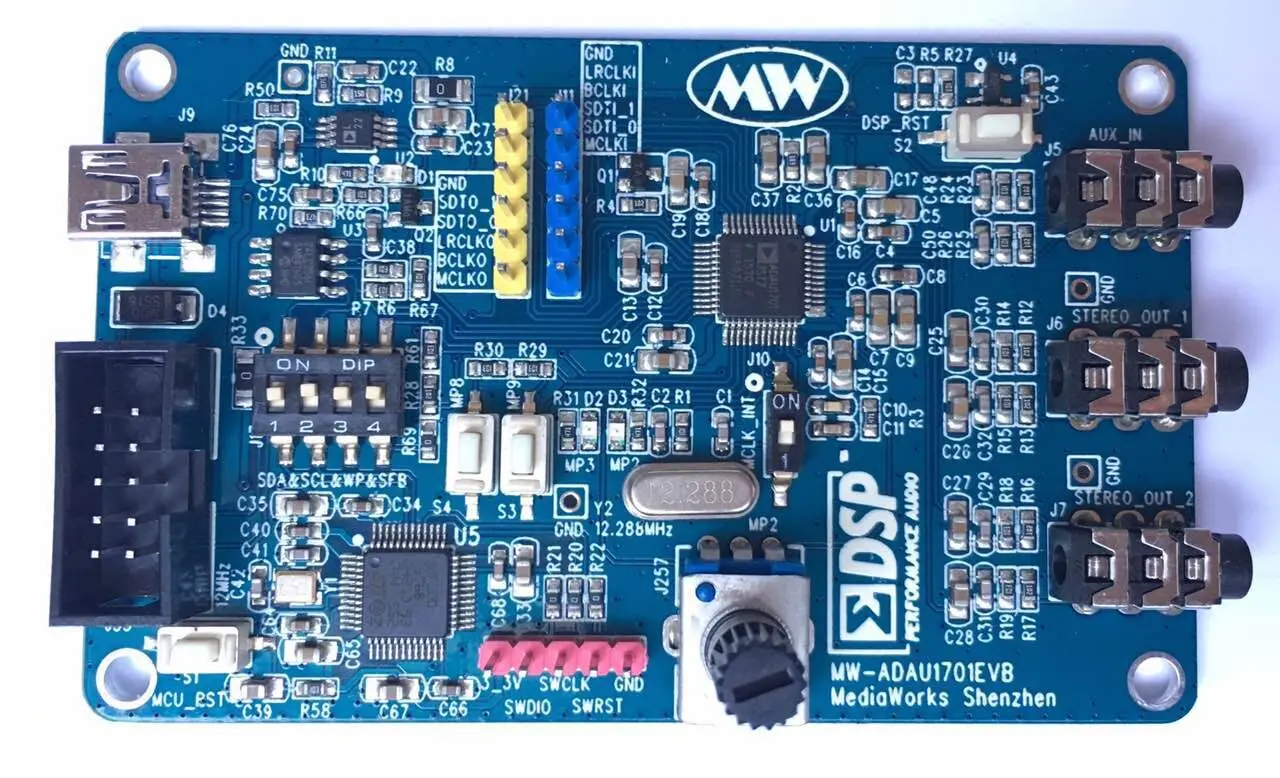

ADAU1701 макетная плата

Макетная плата установила аналоговый аудио вход/выход, I2S цифровой аудио вход и выход, ряд кнопок или потенциометра управления входом и светодиодный фонарь инструкции по выходу, и с момента запуска чипов E2PROM был введен модуль в органическое целое, и поддержка через USB блок питания или блок питания) USBi симулятор, Выбор ввода MCLK (может быть сгенерирован DSP или внешним входом MCLK) и различные настройки, такие как чипы E2PROM, были включены для защиты записи.

ST MCU STM32F100 интегрирован на плате, которая может использоваться для запуска, управления ADAU1701, и открыть порт UART MCU, который используется для связи хоста, и используйте GUI бит компьютера для управления параметрами DSP.

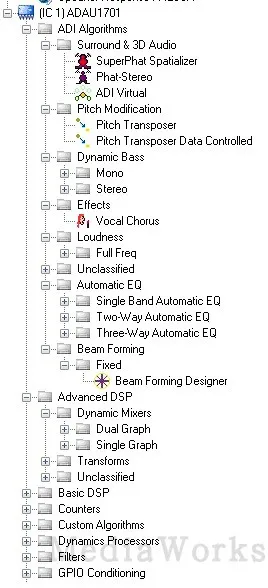

С помощью этой платы разработки пользователи могут осуществить основные функции аудиосистемы (включая простое управление и отображение), осуществить и проверить алгоритм обработки звука в DSP, как показано на рисунке 4, компания SIGMASTUDIO предоставила несколько способов прямого использования.

Так как ADAU1401 и ADAU1702 полностью совместимы с булавками и функциями ADAU1701, эта плата также может использоваться в качестве макетной платы ADAU1401 или ADAU1702.

Размер макетной платы: 88 мм * 55 мм, Высота 20 мм

Вес макетной платы: 15 г

Периферийное устройство Функциональный модуль

SigmaDSP: ADAU1701

MCU: STM32F100

Источник питания: LDO ADP3336 (3,3 В) + Триод 9012 (1,8 в)

Сброс: ADM811

E2PROM чипы было введено: 24 aa256 lc256/24

Пассивный кварцевый генератор: 12,288 МГц

Стерео аудио вход (3,5 мм) Φ

2 стерео аудио выхода (3,5 мм)

Один ручной ключ сброса, 2 МП входные клавиши
