Описание
Тип 1: для микрофонного линейного массива PDM
Тип 2:Не использовать линейный массив PDM MIC

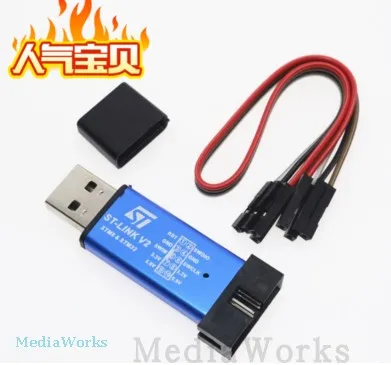

Тип 3:Хочу микрофонную плату + STLINK
Тип 4:Добавить STLINK, не микрофонную плату
Эта макетная плата является улучшенной версией, основывающейся на практической основе первой версии ADAU1761 макетной платы из Шэньчжэня. Интегрированные два ADC входа (один одноконцевый, один дифференциальный), два DAC выхода (один одноконцевый Толкаемый наушник, один дифференциальный), цифровой аудио вход и выход и аналоговый/цифровой микрофонный вход; эта макетная плата на плате ST MCU компании STM32F100 используется для запуска и управления аудио SigmaDSP ADAU1761, ключевой вход, Отображение информации; система может питаться от эмулятора USBi или usb-кабеля, рабочее напряжение системы составляет 3,3 В.
С помощью этой макетной платы, он может осуществить работу запуска и управления DSP, и проверить аудио-алгоритм DSP (например, список алгоритмов, показанных на рисунке, таких как эквалайзер, ограничитель, кроссовер, бимаформинг и т. Д.
Эта макетная плата может использоваться в качестве макетной платы для ADAU1761 и ADAU1461.
Размер макетной платы: длина 85 мм * ширина 55 мм * 12 мм высота.
Системы блок-схема:
Периферийное устройство Функциональный модуль
ADI SigmaDSP: ADAU1761
ST MCU: STM32F100
1 стерео аудио вход, 2 стерео дифференциальных входа
1 стерео аудио выход, 2 стерео дифференциальных выхода
Один ручная кнопка сброса, один МП входной сигнал кнопки, две МП светодиодный свет
Интерфейс USBi (2 * 5pin, 2,54 мм)
2-полосная цифровой интерфейс микрофона (ДПМ/I2S)
* SWD интерфейс (1 * 8pin, 2,54 мм)
Поддержка ресурсы:
ADAU1761 макетная плата

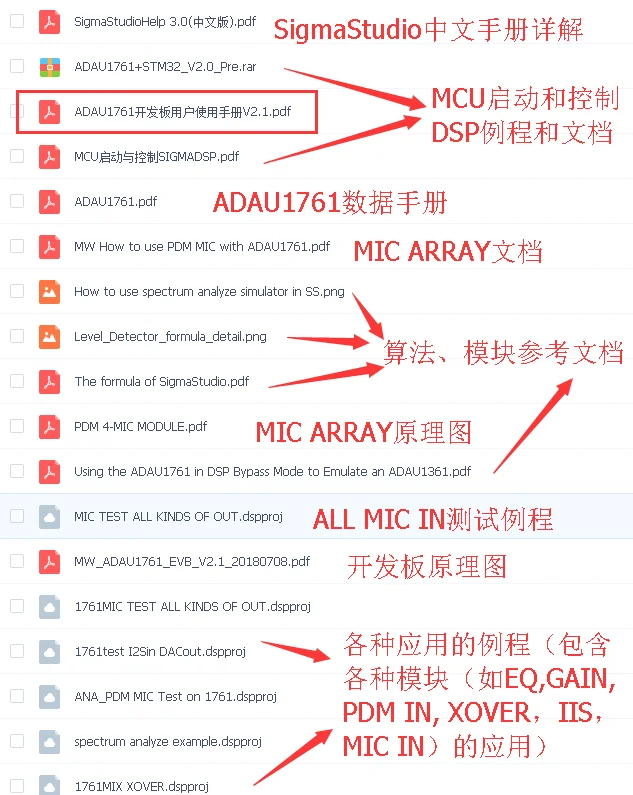

Соответствующая информация (только ссылка для загрузки):
SigmaStudio3.10 установочный файл
Microsoft. Установочный файл Net framework 4,0
ADAU1761EVB макетная плата Руководство пользователя (pdf электронная версия)
Схема ADAU1761EVB (Электронная версия pdf)
Процедуры SigmaDSP (SigmaStudio проектные файлы с эквалайзером, ограничителем, кроссовером, BEAMFORMING и т. Д.)
Контроль ST MCU (включая Запуск DSP, настройку параметров, SAFELOAD и другой код C)
Основные аксессуары:
Один мини-usb кабель (для питания)
φ3. 5 мм прямое аудио соединение (на фото)
Специальное примечание:
DSP эмуляция загрузчика USBi должна быть приобретена отдельно;
J-LINK эмуляции загрузчика MCU необходимо приобретать отдельно;
Приведенная выше цитата предназначена для безналоговых котировок. Если вам нужно выставить счет, пожалуйста, свяжитесь с продавцом и добавьте соответствующий налог перед оплатой.
