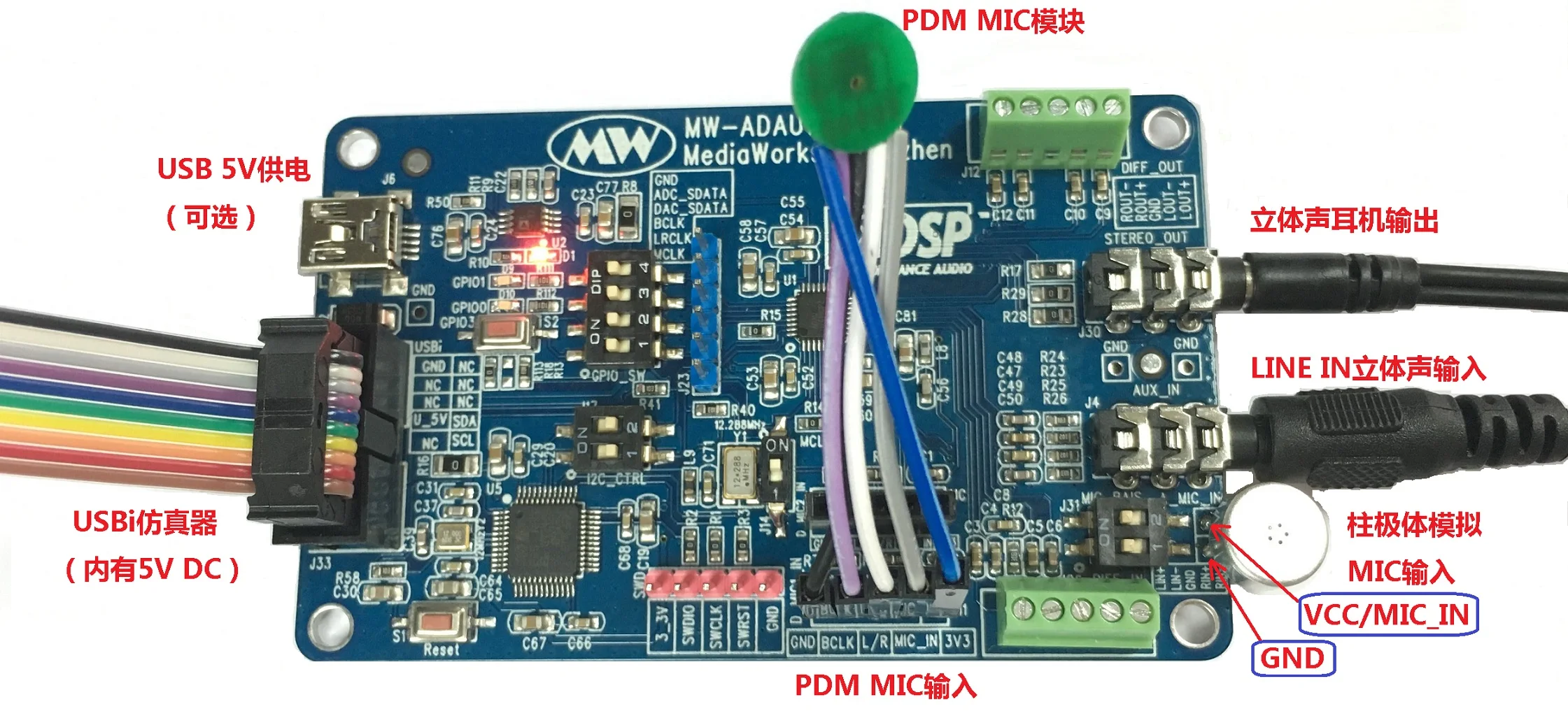

ADAU1761 макетная плата

Макетная плата интегрирует два канала ввода ADC (один канал, один конец, один канал дифференциального), два канала выхода DAC (один канал одного конца push-able наушники, один канал дифференциального), и I2S цифровой аудио вход/выход и аналоговый/цифровой вход микрофона. макетная плата содержит MCU STM32F100 компании ST, Которая используется для запуска и управления аудио SigmaDSP ADAU1761 компании ADI. Система может быть независимо питается от USBi эмулятора или USB кабеля, и рабочее напряжение системы составляет 3,3 В.

С помощью этой макетной платы, можно достичь инициализации DSP, управления и других операций, и DSP аудио-алгоритм (например, EQ, ограничитель, кроссовер, BEAMFORMING и т. Д.) можно проверить.

Эта макетная плата может использоваться в качестве макетной платы ADAU1761 и ADAU1461.

Размер макетной платы: 85 мм в длину * 55 мм в ширину * 12 мм в высоту.

Вес макетной платы: 30 г (г).

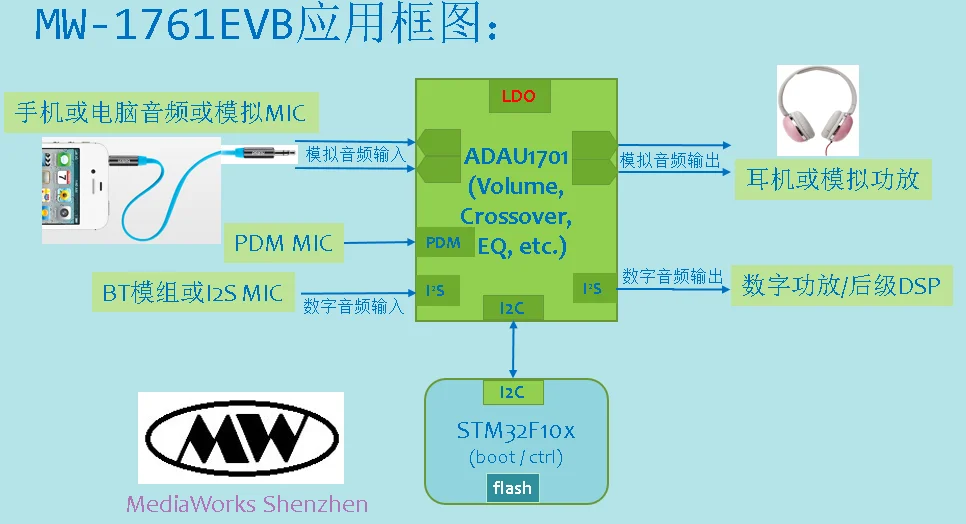

Системы блок-схема:

Периферийное устройство Функция модуль

ADI SigmaDSP: ADAU1761

ST MCUSTM32F100

1Стерео аудио вход, два стерео дифференциальный вход

1Стерео аудио выход, два стерео дифференциальный выход

Кнопка сброса вручную,1МПВход ключ2 МПСветодиодныйСветодиодные лампы

USBiИнтерфейс(2 * 5pin,2,54 мм)

2Номер маршрутаМикрофонИнтерфейс(PDM/I2S)

* SWDИнтерфейс(1 * 8pin,2,54 мм)

Поддержка ресурсы:

ADAU1761Макетная плата

Соответствующая информация (только загрузкаСсылка):

SigmaStudio3.10 установочный файл

Файл установки Microsoft.net framework 4,0

ADAU1761EVB руководство по разработке платы (PDF версия)

Схема ADAU1761EVB (Электронная версия PDF)

SigmaDSP routines (файлы проекта SigmaStudio, содержащий EQ, ограничитель, кроссовер, BEAMFORMING и т. Д.)

Микроконтроллер ST (включая C коды запуска DSP, Регулировка параметров, SAFELOAD и т. Д.)

Основные аксессуары:

Мини USBКабель (блок питания) * 1

φ3. 5 ммПрямое подключение аудио (на фото)

Специальное примечание:

DSPВ эмулятор загрузчикаUSBiДля того, чтобы быть приобретено отдельно;

MCUВ эмулятор загрузчикаJ-LINKДля того, чтобы быть приобретено отдельно;
