ADF4351 ADF4350 RF развертки частоты сигнала исходная плата генератора 35 M-4,4G с цветным STM32 TFT Touch lcd

I. Модульные характеристики:

1. ADF4350/ADF4531 модуль создан старшими инженерами, полностью относящимися к официальной версии дизайна; PCB имеет красивый внешний вид, разумную компоновку и дизайн, а также изысканные материалы;

2. Диапазон выходной частоты: 138 М-4,4 г (ADF4350), 35 м-4,4 г (ADF4351);

3. Модуль может контролироваться: выход RF переключатель и выходная мощность могут контролироваться;

4. ключевые функции: 1. FSK (самый быстрый обрабатывающий сигнал-10 мс); 2. переключение ВЧ-выхода; 3. keysweep (одинарная развертка); 4. контроль развертки (циклическая развертка);

5. Режим питания: 5 В блок питания, можно напрямую использовать USB блок питания;

6. Цветной экран и сенсорный экран могут достичь частоты точки и частоты развертки. (Специальный подсказка: рекомендуется не отрывать защитную пленку на экране дисплея, потому что сенсорный экран является экраном сопротивления, царапины приведут к сбою сенсорной функции.)

7. См. Официальный дизайн модуля;

8. Модуль имеет функцию сохранения для хранения заданных параметров.

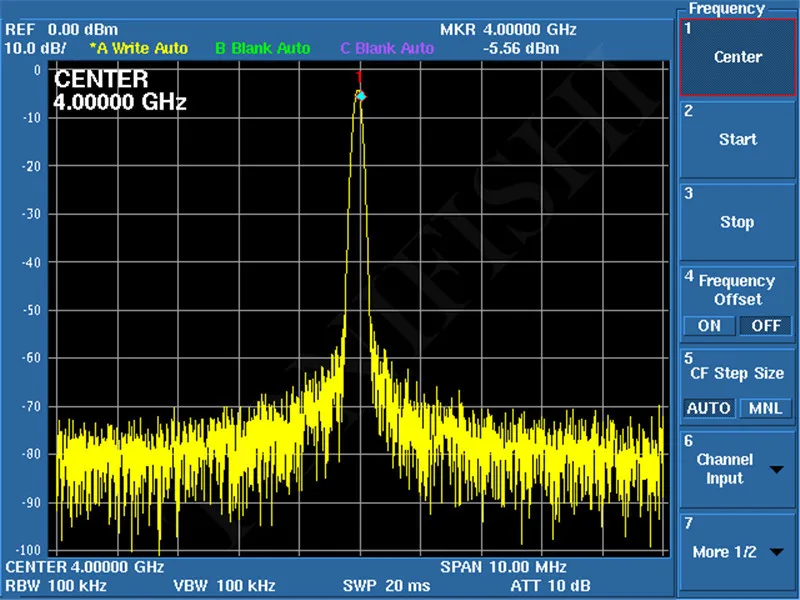

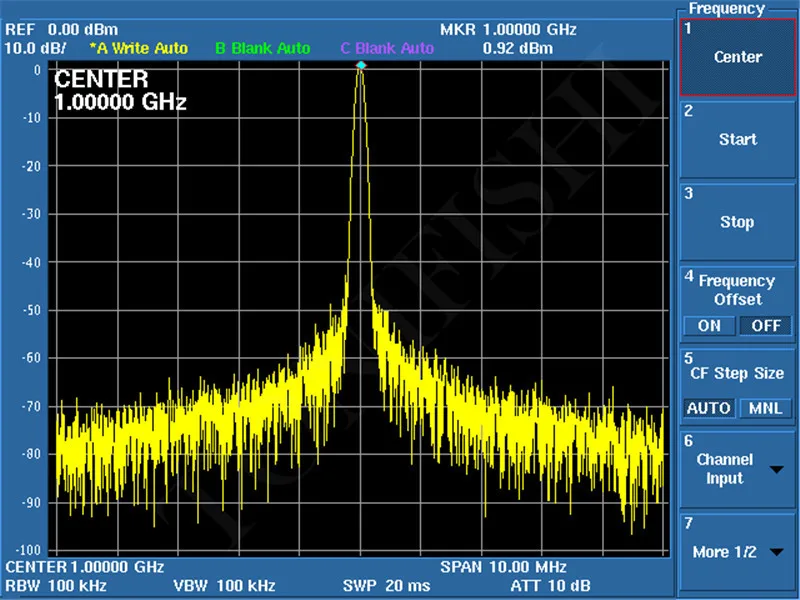

2. Модульные измеренные формы сигналов:

3. Применение модулей:

1. Беспроводная сеть (W-CDMA, TD-SCDMA, WiMAX, GSM, PC, DCS, DECT)

2. Оборудование для испытаний

3. Беспроводная локальная сеть (LAN), оборудование кабельного телевидения

4. Поколение часов

4. Пакет:

1. Один модуль ADF4350/ADF4351

2. Usb-кабель

5. Введение чипа:

Когда ADF4350/ADF4351 совмещен с внешним цикловым фильтром и внешней опорной частотой, он может осуществить дробное деление N частоты или целое N частотное деление фазовой замкнутой петли (PLL) Частотный синтезатор.

ADF4350/ADF4351 имеет встроенный генератор, управляемый напряжением (VCO), основная Выходная частота которого колеблется от 2200 МГц до 4400 МГц. Кроме того, используйте батарею 1/2/4/8/16 системы безопасности-частотного мультиплексирования цепи, пользователи могут создать RF Выходная частота по операциям всего 35 МГц/137,5 МГц. Для приложений, требующих изоляции, выход RF может быть заглушен. Функция отключения звука может управляться с помощью pin-кода или программного обеспечения. Дополнительный выход RF также предоставлен и может быть отключен, когда не используется.

Диапазон выходных частот: от 137,5 МГц до 4400 МГц

Десятичный N-разделенный синтезатор частоты и целое N-разделенный синтезатор частоты

VCO с низким фазовым шумом

Программируемый 1/2/4/8/16 системы безопасности-частотного мультиплексирования выход

RMS джиттер: менее 0,4 PS RMS (типичное значение)

Напряжение питания: от 3,0 в до 3,6 В

Логическая Совместимость: 1,8 в

Программируемый двухрежимный предварительно разделитель: 4/5 или 8/9

Программируемый выходная мощность

RF Выход немой Функция

Трехпроводной последовательный интерфейс

Аналоговое и цифровое Обнаружение блокировки

Режим быстрой блокировки в широкополосной ширине

Снижение цикл прыжок
