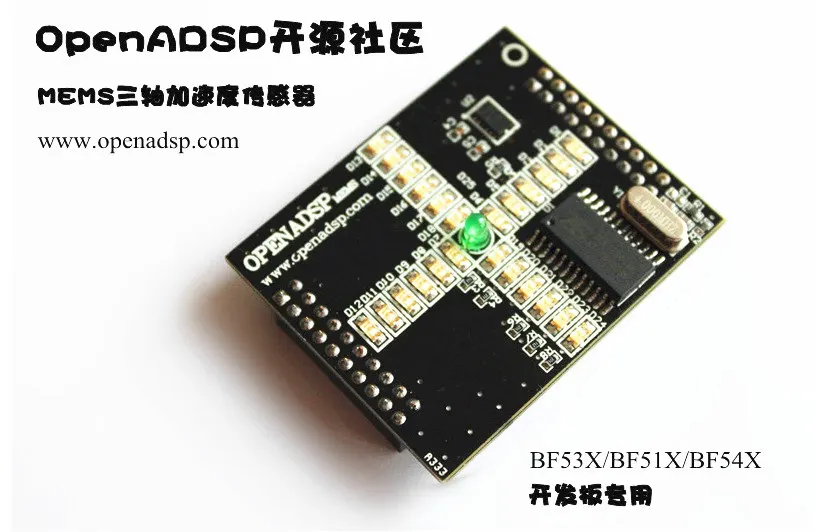

ADI Development Board / ADXL345 Development Board / MEMS Development Board / Blackfin

MEMS Плата расширения ADI трехосевой датчик ускорения специальная плата, запускаемая OpenADSP с открытым исходным кодом. Он может быть использован в сотрудничестве с DSP макетной платой OpenADSP с открытым исходным кодом, таким как BF531/BF533/BF518/BF547. Он может быстро войти в этап разработки прототипа ADI трехосевой датчик ускорения, экономия большого количества НИОКР для пользователей.

Технические характеристики

Мембрансрансация диаграмма подкарты Подробной инструкции Карта MEMSSub inBF533Use код на (исходный код)

Кодовое название	Функция Описание
MEMSModule Тесты I	Через processorSPIInterface считывает трехосные координатные данные и распечатывает их
MEMSModule Тесты II	Кодовое исполнение сквозного интерфейса настраиваемый контрольный аппарат контролера, контрольный Лер контролируемое освещение или тушение. после запуска кода, может выглядеть на доске подкарты, свет включается в свою очередь. 、 гасит пламя.
MEMSModule Тесты III	Учитывая функцию электронного инструмента уровня, после запуска кода, MEMS, если подкарта находится в горизонтальном состоянии, зеленый свет на подкарте включится., если Dip, красный в косой направленности он будет светиться., увеличение с углом наклона, BrightLED увеличится.
MEMSModule Тесты Характеристическая вязкость полимера	Кодовое выполнение сквозного контроля программы Красного курсора на ЖК-экране, когда плата наклоняется, курсор на экране будет наклонен в направлении, соответствующий Направленного движения.
MEMSModule Тесты V	Выполнение кода throughMEMS управляет змеиной едой. После запуска кода, см. Интерфейс игры Snake на ЖК-экране, в этот момент, Только слегка наклонная пластина, змеи начинают двигаться. В том же направлении, что и плата. поедание змей изменит способ их движения .. контроль времени, Наклонный угол карты не должен быть слишком большим., каждый раз направление Змея изменяется путем наклона, для восстановления платы в горизонтальное положение, следующая управляющая операция. оформление игры или конец, вы можете увидеть текущий счет., нажимая на четыре клавиши с правой стороны карты, снова Начните игру.
