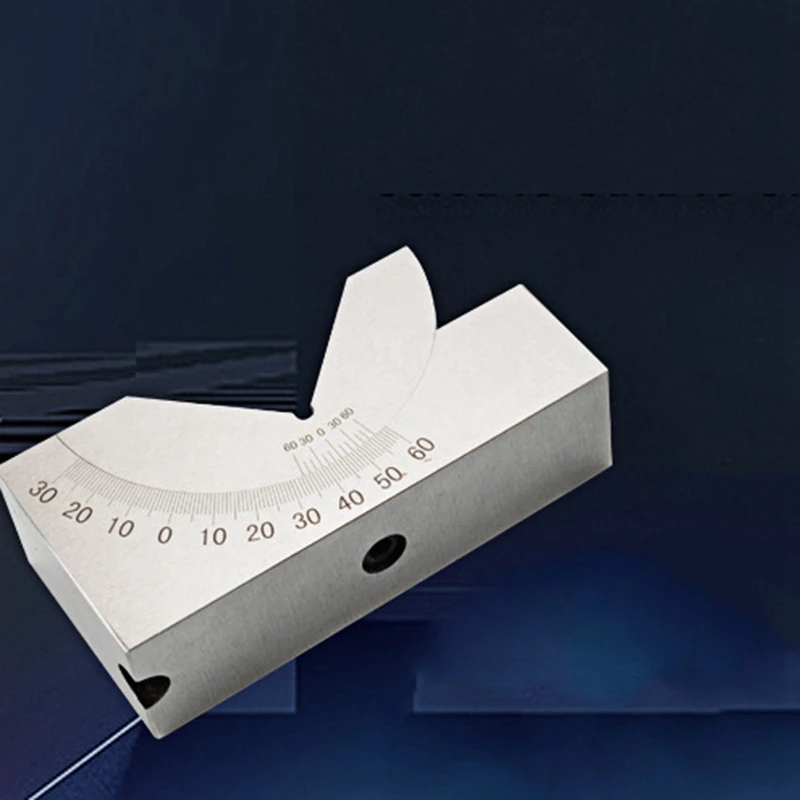

Adjustable Angle Gauge V Block 0 to 90 Degree Adjustable Mini Gauges Measuring Tools for Grinder Milling Machine-KP30

Особенности: Использование: в фрезерном станке, рубашке, шлифовальной машине и сверлении с регулируемым углом на ноже, скрещенные или с другими приспособлениями будут заготовки после зажима заготовки, такие как обработка откосов, бурение косой и так далее.

Использование: ⑴, Ослабьте винт, потяните v-образный блок вдоль основания вращения направляющего колеса, ищем целевой угол. ⑵, использование принципа считывания курсора, основной масштаб на индекс 1 °, индекс курсора 10'. Линия "0" на курсоре выровнена с линией "0" на основной шкале, чтобы указать, что плоскость измерения A параллельна вспомогательной плоскостью, а плоскость отсчета B перпендикулярна на опорную плоскость.

① Когда курсор «0» линии находится в правой части основной шкалы «0» линии, степень считывается курсором «0» линии, и счет считывается со шкалой справа от курсора «0» линии (Считывание такое же, как и штангенциркуль) градусов (°), минут ('), что A, B измерительная поверхность против часовой стрелки поворачивает угол.

② Когда курсор «0» линии слева от основной шкалы «0», градус считывается курсором «0», и счет считывается с левой шкалой курсора «0» линии. Прочитайте степень (°), точки ('). A, B измерение угла поворота по часовой стрелке. ③ Зарядное устройство После того, как угол настроен на целевое значение, затяните v-блок к основанию.

Это может быть курсор, указывающий бесступенчатый Угол регулировки наклона, а затем быть закреплен винтами, используется для создания различных фиксированных углов обработки, тестирования заготовок.

Сделай Сам: Металлообработка

Материал: сталь

Тип: KP30

Цвет: серебро

Универсальный угломер: Универсальный конический транспортир

Измерительные инструменты: Регулируемый угловой датчик

Регулируемая угловая Накладка: Угловое устройство

Угловые датчики: измерительный инструмент

Регулируемый Датчик: измерительные приборы

Регулируемый угол GaugeBlock: угловая линейка

Область применения: токарный фрезерный станок

Никелированный, параллелизм ржавчины и вертичность точность шлифования каждой рабочей поверхности до 0,01 мм.

Основные технические показатели:

(1) Когда измерительная поверхность A параллельна основной поверхности, а измерительная поверхность B перпендикулярна плоской датума, линия «0» курсора не совпадает с основной шкалой «0» больше 3', И кривизна обоих концов курсора отличается от основной шкалы степень совпадения не больше 5'; с другой стороны, затяните винт так, чтобы основная шкала 0 ° линия и курсор "0" линия выравнивания, Параллелизм поверхности измерения и опорной плоскости не превышает 0,01 мм, поверхность измерения B и вертикальная плоскость не более 0,01 мм

⑵ В фиксированном состоянии погрешность индикации регулируемого угла не превышает ± 10

Посылка в комплект входит:

1 * Регулируемый угловой блок

1 * ключ, дюймовый стандарт

Только вышеуказанная посылка, другие товары не включены.

Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
