ADL5602 широкополосный 20 дБ линейный усилитель работает до 4 ГГц

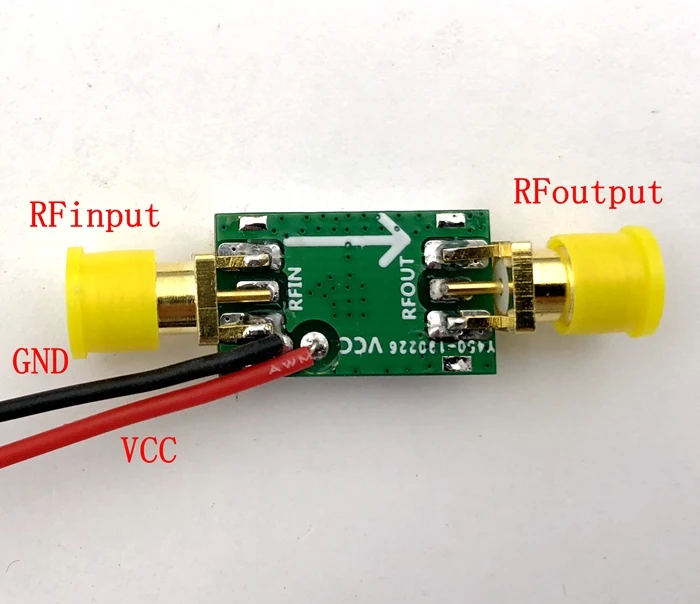

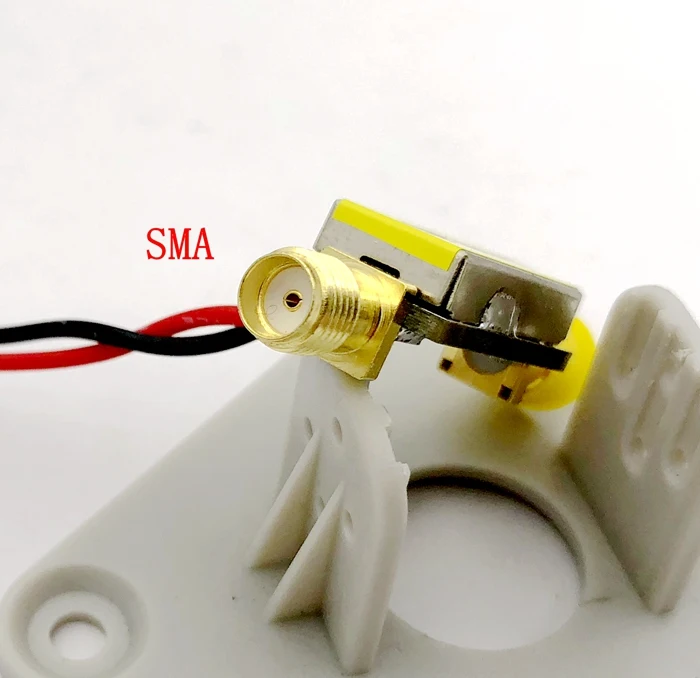

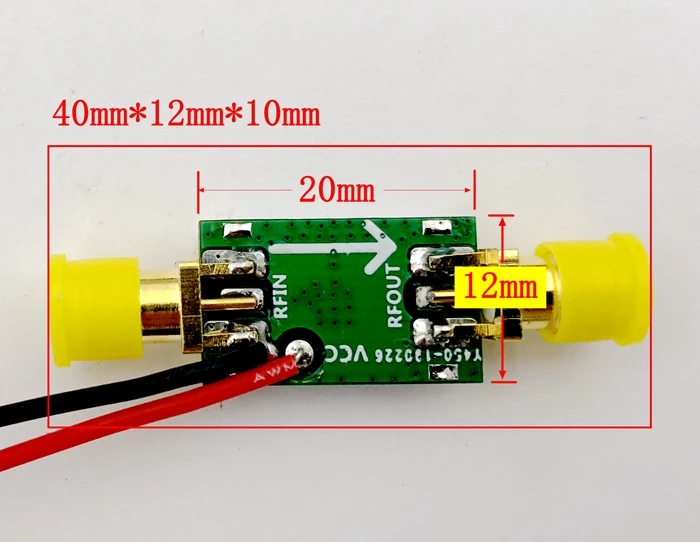

Во-первых, параметры модуля1, фиксированное усиление: 20 дБ2. Диапазон рабочего напряжения: от 50 до 4,0 ГГц3. Модуль усиления с самым высоким динамическим диапазоном4, вход/выход внутренний совпадающий 50 Ω5, интегральная схема управления смещением6, OIP3: 42,0 дБм (2,0 ГГц)7, P1 дБ: 19,3 дБм (2,0 ГГц)8. Уровень шума: 3,3 дБ (2,0 ГГц)9,5 V одиночный блок питания10, низкий ток: 89 мАADL5602-это широкополосный 20 дБ линейный усилитель, работающий до 4 ГГц. Можно использовать в различных сотовых, кабельных, военных и инструменты, оборудование.ADL5602 обеспечивает динамический диапазон путем внутреннего соответствия блока усиления IF. Эта производительность достигается за весь частотный диапазон 4 ГГц, обеспечивая как Цифровое ТВ с низким уровнем помех, так и высокие характеристики OIP3.ADL5602 имеет усиление 20 дБ и усиление не отличается от частоты, температуры, источника питания или устройства. ADL5602 встроен в 50 Ω на входе и выходе и может быть легко использован в различных применениях. Просто настройте Входные/выходные конденсаторы с соединением переменного тока, конденсаторы с соединением питания и внешний Индуктор для работы.Во-вторых, физическая карта модуля

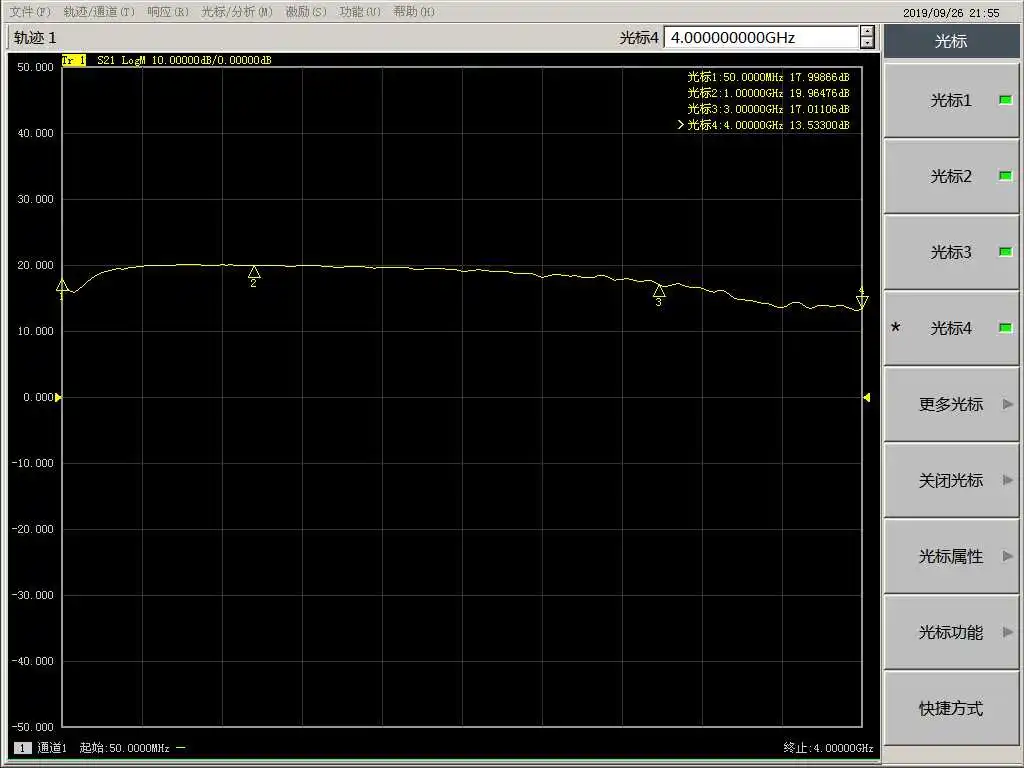

В-третьих, измеренная кривая усиления

В-четвертых, схема модуля
