Описание
1. мощность входных клемм, диапазон входного напряжения 5,5 В-12 В (5 В питания, пожалуйста, напрямую подключить 2 можно);
10. индикатор питания светодиодный;
2. 5 В, вход питания (1,2, два источника питания, только один может быть любой);
11. Интерфейс JTAG разработан в соответствии с определением на JLINK-V8 или V9;
3. stm32f103c8t6 свинца в GPIO, удобный для двух разработок, шелковый экран, непосредственно соответствующий булавке чипа;
12. Не отмечены;
4. Новый оригинальный мастер-MCU: STM32F103C8T6 stm32f103c8t6
13. STM32F103C8T6 Кнопка сброса;
5. 2,5 В эталон, ультра высокая точность, низкий температурный дрейф;
14. USB к ttl-соединению, соответствующим к TX MCU, RX, GND, и прямое общение с компьютером;
6. регулируемый потенциометр, выходное Регулируемое напряжение связи с айн0/I0;
15. Импортный 3232 чип последовательной связи;
7., приобретение 8 входных каналов, I0-I7 получает положительный конец, G аналоговый, и получает отрицательный терминал напряжения;
16. Серийный заголовок, женская головка;
8. входной фильтр и амортизационный резистор, по умолчанию не происходит распад, оставление положения о сопротивлении сварочной затухания, 0603 посылка;
17. Регулировка выходного напряжения потенциометра для I0/AIN0 off-off: разъединение IO, а затем подключить I0 для измерения выходного напряжения регулируемого потенциометра;
9. ads1256idb приобретение чипа, нового и импортируемого;
18. STM32 BOOT0 и BOOT1 выбирают колпачок управления прыжком;
Измеренные результаты показывают, что Группа внимания является УФ
Как показано ниже, приобретательская карта работает на, А седьмой использует канал I7 и аналоговый грунт AGND (G) с шапкой хоп короткая, чтобы измерить аналоговый грунт. Размер измерительных результатов в прямом ответе на макет доски, качество проводки, качество фильтра, более мелкие результаты отбора проб, чем лучше колебания. Для нескольких выборочных тестов напряжение отбора проб составляет несколько ультрафиолетовых лучей. На рынке, многие другие уровни отбора проб платы составляет несколько сотен УФ, это напряжение для отбора проб будет непосредственно сочетаться с последующими результатами отбора проб, что приводит к потере точности.

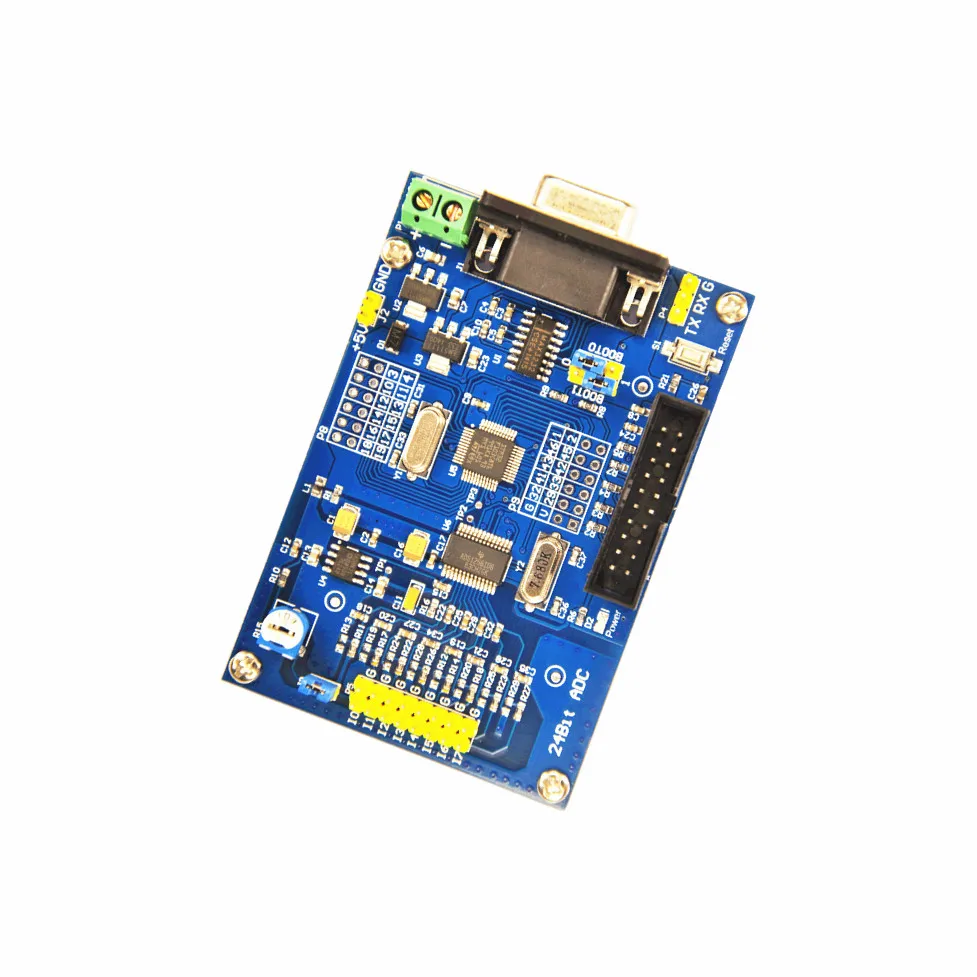

8 каналов (24бит) A/DC конверсия boardBasic параметр:
Размер: 82,8 мм, X, 53,4 мм
Толщина доски: 1,6 мм
Чип-Модель: stm32f103c8t6 (один чип microcomputer), ADS1256 (24 бит точность AD конверсионный чип)
Напряжение питания: на борту 5 В и 3,3 В компоненты регулятора напряжения, может использовать 9 В внешний источник питания постоянного тока, с блоком питания для предотвращения connectionbackfunction
Частота кристалла: 8 мГц, 9 раз внутренняя частота чипа, рабочая частота составляет 72 мГц.
8 каналов (24бит) A/DC преобразовательные характеристики платы:
Этот Совет имеет stm32f103c8t6 MCU, который ведет порт IO, пользователи могут разработать свои собственные две функции.
Можно загрузить программу через последовательный порт, посмотреть документацию для конкретных методов. Потому что вы можете скачать программу через последовательный порт, таким образом, плата не имеет интерфейса загрузки JLINK и отладки.
Исходное напряжение AD чипа 2,5 В генерируется прецизионным блоком регулятора.
Потенциометр установлен на доске для тестирования AD входа. Напряжение, генерируемое потенциометром, подключено к AN0 через джемпер S3. Он подходит для отладки платы без датчиков. Без этого Тесты, можно снять джемпер S3 и ввести тестовое напряжение непосредственно из AN0--AN7 an0--an7 (вход напряжения на объявление Вход не выше 5 В)
Ниже приводится описание каждой из трех конкретных функций:
/1 режим:
Непрерывное приобретение одного канала AN0 для преобразования АЦП аналогового напряжения, и вычисление значения напряжения преобразованных данных в виде кода ASCII, данные, передаваемые через последовательный порт. Этот режим с серийным помощником программного обеспечения может непосредственно читать напряжение, пригодный для использования разработчика программного обеспечения, потому что это не нужно знать ни о каком аппаратном принципе.
Данные приобретения показывают следующий пример, это приобретение-это напряжение, полученное на канале zeroth (AN0) измеренные результаты, точность измерения в диапазоне 0,0001 В (0.1mV), данные очень стабильны. Остальные каналы являются вакантными.
Из-за передачи кода ASCII, так что принимающее компьютерное серийное программное обеспечение должно быть отображено “персонаж (ASCII) дисплеи» не выбирают 16 hexadecimal шестнадцатеричное дисплей, в противном случае отобразится дисплей.
/2 режима:
Непрерывное приобретение 8 каналов аналогового напряжения 24 АЦП конверсия, и вычисление значения напряжения преобразованных данных в виде кода ASCII, данные, передаваемые через последовательный порт. Этот режим с серийным помощником программного обеспечения также может непосредственно читать напряжение, подходит для разработки программного обеспечения, потому что не нужно знать какой-либо аппаратный принцип.
Сбор данных показывает следующие примеры:
/3 режима:
Полностью дифференцированный режим входа, измеренный диапазон напряжения--5В ~ + 5 В., В общей сложности 4 компл. дифференциальных входов. Подходит для подключения электронных датчиков весов.
Соответствующий входной pin-код:
0 канал 0 (V0) + в
Характеристики
- Тип товара
- Module
- Бренд
- hongxinyuan
- Номер модели
- ADS1256
