Описание

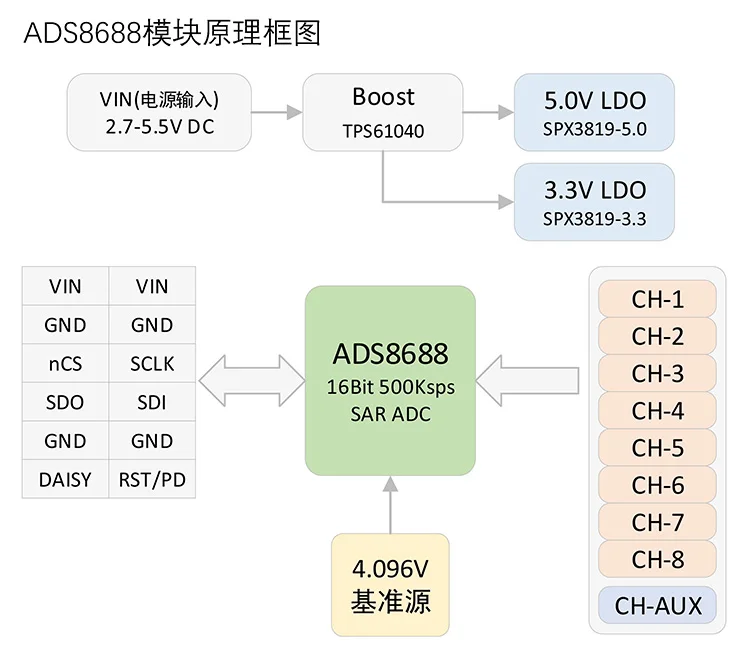

Полный модуль программы приложения ADS8688
Модуль требует только одного источника питания (2,7-В постоянного тока) с превосходным энергопотреблением. Типичный рабочий ток при напряжении 3,3 В составляет 33 мА.
Максимальные выходные данные-500 Ksps/16 бит.
С 8 канальный вход и 1 канал AUX (прямой вход АЦП), каждый канал может быть независимо сконфигурирован с входным диапазоном и полярности, поддерживая ± 2,56 v, ± 5,12 v, ± 10,24 v, + 5,12 В, + 10,24 в диапазон входного сигнала.
Внутренние или внешние справочные источники могут быть настроены через перемычку сопротивления.
Обеспечить демонстрационной программы.
Вопрос: Есть ли у каждого канала скорость обновления данных 500 ksps независимо?
A: ADS8688 имеет только один SAR ADC 500 кспс, поэтому общая скорость обновления данных восьми каналов составляет 500 кспс. ADS8688 имеет режим автоматического преобразования сканирования, который может автоматически переключать каналы и преобразовывать, когда несколько каналов преобразуются.
Вопрос: Как выбрать ADS8688 и AD7606:
О: ADS8688 допускается переключение 8 каналов через MUX, поэтому он не преобразуется синхронно. Однако каждый канал ADS8688 имеет PGA, который может гибко настроить входной диапазон и полярность. Для детальных различий, пожалуйста, обратитесь к соответствующим спецификациям.
Вопрос: Как использовать модуль ADS8688
О: пожалуйста, загрузите и прочитайте материалы (включая руководство и справочный код) в нижней части этой страницы.
\
\
\
\
\
\
\
\
\
\
\
\
\
\
'
