ADSP-21489 макетная плата, MW-21489EVB(новая

Эта плата разработки DSP (модель mw-21489evb) специально разработана для ADI SHARC DSP adsp-2148x. Путем комбинирования основной платы DSP (модель mw-21489-core) с аудио-расширительной платой (модель mw-AUDIO-ext), она обеспечивает аудио вход и выход, вход питания, JTAG и USBi порт для отладки, последовательный порт и другие модули. конструкция оборудования полностью совместима с оригинальной макетной платой ADI 2148X. Аудио кодек принимает ADI AD1938 и поддерживает s 4 в и 8 выход. поддержка коаксиальный SPDIF вход и выход. плата расширения аудио подключена к основной плате через два 2*20 слотов слева и справа.

Может непосредственно на основе VDSP или CCES или SS4SH собственные обычные эксперименты, обучения, трансплантации и т. Д. В дополнение к VDSP или CCES (может установить 21489 BSP) со своим собственным режимом. мы также предоставим базовый китайский документ об использовании и SS4SH обычный документ об использовании.

1. Внешний вид макетной платы (рис. 1)

Основные компоненты основной платы включают ADI SHARC DSP adsp-21489, (/SDRAM), SPI/NOR FLASH, кристалл осциллятор цепи, LDO/dc-dc модуль питания, 14-контактный отладки JTAG порт (2*7, 2,54 мм шаг), 10 пин USBi отладки порт (2*5, 2,54 мм шаг), ввод в эксплуатацию, настройка режима, цепью повторного включения, GPIO клавишный вход и светодиодный световой дисплей и т. Д.

Основные компоненты аудио Плата расширения включают в себя ADI кодек AD1938, LDO силовой модуль RCA аудиовход, розетка, наборами по 2 пары, аудиовыхода RCA разъем 4 пары, Один аудиовыход интерфейс сервера сигнализации (с диаметр выходного 4L/4R), коаксиальный SPDIF вход/выход магазином розничной торговли при цепью повторного включения, RS-232 последовательный интерфейс связи, DC разъем питания и т. д.

Модуль питания LDO платы расширения аудио обеспечивает преобразование напряжения и стабилизацию напряжения постоянного тока 5Va 3,3 v, который обеспечивает питание к основной плате через слот (в этом случае, Нет необходимости в поставке питания только для основной платы). Модуль напряжения постоянного тока основной платы обеспечит Основное напряжение от 3,3 В до 1,1 В до DSP.

2. Задний чертеж основной платы (рис. 2)

Основные компоненты основной платы DSP и задней платы включают: Активный кварцевый генератор (24,576 МГц и 25 МГц), SPI FLASH (ST M25P16, стандартные аксессуары), NOR FLASH (ST M29W320EB опционально).

Схема аналогового входа и выхода RCA (рис. 3)

Стандартный с доской:

1 шт. основной плате

Плата расширения аудио 1 шт.

5 V DC адаптер питания 1 шт

Двойной RCA до 3,5 мм гнездовой адаптер 1 шт

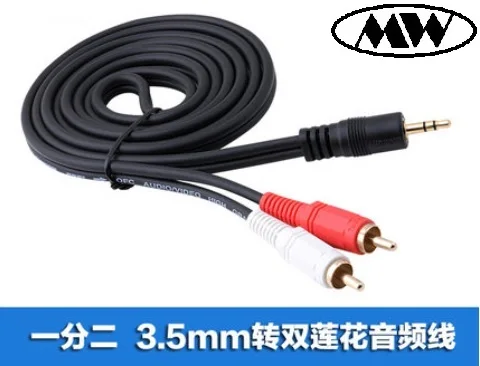

3,5 мм штекер на двойной RCA адаптер 1 шт

Процедуры применения и документы об использовании (PDF файл)

Как правило, для разработки SHARC DSP требуются эмуляторы JTAG (например, ICE1000/ICE2000 или ad-hp530ice и т. Д.), а также для отладки и сборки рамок под VDSP или CCES.

Если вы делаете только дизайн обработки звука или настройки на макетной плате, вы можете сделать это в SIGMASTUDIO с только эмулятором USBi.

USBi не может использоваться для модификации и отладки рамок.
