ADV7619KSVZ/ADV7619/ADI ADV серия чипов

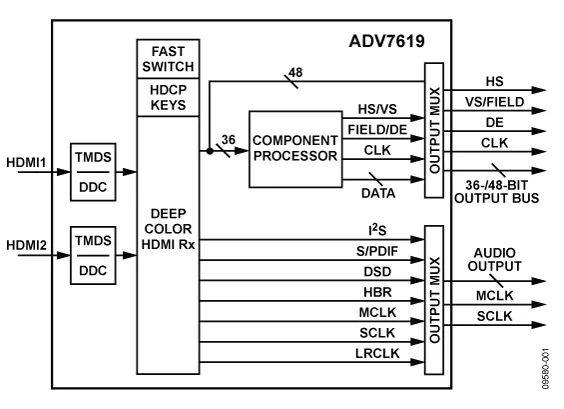

ADV7619-это высококачественный, Двойной вход, один выход (2:1) мультиплексированный мультимедийный интерфейс hd (HDMI®) приемник. ADV7619-это высококачественный, Двойной вход, один выход (2:1) мультиплексированный мультимедийный интерфейс hd (HDMI®) приемник. устройство доступно в профессиональном (без ключа HDCP) и коммерческом (с ключом HDCP) Версии с диапазоном рабочей температуры от 0 ℃ до 70 ℃. ADV7619 встроенный Двойной вход HDMI совместимый приёмник, поддерживает все обязательный 3D формат ТВ s, указанный в спецификации HDMI 1.4a, hd формат ТВ до 1080 р 36 бит темного цвета/2160 p 8-разрядные и дисплей с разрешением до 4 k × 2 k (3840x2160, 30 Гц). Он интегрирует контроллер HDMI CEC, который поддерживает возможности обнаружения и управления (CDC).

Оба входа HDMI порта ADV7619 функция Xpressview™Быстрое переключение. Xpressview использует аппаратный HDCP-двигатель ADI с минимальным программным обеспечением и двумя входными портами HDMI для быстрого переключения менее чем за секунду.

Каждый порт HDMI имеет специальное Обнаружение 5 В и горячую вилку™Размещение контактов. Приемник hdmi также включает встроенный программируемый эквалайзер для обеспечения надежной производительности над длинными кабелями.

ADV7619 имеет гибкий аудио выходной порт для вывода аудио данных, извлекаемых из HDMI-потока. Он поддерживает несколько форматов HDMI аудио, включая SACD (через DSD) и HBR.

Приемник hdmi имеет расширенные аудио возможности, включая немой контроллер для устранения внешних звуковых шумов с аудиовыхода. Кроме того, ADV7619 можно установить для вывода TDM I2S для обеспечения четырех мультиплексированных каналов I2S.

ADV7619 имеет встроенный основной компонент процессора (CP) для обработки видеосигналов с HDMI Приемников (до 1080 p 36-bit темного цвета). характеристики включают контрастность, яркость и регулировку насыщенности, модуль обнаружения STDI, свободный запуск и синхронное управление выравниванием.

Для видеоформатов с пиксельными часами выше 170 МГц видеосигналы, полученные на HDMI приемниках, непосредственно выводятся на пиксельные порты. для того чтобы поддержать более высокой пропускной способностью, необходимые для этих более высокого разрешения, выход на пикселей автобус состоит из двух 24-битный автобусы Бег на часы до 150 МГц: Один содержит даже Количество пикселей, а другой содержит нечетное Количество пикселей. при комбинировании два автобуса позволяют передавать видеоданные в пиксельных часах до 300 МГц. В этом режиме поддерживаются как 4:4:4 RGB 8 бит, так и 4:2:2 12 бит.

ADV7619 изготовлен с помощью расширенного процесса CMOS, который обеспечивает 128 контактов, 14 мм × 14 мм TQFP_EP настольная палка пакет, и соответствует стандарту RoHS. Диапазон номинальной температуры от 0 °C до 70 °C.

Особенности и преимущества

Поддержка мультимедийного интерфейса hd (HDMI)

1,4 функция

Поддержка всех обязательных и дополнительных 3D видеоформатов

Расширенная цветовая гамма, в том числе sYCC601, Adobe RGB, Adobe YCC601, xvYCC Расширенная цветовая гамма

ЦИК 1,4 Совместимость

HDMI 3GBS приемник

Частота часов TMDS: 297 МГц (максимум)

Поддерживает разрешение 4 k × 2 k

Порт HDMI поддерживает быстрое переключение Xpressview

Поддержка аудио

Поддержка аудио Включает высокую скорость бит (HBR) и прямой цифровой поток (DSD)

Поддержка SPDIF (Совместимость с IEC 60958) цифровое аудио

Общие

Контроллер прерывания, обеспечивающий два выхода прерывания

Стандартные схемы идентификации (STDI)

Поддержка высокой пропускной способности цифровой защиты содержания (HDCP)-1,4 со встроенным ключом HDCP

Ретранслятор HDCP поддерживает до 127 KSV
