Aishark W5500 Ethernet с POE IOT Board(совместим с Arduino

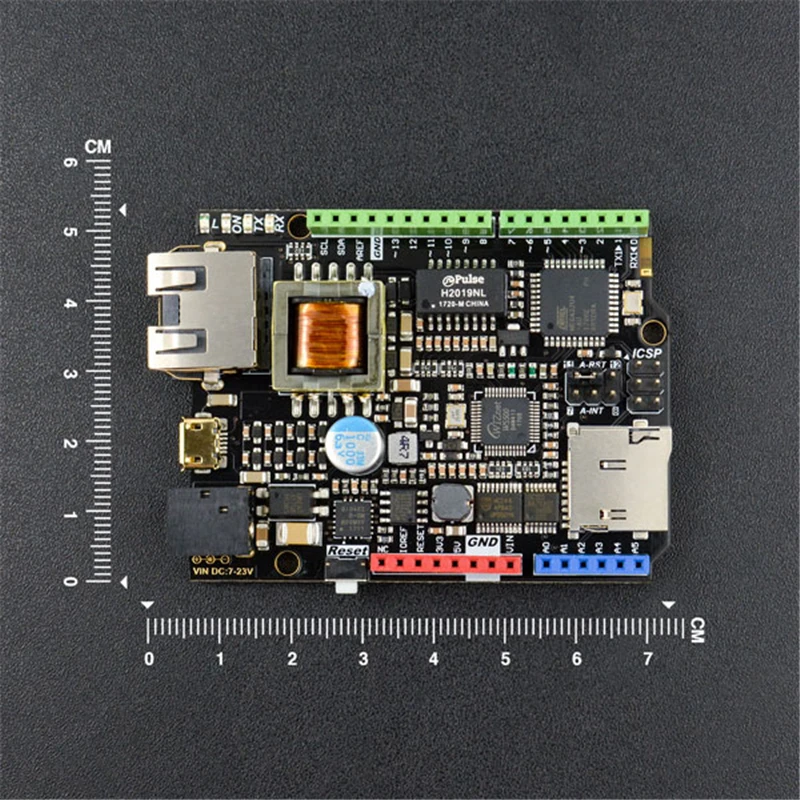

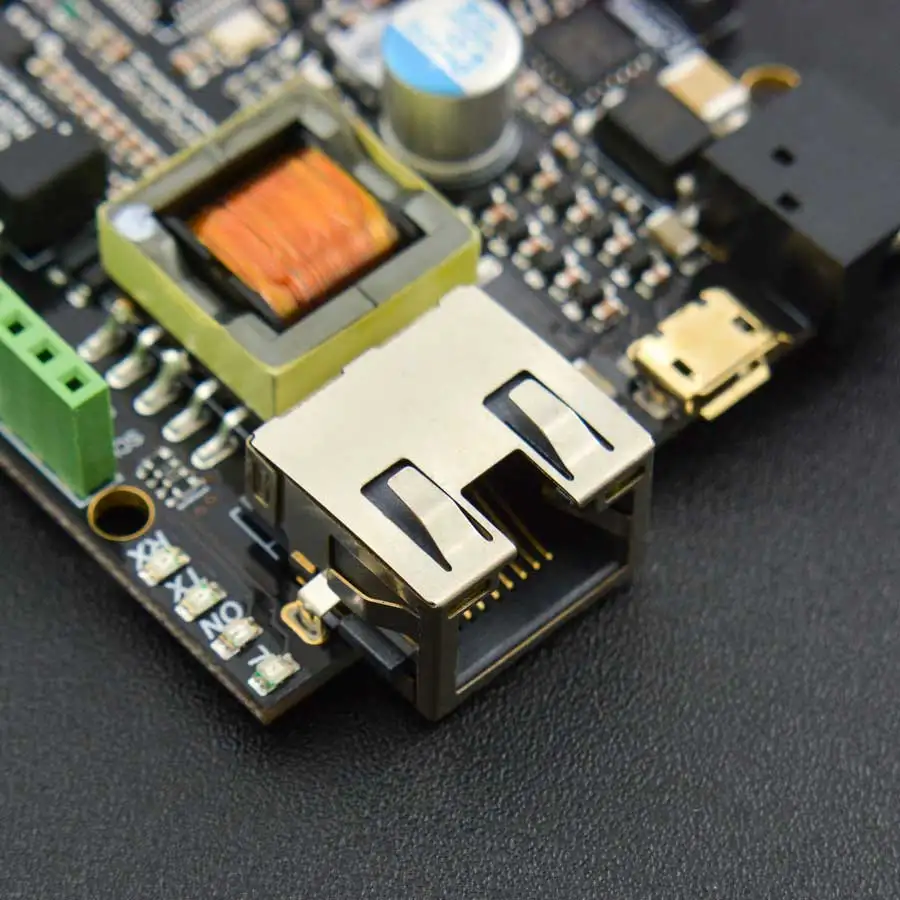

W5500 Ethernet с материнской платой POE является новым элементом в нашем семейство Ethernet. Он основан на ATmega32u4 и W5500 чип Ethernet, который достаточно полезен для большинства IOT проектов.

Чип W5500-это жесткий встроенный чип Ethernet TCP/IP, который обеспечивает более легкое подключение к Интернету к встроенным системам. Это позволяет пользователям иметь Интернет-подключение в своих приложениях только с помощью платы, в которую встроены TCP/IP stack, 10/100 Ethernet MAC и PHY. Плата Ethernet W5500 использует высокоэффективный протокол SPI, который поддерживает скорость 80 МГц для высокоскоростной сетевой связи. Для снижения энергопотребления он также обеспечивает WOL (Wake on LAN) и режим отключения питания.

Посылка одинаковая с Arduino Leonardo и совместима с большинством щитов и датчиков Arduino. Благодаря более безопасному и профессиональному чипу регулирования мощности система может работать в гораздо более сложных условиях. И забудьте о проблемах с питанием, так как он работает с питанием POE. Удобно?
Обновление версии: V2.0 обновил свою цепь регулирования питания POE. Что делает питание POE более надежным.

Микроконтроллер: Atmel Atmega32u4 (Arduino Leonardo) Внешний Штепсель входного напряжения (рекомендуется): 7 V ~ 20 V DC Разъем внешнего входного напряжения (лимиты): 6-23 в Входное напряжение POE: 48 В AC/DC (стандарт 802.3af PD устройство) Цифровые контакты ввода/вывода: 20 Аналоговые контакты ввода/вывода: 6 Постоянный ток на вход/выход: 40 мА Флэш-Память: 32 Кб (ATmega32u4), из которых 4 КБ используется загрузчиком SRAM: 2 Кб (ATmega32u4) EEPROM: 1 Кб (ATmega32u4) Тактовая частота: 16 МГц PHY: WIZnet W5500 PHY Тактовая частота: 25 МГц Размеры: 73,5x53,5x15 мм (2,89x2,11x0,59 ")

Продукт Вики W5500 библиотеки Ethernet W5500 схема W5500 технический паспорт

W5500 Ethernet с материнской платой POE x1 Зеленый акриловая доска x1 Винты x1
