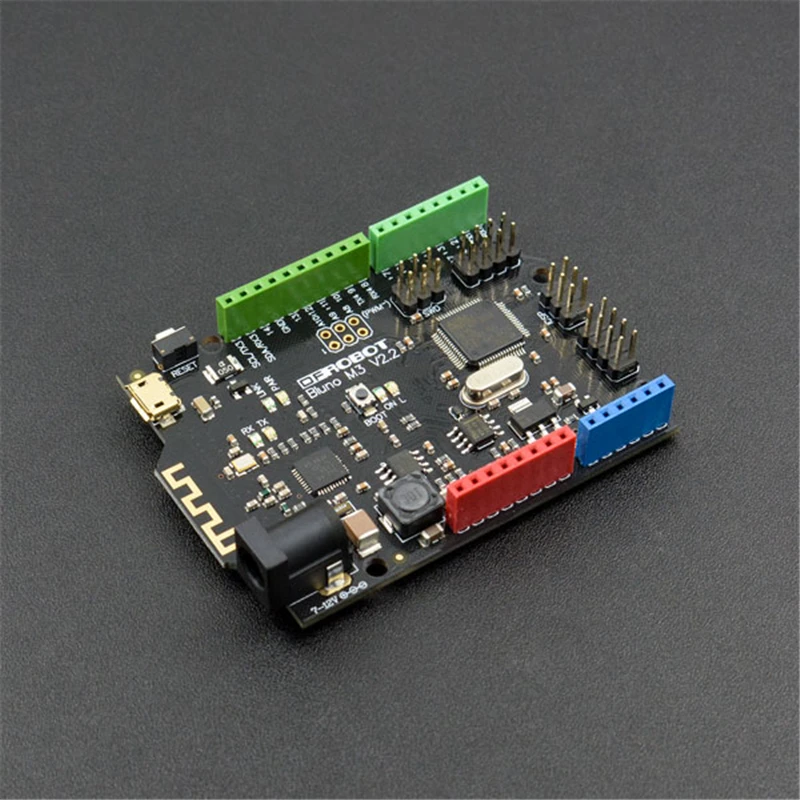

Купить AiSpark Bluno M3-A STM32 ARM с Bluetooth 4,0(совместим с Arduino

Описание

Введение

Bluno M3 представляет собой новый Arduino совместимый прототипов платформы на основе 32-битный процессор ARM. Этот микроконтроллер arduino интегрирует чип Bluetooth 4,0 и контроллер рычага STM32. Как член семьи Bluno, Bluno M3 наследует наиболее распространенные функции Bluno, такие как bluetooth-подключение, беспроводное Программирование bluetooth и управление мобильным телефоном. Кроме того, благодаря новой 32-битный микроконтроллер, Bluno M3 имеет гораздо более высокую производительность, больше объем запоминающего устройства и многое другое интерфейс ресурсов. Вы также можете проверить руководство по выбору микроконтроллера Bluetooth, чтобы получить дополнительную информацию.

Процессор ARM славится своей эффективной производительностью обработки, но одним из минусов этого является то, что его развивающаяся среда также довольно сложна. Таким образом, DFRobot очень трудно решить эту проблему: базовый протокол и среда разработки были перезаписаны для использования языка Arduino, что обеспечивает полную совместимость с Arduino. Bluo M3 имеет флеш-память 512 K и SRAM 64 K, а встроенный Bluetooth 4,0 (BLE) поддерживает беспроводное управление Bluetooth или беспроводное Программирование Bluetooth.
Примечание: специальная IDE для M3 поддерживает только Windows в настоящее время.

Размеры сравнения. Слева: Arduino Uno Справа: Bluno M3

Расширительный экран ввода/вывода для Bluno M3

Проект 1:Сделайте свою собственную метеостанцию Arduino
Этот прочный комплект метеостанций arduino включает Анемометр, лопасть ветра, ведро дождя и датчик температуры и влажности DH11. Он может передавать данные через последовательный или радиочастотный интерфейсы.

Аппаратные средства напылением Упаковочный лист:
LCD12864 щит для Arduino
Комплект метеостанции с солнечной панелью
Комплект метеостанции с анемометром/лопастью ветра/ведром дождя
Bluno M3-A STM32 ARM с Bluetooth 4,0 (совместим с Arduino)

Особенности

Поддерживает Bluetooth Беспроводной программирования Поддерживает Bluetooth HID Поддерживает команды AT для настройки BLE Поддерживает обновления прошивки Поддержка управления для мобильных устройств Поддерживает обновления прошивки Совместимость с Arduino Uno pin mappings Поддерживает приложения Android и IOS, открытый исходный код, подходит для вторичного развития пользователем

Спецификация

Микроконтроллер: STM32 F103RET6 Тактовая частота: 72 МГц Чип Bluetooth: TI CC2540 (Bluetooth 4,0) Дальность связи: 30 м (1181 дюйма) Рабочее напряжение: 3,3 В Питание постоянного тока: питание от USB или внешний 7 V ~ 12 V DC Цифровые контакты ввода/вывода: 39 Аналоговые входные контакты: 11 (мультиплекс) Внешнее прерывание: 39 (D0 ~ D38) Igc/IWC: 30 (SDA по умолчанию), 29 (SCL по умолчанию) SRAM: 64 K Вспышка: 512 K (настраиваемое назначение вспышки, см. Раздел Flash для получения дополнительной информации) Хранилище кода пользователя по умолчанию: 492 K Хранилище пользовательских данных по умолчанию: 20 K SPI: SPI, SPI1 SPI 12 (MISO), 11 (MOSI), 13 (SCK) SPI1 33 (MISO), 34 (MOSI), 32 (SCK) Последовательный порт: 5 (Serial1/Serial2/Serial3/Serial4/Serial5) Serial1 0 (Rx1) и 1 (Tx1) Serial2 22 (Rx2) и 21 (Tx2) Serial3 30 (Rx3) и 29 (Tx3) Serial4 8 (Rx4) и 9 (Tx4) Serial5 25 (Rx5) и 23 (Tx5) Размеры: 68 мм x 31 мм (2,68 "x 1,22")
